一.概 述

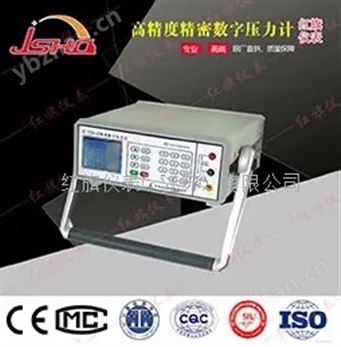

HQ-YLJ-DT型智能精密數字壓力計,是本公司推出的便攜式高精度測量儀表。采用上等元器件和自動化測試工
藝，利用多CPU進行輔助處理而制成，保證了高精度及可靠性，具有體積小、重量輕、交直流兩用等特點。
本儀表具有六位半的數字多用表及信號源的直流輸入及輸出功能，包括電壓、電流不同量程的測量與輸出；具有
壓力測量功能。
采用國際溫標，能夠測量B、E、J、K、N、R、S、T等八種熱電偶的電勢及溫度，能模擬輸出相應溫度、電
勢。能對4~20mA，0~10 mA電流輸出型壓力變送器或0~10V、0~5V的電壓輸出型壓力變送器進行測量與模擬輸出，
能測量儀表本身的冷端溫度并進行自動冷端補償。
可用作為高精度的測量和校準儀表，具有電位差計、精密毫伏表、精密電流表、冷端溫度計等設備以及熱電
偶分度查算表的功能?？蓮V泛應用于石油、化工、冶金、電力、計量、自動化等工礦部門和科研單位。
二.產品特點
1、采用大屏幕液晶顯示屏。
2、五位、六位、七位的分辨率顯示選擇。
3、高精度壓力測量，隨意更換模塊即可改變量程。
4、高精度電壓、電流測量及輸出功能。
5、八種熱電偶測量與模擬。
6、自動校零及自動冷端補償。
7、交直流供電，充電后可連續長時間工作。
8、USB及RS232通信接口。
9、體積小，攜帶方便。
三.技術指標
1、壓力：取決于壓力模塊的精度，由于基本通信命令與國外品牌的模塊兼容，可以采用本公司或進口的壓
力模塊，主機不引入額外的誤差。
2、本公司的壓力模塊分為表壓、差壓、絕壓等類型，主要量程為：
1>表壓 -100KPa ~ 1KPa ~ 100MPa各檔
2>差壓 -100KPa ~ 1KPa ~ 1MPa各檔
3>絕壓(氣壓) 0 ~ 100KPa
３、電壓
測量：0~30V, 0~5V
準確度：±(0.01%RD+0.005%F·S)
輸入阻抗：>5Ω
輸出：0 ~ 15V
準確度：±( 0.01%RD + 0.005%F·S )
輸入阻抗：<1Ω
4、電流
測量：0 ~ 30mA
準確度：±( 0.01%RD + 0.005%F·S )
輸入阻抗：5Ω(另加保險絲電阻)
輸出：0 ~ 30mA
準確度：±( 0.01%RD + 0.005%F·S )
5、熱電偶溫度指示
| 型 號 | 量 程 范 圍 | 指示精度%F·S(保證溫度范圍) |
| K | -270~1360± | (0.01% RD+0.005 F·S) (-150~1360) |
| N | -270~1280± | (0.01% RD+0.005 F·S) (-100~1280) |
| R | -50~1760± | (0.01% RD+0.005 F·S) (50~1760) |
| S | -50~1760± | (0.01% RD+0.005 F·S) (50~1760) |
| T | -270~400± | (0.01% RD+0.005 F·S) (-100~400) |
| B | 50~1800± | (0.01% RD+0.005 F·S) (500~1800) |
| E | -170~1000± | (0.01% RD+0.005 F·S) (-50~1000) |
| J | -210~1200± | (0.01% RD+0.005 F·S) (-150~1200) |
注：指示精度對滿量程而言，指示精度欄內“溫度范圍”指保證精度的測量范圍，實際精度還必須考慮所配的熱
電偶的精度。
6、電 源：機內充電電池6V，功耗：<0.6W，外接電源：220V,50Hz
7、工作環境：溫度5~50℃ 濕度<90%
8、尺 寸：250x250x100mm
9、重 量：約4kg
