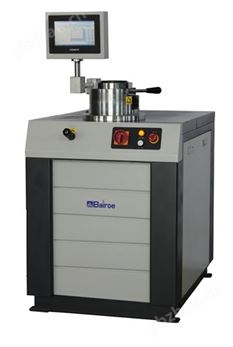

聯系我時，請告知來自 儀表網BTP-100型微機控制杯突試驗機主要用于板材的延展性檢測，為金屬薄板的工藝性試驗。主機采用液壓夾緊、伺服沖壓，沖壓速度可預先設定。
設備簡述：
BTP-100型微機控制自動杯突試驗機主要用于板材的延展性檢測，為金屬薄板的工藝性試驗。主機采用液壓夾緊、伺服沖壓，沖壓速度可預先設定。杯突夾具裝卸試樣方便，試樣送入后，按自動按鈕即可完成夾緊、沖壓。試樣出現裂紋自動停車，并且易于觀察裂紋。有峰值記憶功能，即沖壓力、變形高度自動記憶。變形深度、沖壓力采用觸摸屏或計算機屏顯示，按鍵操作，可預先設定變形深度。
該試驗機采用伺服電機帶動減速機，通過同步齒形帶帶動滾珠絲杠進行加載，加載平穩，速度精確，加載負荷實時測量，便于判斷裂紋出現的瞬間。夾緊時通過同步傳動組件，帶動伺服沖壓系統同步向上，然后夾緊系統發訊，沖壓系統自動沖壓，位移測量系統同步自動測量板材變性值，當試樣出現裂紋時，測量系統自動顯示杯突值。杯突夾具為敞開式結構，便于觀察板材是否出現裂紋。杯突夾具壓模結構采用球窩自動調心結構，以保證試樣夾緊時試樣夾緊力受力均勻。
該系列試驗機可配置計算機、攝像機對裂紋出現做更為準確的判斷。
產品符合GB/T4156-2007標準。
功能特點：
具有定深沖壓、定荷沖壓功能；
采用滾珠絲杠加載，墊模和壓模及沖頭同軸度更高，杯突值更精確；
使用FPGA、單芯片、高達100M數據處理速度，穩定確保不丟失每一瞬間實時數據；
實時并行數據采集與處理，控制穩定高效；
專用差分電路、電源與外圍接口全隔離設計，抗干擾能力更強；
高精度數字位移裝置通過專用差分電路配合FPGA內部純硬件使得試驗結果更準確可靠；
雙路24位高精度AD采集，沖壓負荷和夾緊力更細膩；
7寸TFT工業真彩觸摸顯示，圖形美觀，操作更人性化；
電氣設計滿足EMC安全標準要求；
具有限位保護、滿量程過載保護功能；
技術指標
| 產品型號 | BTP-100 |
| 杯突示值誤差 | 0.01mm |
| 試驗力 | 100kN |
| 夾緊力 | 25kN |
| 夾緊力相對誤差 | ±2% |
| 試驗力測量范圍 | 2%～99% |
| 試驗力示值準確度 | ±1% |
| 位移分辨率 | 0.002mm |
| 沖壓行程 | 60mm |
| 夾緊行程 | 25mm |
| 沖壓速度 | 0.01~20mm/min |
| 板材寬度 | 100mm |
| 電源 | 1.8kW/AC380V/50Hz |
| 主機外形尺寸 | 835mm×1025mm×1350mm |
| 重量 | 約800kg |
