設備簡述：WAW系列微機控制電液伺服試驗機主要用于金屬、非金屬材料的拉伸、壓縮、彎曲、剪切等試驗。該系列產品采用單空間結構、橫梁液壓升降，加載油缸上置結構形式；主機采用高剛性無間隙結構，拉伸試樣斷裂時，試驗機對地面無沖擊。主機采用高精度拉壓兩用傳感器，具有抗側拉（壓）能力的特點，也可對不同軸的試樣進行正常試驗。該試驗機結構穩固，加載平穩，控制準確，使用操作便捷。測控系統采用國內性能的高檔試......
設備簡述：

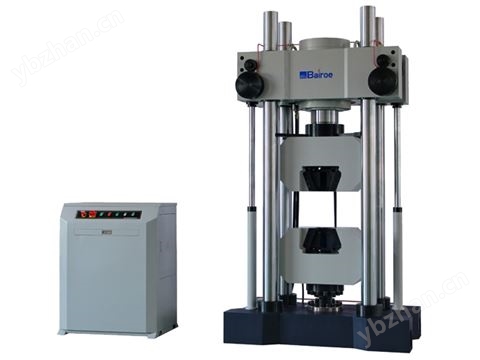

WAW系列微機控制電液伺服試驗機主要用于金屬、非金屬材料的拉伸、壓縮、彎曲、剪切等試驗。該系列產品采用單空間結構、橫梁液壓升降，加載油缸上置結構形式；主機采用高剛性無間隙結構，拉伸試樣斷裂時，試驗機對地面無沖擊。主機采用高精度拉壓兩用傳感器，具有抗側拉（壓）能力的特點，也可對不同軸的試樣進行正常試驗。
該試驗機結構穩固，加載平穩，控制準確，使用操作便捷。測控系統采用試驗機用AEC-1000控制器，配合全模塊式Test Live計算機試驗軟件，確保整個系統的運行穩定、測量準確、試驗可靠。
該產品主要用于：冶金鋼鐵、機械制造、汽車、造船、電線電纜、民用航空、高等院校、科研試驗所、質檢仲裁、建材陶瓷、石油化工、交通水運、其它行業。
本系列機型符合《GB/T 16826-2008 電液伺服試驗機》、《GB/T 228-2002 金屬材料 室溫拉伸驗方法》、《GB/T 7314-2005 金屬材料 室溫壓縮試驗方法》等標準的要求。
功能特點：
l 試驗機布局合理，符合人體工程學設計要求，降低試驗人員的勞動強度。
l 試驗機結構緊湊，橫梁液壓升降，試驗空間方便可調。
l 上置雙向油缸行程大幅度降低，滿足試樣拉伸要求，大幅度節省液壓油的消耗量，利于降低油耗。
l 主機高度大幅度降低，對試驗室高度要求降低。
l 高剛性結構設計，且重心低，主要沖擊能量由液壓單元釋放，有效降低了試樣拉斷時的沖擊與噪音，使得地面震感不易覺察。
l 雙向油缸具有快速下降功能，提高試驗效率。
l 上置雙向控制油缸具有優良的吸能減震性能，方便的空間調整。
l 該系列產品可配置液壓自動楔形夾具，也可配置雙面平推液壓夾具。
l 位移測量采用抽出式光電傳感器測量位移，精度高，抗沖擊。
l 液壓系統采用節能、化設計，的定壓差隨動液壓系統，根據拉力負載自動調節壓力，減少發熱，降低能耗和噪音。
l 支持多國語言界面切換。
l 動態顯示：試驗過程中，負荷、位移、變形及試驗曲線實時動態顯示在屏幕上。
l 負荷、位移、變形等通道全閉環控制，且相互之間可平滑切換。
l 不僅能滿足拉伸、壓縮、彎曲等基本試驗標準要求，還支持各種破壞性和非破壞性試驗，以及各種循環控制試驗。
l 支持多階段彈性模量試驗。
l 可自定義試驗數據數值修約，并符合GB 8170－87（UDC511.1/2）數值修約規則，支持分段修約。
l 特征試驗數據可在曲線圖上標注顯示。
l 支持試驗數據統計計算（平均數、標準偏差、變異系數）。
l 自動求取試驗數據結果，并可啟動高級分析功能對數據進行查驗。
l 多達20段的傳感器線性補償功能，可提升設備的準確性等級。
l 試驗結果可存儲，并可隨時讀取、查閱試驗結果。
l 試驗數據和曲線可再分析，曲線能夠任意局部放大。
l 支持Excel報告模板，報告格式隨意編輯。
l 具有限位保護、滿量程過載保護功能。
技術指標：
| 產品型號 | WAW-1000 | WAW-2000 |
| 試驗力 | 1000kN | 2000kN |
| 試驗力測量范圍 | 1%～99% | |
| 試驗力示值準確度 | ±0.5% / ±1% | |
| 試驗力分辨率 | ±500000碼，全程不分檔，分辨率不變 | |
| 變形測量范圍 | 1%～99%F.S. | |
| 變形示值相對誤差 | ±0.5% | |
| 變形分辨率 | ±500000碼，全程不分檔，分辨率不變 | |
| 加載位移示值相對誤差 | ±0.5% | |
| 加載速度調節范圍 | 0.1～150mm/min | 0.1～130mm/min |
| 活塞下降速度 | 105mm | 90mm |
| 橫梁速度相對誤差 | ±0.5% / ±1% | |
| 變形速率調節范圍 | 0.005%～1.6%F.S./s | |
| 變形速率相對誤差 | ±0.5% / ±1% | |
| 試驗力速率調節范圍 | 0.01%～3%F.S./s | |
| 試驗力速率相對誤差 | 速率＜0.1%F.S./s時：±1.0% 速率≥0.1%F.S./s時：±0.5% | |
| 活塞行程 | 220mm | 220mm |
| 立柱數 | 4 | 4 |
| 拉伸鉗口間距 | 680mm | 800mm |
| 圓試樣夾持范圍 | ? 15～55mm | ? 20～70mm |
| 扁試樣夾持范圍 | 0～40mm | 0～70mm |
| 電源 | 9kW/AC380V/50Hz | 18kW/AC380V/50Hz |
| 主機外形尺寸 | 1200mm×1050mm×3100mm | 1800mm×1070mm×3300mm |
| 油源外型尺寸 | 1200mm×1070mm×1360mm | 1200mm×1070mm×1360mm |
| 重量 | 約6600kg | 約13000kg |
