產品簡介：

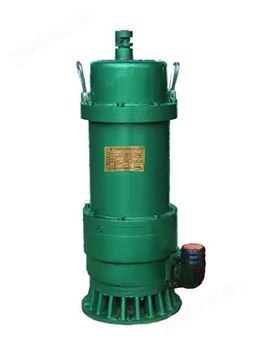

BQS（BQW）隔爆型排沙排污電泵該電泵是我公司在充分的市場調研基礎上自行研制開發的一種用傳統干式隔爆三相異步電動機驅動的“下吸式"外裝式（或內裝式）礦用隔爆型潛水排沙（污）電泵，按隔爆標準設計制造。在電機部分采用嚴格的隔爆措施，電動機外殼采用鋼件。機組能抽干工作面地表淺水層，也可長期潛入水中工作。電泵結構緊湊、輕小易移、無需引水、雙面密封，經久耐用、安全可靠、適應性強等優點。
產品特點：
1、BQS(BQW)隔爆型潛水排沙電泵的結構上部為隔爆型潛水排沙電泵用電動機，中部為機械密封，下部為水泵，電動機與機械密封及水泵同軸連接組成。
2、水泵有水輪、蝸殼、進水節、出水口等部分組成，葉輪的固定采用鍵式由螺母緊固。
3、隔爆型潛水排沙電泵用電動機為三相交流隔爆型干式鼠籠式異步電動機，釘子繞組采用聚酯漆包線，使電動機壽命大為提高。
4、機組外殼分別用鋼、鑄鐵等制造，體積小、抗壓抗碰，安全可靠，堅固耐用。
5、進入電纜采用特殊的密封結構，水不可能進入電動機內部，電動機軸伸橡膠油封可擋泥沙。密封包括動密封和靜密封，采用整體式雙端面機械密封。裝在電動機軸伸處在葉輪上蓋及機殼下軸承支架形成的腔內內充15或20號機械油。但不允許注滿，應留有一定的空間，一面電機運行發熱油氣化膨脹是密封破壞
適用場合：
1、煤礦立井、斜井的施工排水；
2、礦井無水倉井底排水；
3、采掘工作面排水；
4、立井井底散煤倉排水；
5、清理水倉淤積泥沙排水；
6、老塘、無人區涌水排水；
7、石油、化工等爆炸性氣體環境排水；
8、搶險救災。
型號意義：
BQS(BQW)50-30-5.5
BQS------ 礦用潛水排沙泵
BQW----- 礦用潛水排污泵
50 ------ 流量 30立方/小時
30 -------揚程 30米
5.5 -------- 電機功率5.5KW
性能參數：
BQS 礦用隔爆型潛水排沙電泵性能參數表 | |
型 號 | 流量
m3/h | 揚程
m | 功率
kW | 同步轉數 r/min | 出水管
直徑mm | 外形尺寸
高×直徑mm | 重量
kg | |
|
BQS12-20-2.2/N(MN) | 12 | 20 | 2.2 | 3000 | 40 | 535×Φ225 | 44 | |
BQS20-15-2.2/N | 20 | 15 | 2.2 | 40 | 535×Φ225 | 44 | |
BQS10-28-2.2/N | 10 | 28 | 2.2 | 40 | 535×Φ225 | 44 | |
BQS15-22-2.2/N | 15 | 22 | 2.2 | 40 | 535×Φ225 | 44 | |
BQS 25-12-2.2/N | 25 | 12 | 2.2 | 40 | 535×Φ225 | 44 | |
BQS 12-20-3 /N | 12 | 20 | 3 | 40 | 560×Φ225 | 47 | |
BQS15-35-4/N | 15 | 35 | 4 | 40 | 598×Φ308 | 90 | |
BQS20-25-4/N | 20 | 25 | 4 | 40 | 598×Φ308 | 90 | |
BQS32-15-4/N | 32 | 15 | 4 | 40 | 598×Φ308 | 90 | |
BQS25-18-4/N | 25 | 18 | 4 | 40 | 598×Φ308 | 90 | |
BQS12-50-5.5/N(B) | 12 | 50 | 5.5 | 40 | 610×φ280 | 85 | |
BQS12-50-5.5/N(MN) | 12 | 50 | 5.5 | 40 | 600×φ280 | 85 | |
BQS20-50-5.5/N | 20 | 50 | 5.5 | 50 | 678×φ350 | 110 | |
BQS30-35-5.5/N | 30 | 35 | 5.5 | 50 | 678×φ350 | 110 | |
BQS50-20-5.5/N | 50 | 20 | 5.5 | 65 | 678×φ350 | 110 | |
BQS65-15-5.5/N | 65 | 15 | 5.5 | 65 | 678×φ350 | 110 | |
BQS15-55-5.5/N | 15 | 55 | 5.5 | 50 | 678×φ350 | 110 | |
BQS40-20-5.5/N | 40 | 20 | 5.5 | 65 | 678×φ350 | 110 | |
BQS25-30-5.5/N | 25 | 30 | 5.5 | 50 | 678×φ350 | 110 | |
BQS20-40-5.5/N | 20 | 40 | 5.5 | 50 | 678×φ350 | 110 | |
BQS25-50-7.5/N | 25 | 50 | 7.5 | 50 | 698×φ350 | 115 | |
BQS50-30-7.5/N | 50 | 30 | 7.5 | 65 | 698×φ350 | 115 | |
BQS20-60-7.5/N | 20 | 60 | 7.5 | 50 | 698×φ350 | 115 | |
BQS15-70-7.5/N | 15 | 70 | 7.5 | 50 | 698×φ350 | 115 | |
BQS40-40-11/N | 40 | 40 | 11 | 80 | 885×φ426 | 180 | |
BQS30-55-11/N | 30 | 55 | 11 | 80 | 885×φ426 | 180 | |
BQS20-65-11/N | 20 | 65 | 11 | 80 | 885×φ426 | 180 | |
BQS30-45-11/N | 30 | 45 | 11 | 80 | 885×φ426 | 180 | |
BQS32-60-15/N | 32 | 60 | 15 | 80 | 915×φ426 | 205 | |
BQS60-30-15/N | 60 | 30 | 15 | 80 | 915×φ426 | 205 | |
BQS80-25-15/N | 80 | 25 | 15 | 80 | 915×φ426 | 205 | |
BQS40-50-15/N | 40 | 50 | 15 | 80 | 915×φ426 | 205 | |
BQS20-100/2-18.5/N | 20 | 100 | 18.5 | 50 | 980×Φ380 | 270 | |
BQS100-20-18.5/N | 100 | 20 | 18.5 | 100 | 938×Φ380 | 220 | |
BQS35-70-18.5/N | 35 | 70 | 18.5 | 50 | 938×Φ380 | 220 | |
BQS70-35-18.5/N | 70 | 35 | 18.5 | 100 | 938×Φ380 | 220 | |
使用方法及故障處理：
1. BQS(BQW)隔爆型潛水排沙電泵使用前應仔細檢査電纜有否損壞，緊固件是否松動或脫落，泵在運輸、存放、安裝過程中有無變形或損壞。
2.用500V兆歐表測量電泵電動機相同和相對地間絕緣電阻，其值應不低于2兆歐，否則應對電機定子繞組進行干燥處理，干燥處理的溫度不允許超過120℃。
3.該系列泵的安裝有固定式和移動式兩種。當采用固定式自動安裝時，應將鏈索分別穿進(偏離泵出水口，其連線應平行于泵出水口的)兩個吊環螺釘或起吊板中上下起吊電泵。均勻緩慢地沿著導軌下滑，直到自動耦合到位。當采用移動式安裝時，先將軟管套好，用鏈索穿進兩個吊環上下起吊電泵，注意切不能將電纜當作繩索使用，以免發生危險。
4.泵接通后的旋轉方向從進水口看為逆時針轉動，如果電泵反轉，只需將電纜線中的任何二根線對調一下接線位置即可。
5.電泵的機殼地線必須嚴格按有關規程接妥，為了保證使用時人身安全，在電泵運行時，嚴禁在附近安裝、人下水做事或移動，以防萬一電泵漏電而發生意外事故。
6.電泵在無特殊情況必須配備全自動水泵控制柜，切勿直接掛電網或使用閘刀開關來接通電源，確保電泵正常運行。
7.不得將電泵長期處于低揚程狀態下運行（一般使用揚程不得低于額定揚程的60%)，能控制在建議使用揚程范圍以內，以防電泵因超載而燒壞電機。
8.無自循環冷卻裝置的泵嚴禁整體露出水面長期運行，以防電泵過熱損壞。
