觸摸屏控制數顯擺錘沖擊試驗機，主要用于測定金屬材料在動負荷下抵抗沖擊的性能進行檢測，是冶金、機械制造等單位所需的檢測儀器，也是科研單位進行新材料研究所采用的測試儀器。
JBS-300B
觸摸屏控制數顯擺錘沖擊試驗機
一、觸摸屏控制數顯擺錘沖擊試驗機
二、型 號：JBS-300B型
三、性能說明：
該機主要用于測定金屬材料在動負荷下抵抗沖擊的性能進行檢測，是冶金、機械制造等單位所需的檢測儀器，也是科研單位進行新材料研究常用的測試儀器。
1.本機為觸摸屏式半自動沖擊試驗機，采用PC微機控制，可實現揚擺→沖擊→測量→運算→屏幕數顯→打印等微機化操作，工作效率高,測試精度高。在沖擊試樣后利用剩余能量自動揚擺，做好下次試驗準備，操作簡便，工作效率高。特別在連續做沖擊試驗的實驗室和大量做沖擊試驗的冶金、機械制造等行業更能體現其*性。計算機可計算和數顯材料沖擊吸收功、擺錘揚角及試驗平均值。根據用戶需要還可實現遠程數據傳輸。

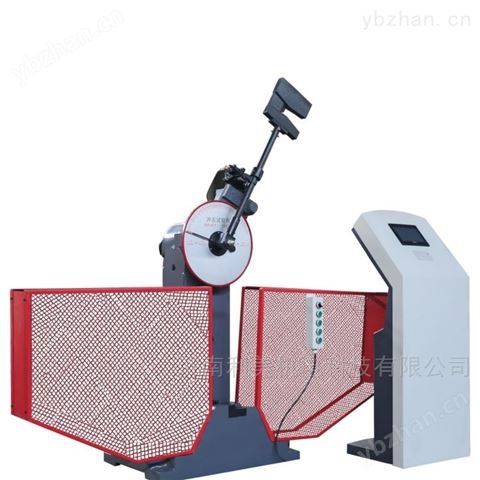

2.試驗機主機為單支撐柱式結構，懸臂梁掛擺方式，擺錘為C型擺體設計，保證了打擊中心準確，擺錘力矩精確；
3.沖擊刀采用螺釘安裝固定，更換簡單方便；
4.裝有安全防護銷，并且配備了安全防護網；
5.觸摸屏控制，按指令完成取擺、沖擊、自動揚擺、再沖擊多次試驗的全過程。
6.試驗機符合國標GB/T3808-2018《擺錘式沖擊試驗機的檢驗》，按國標GB/T229-2020《金屬材料 夏比擺錘沖擊試驗方法》對金屬材料進行沖擊試驗
三、主要技術指標：
1、沖擊能力范圍及顯示精度：
沖擊能量范圍 | 0-300J | 0-150J |
刻度盤每小格分度值 | 0.5J | 0.25J |
觸摸屏顯示分度值 | 0.01J | |
公司新開發顯示符合2020新國標，優于市面設備。 | ||
2、擺錘預揚角：150°
3、擺軸中心至沖擊點距離：750mm
4、沖擊速度：5.4m/s
5、試樣支座跨距：40mm

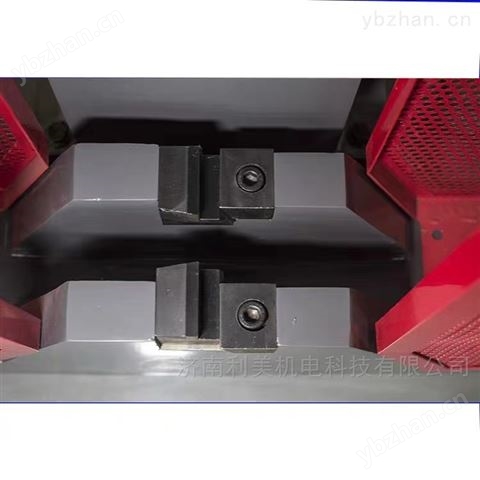

6、鉗口圓角：R1-1.5mm
7、沖擊刀刃圓角：R2-2.5mm
8、沖擊刀厚度：16mm
9、角度準確度：±0.1°
11、試樣尺寸：10×10×55mm
12、擺錘力矩： M300=160.7696N.m M150=80.3848N.m
13、試驗機凈重：約500Kg
14、電源：交流三相 380V±10% 50Hz 5A
15、環境條件：周圍環境中無腐蝕介質，無震動，無強電磁場干擾。
四、JBS-300B型擺錘沖擊試驗機設備主要置
序號 | 名 稱 | 規 格 | 數 量 | 備 注 |
1 | 主 機 | 450Kg | 1臺 | 必配 |
2 | 擺 錘 | 大擺300J | 1副 | 必配 |
小擺150J | 1副 | 必配 | ||
3 | 跨 距 樣 板 | L=40 | 1件 | 必配 |
4 | 試樣對中塊 | L=40（V.U型） | 1件 | 必配 |
5 | 退銷裝置 | 電磁鐵控制 | 1套 | 必配 |
6 | 掛擺裝置 | 電磁鐵控制 | 1套 | 必配 |
7 | 電機 | 250W | 1套 | 必配 |
9 | 打印機 | 熱敏打印機 | 1套 | 必配 |
10 | 軟件 | 公司自制 | 1套 | 必配 |
11 | PLC | 公司自制 | 1套 | 必配 |
12 | 沖擊刀刃 | R2（國標） | 1件 | 必配 |
13 | 沖擊刀刃 | R8（美標） | 1件 | 選配 |
14 | 拆 卸 器 | 換錘專用 | 1件 | 必配 |
15 | 呆 扳 手 | S=27～30 | 1把 | 必配 |
16 | 地腳螺栓 | S=250 | 4套 | 必配 |
17 | 調整斜鐵 | 調整機器水平 | 4塊 | 必配 |
18 | 內六角扳手 | S=12 | 1把 | 必配 |
19 | 鉗口（包括鉗口座） | R1.2*00.5 | 1副 | 必配 |
20 | 防 護 網 | 半封閉 | 1套 | 必配 |
21 | 手 控 盒 | 鋁面板 | 1副 | 必配 |
22 | 說 明 書 | 公司自制 | 合為1份 | 必配 |
23 | 合 格 證 | 公司自制 | ||
24 | 裝 箱 單 | 公司自制 |
五、測控部分說明：
1.雙語界面：支持中英文兩種操作語言，可在進入試驗界面前進行進行中英文切換；
2.半自動化：試驗時先手動取擺，完成后手動放料，然后進行退銷、沖擊。沖擊完畢，設備自動取擺。每次實驗完成后系統顯示區域將顯示沖擊能量及沖擊韌度。三次試驗為一組，一組完成后系統自動計算三次沖擊能量的平均值。
3.存儲功能：可存儲100組實驗數據，包括試驗名稱、試驗原始數值、平均值、試驗時間等信息。
4.打印功能：（選配）將當前試驗數據通過微型打印機打印出來。
5.多級能量：設備支持多個不同能量等級的重錘。
6.可外接計算機雙顯雙控，實現計算機控制及打印報表輸出。
7. 設備采用日本松下PLC作為下位機控制，觸摸屏作為上位機控制，上位機程序采用VB編程，RS232通訊方式，完成上下位機的數據交換和指令傳送，充分利用PC機的強大功能進行數據處理，報表處理等。采用高精度的旋轉編碼器來獲取擺錘的實時位置，獲得沖擊吸收功。具有系統可靠、穩定，數據準確等特點。
