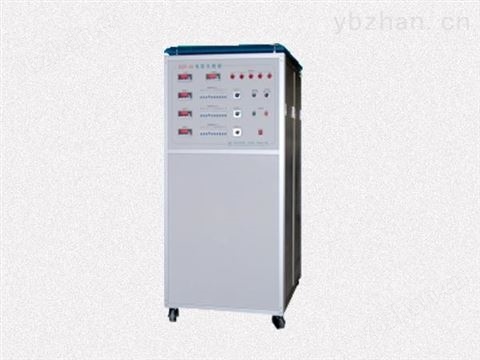

PT1010-120A型電阻負載箱

返回列表頁

參考價

面議

具體成交價以合同協議為準

產品型號

品牌

廠商性質其他

所在地無錫市

在線詢價收藏產品

聯系方式：銷售查看聯系方式

更新時間：2022-07-26 14:46:46瀏覽次數：194次

聯系我時，請告知來自儀表網

產品分類 品牌分類

  負載箱

全部產品列表

暫無信息

無錫品拓機電有限公司

經營模式：其他

商鋪產品：55條

所在地區：江蘇無錫市

聯系人：銷售

詢價 給他留言

產品簡介

本電阻負載箱額定控制電壓為220V/50Hz。負載電源為獨立輸入，電壓適用范圍廣(為200V-300V)，負載輸出w分為兩路，每路為100A(可調節)。可以并聯使用，或單路使用，總電流()為200A。負載連接方法見電氣后面板接線圖。電阻采用合金材料組成，溫度變化系數小，可靠、穩定。

詳細介紹

產品概述

本電阻負載箱額定控制電壓為220V/50Hz 。負載電源為獨立輸入，電壓適用范圍廣(為200V-300V)，負載輸出w分為兩路，每路為100A(可調節)。可以并聯使用，或單路使用，總電流()為200A。負載連接方法見電氣后面板接線圖。
　　電阻采用合金材料組成，溫度變化系數小，可靠、穩定。
　　箱內設有冷卻風扇，確保箱內溫度不超高,并設有超溫保護。
　　二路負載輸出分別設有過電流保護功能。
　　后面板接線處裝有保護檔板,避免觸電危險, 若檔板離開,可立即切斷負載電源。

技術參數

控制電源	220V AC/50Hz
負載輸入電壓	AC 0~220V
負載輸出電流	2~100A可調

操作步驟

連接好負載電源：L、N (100V-300V)。（a）三路輸出時，分別接(A1-A2；A3-A4)，(B1-B2;B3-B4)和(C1-C2；C3-C4)。（b）一路輸出時,接(D1-D2；D3-D4)。（c）以上為雙極接法，若需單極時，分別把(A3-A4),(B3-B4)，(C3-C4)，(D3-D4)短接。

合上電源開關QF，冷卻風扇工作，儀表電源接通。

選擇工作方式，把主令開關SA1拔向三路輸出,SA2指向調試位置，KM、KM1、KM2和KM3分別把負載輸出短接。(此時應把電流選擇開關全部撥向斷開方向，電流微調開關撥在零位)

按負載電源起動按鈕SB2，接觸器KM0吸合，接通負載電源，電壓表PV指示負載電源電壓。同時電流表PA1、PA2和PA3分別顯示三路負載電流，PA顯示總電流。

電流調節方式為并聯輸出，使用8、4、2、1組合方式，合上相應的開關選擇所需試驗電流(負載)，并通過微調來精確調整。

電流表PA1-PA3帶保護輸出接口，當負載電流大于20A(單路)時動作，斷開KM0接觸器，自動切斷負載電源，進行保護。

調節好所需負載電流后，把主令開關SA2撥向試驗位置，負載輸出回路即可提供所調整好的電流。

調整結束后，按SB1停止按鈕，斷開負載電源，聯接好試驗電路，即可開始試驗。

電路中設有相應的防觸電檔板開關及超溫護系統，可及時切斷負載電源。

保護系統設有故障指示燈，顯示相對應的故障狀態。若要解除故障指示燈，按SB1停止按鈕即可。

試驗結束后，按SB1停止按鈕，斷開KM0接觸器，切斷負載電源。
