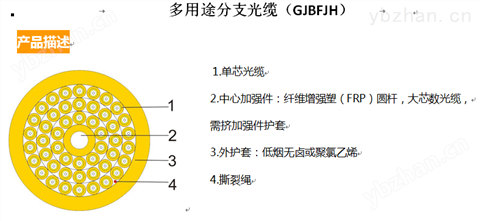

纜（Φ900μm緊套光纖、芳綸加強元件）作為子單元，非金屬中心加強芯，光纜子單元層絞于中心加強芯形成纜芯，最外層擠制一層PVC、LSZH、Hytrel、TPU、ETFE等不同材質緩沖層的護套而成
纜（Φ900μm緊套光纖、芳綸加強元件）作為子單元，非金屬中心加強芯，光纜子單元層絞于中心加強芯形成纜芯，最外層擠制一層PVC 、LSZH、Hytrel、TPU、ETFE等不同材質緩沖層的護套而成。
特點及應用
● 由多根單芯光纜構成，并有中心加強元件，SZ絞和成纜，使光纜可以承受更大的拉力；
● 全介質結構，不受電磁干擾；
● 室內水平布線，建筑物內垂直布線。
光纖特性
| G.652.D | G.657A2 | 50/125μm | 62.5/125μm | |
衰減 | @850nm | - | - | ≤3.0dB/km | ≤3.0dB/km |
@1300nm | - | - | ≤1.0dB/km | ≤1.0dB/km | |
@1310nm | ≤0.36dB/km | ≤0.36dB/km | - | - | |
@1550nm | ≤0.22dB/km | ≤0.23dB/km | - | - | |
帶寬 | @850nm | - | - | ≥500MHz·km | ≥200MHz·km |
@1300nm | - | - | ≥1000MHz·km | ≥600MHz·km | |
光纜截至波長 |
| ≤1260nm | ≤1260nm | - | - |
偏振模色散 | 單根光纖 | ≤0.20ps/√km | ≤0.20ps/√km | - | - |
鏈路值（M=20，Q=0.01%） | ≤0.10ps/√km | ≤0.10ps/√km | - | - | |
技術參數
項目 | 內容 | 數值 | |||
光纖芯數 | 6 | 12 | 24 | 48 | |
緊套纖 | 材料 | LSZH | |||
| 外徑mm | （0.6/0.9）±0.05 | |||
子單元 | 外徑mm | 2.0±0.1 | |||
子單元加強件 | 材料 | 芳綸紗 | |||
中心加強件 | 材料 | FRP | |||
外徑 | mm | 8.0 | 13.0 | 20.5 | 20.5 |
工作溫度范圍 | ℃ | -20~+60 | |||
拉力 | 短期/長期N | 660/200 | |||
壓扁 | 短期/長期N | 1000/300 | |||
*可根據客戶需求對光纜結構及芯數進行定制 | |||||
主要機械和環境性能
項目 | 檢驗標準 | 規定值 | 要求 |
拉伸 | IEC 60794-1-2-E1 | 見技術參數 | 殘余附加衰減≤0.03dB |
壓扁 | IEC 60794-1-2-E3 | 見技術參數 | 長期附加衰減≤0.03dB |
沖擊 | IEC 60794-1-2-E4 | 沖擊1N，落高1m，至少3個點 | 光纖不斷裂 |
反復彎曲 | IEC 60794-1-2-E6 | 負載20N 200次 | 殘余附加衰減≤0.03dB |
溫度循環試驗 | IEC 60794-1-2-F1 | -20℃ ~+60℃ | 附加衰減：單模≤0.5dB；多模≤0.3dB |
燃燒性能 | IEC 60332-1-2 | 阻燃性 | 應能通過單根垂直燃燒 |
煙密度 | 透光率不小于50% | ||
腐蝕性 | 燃燒時氣體PH≤4.3，電導率應≤10μs/mm | ||
* 所有光纖衰減變化的監測均在1550nm波長上進行。 | |||
包裝和交貨長度
標準木盤；
交貨長度標稱值：1000m/2000m或依據客戶要求。
訂貨信息
SPFO | GJBFJH | -□-□□-□□ 1 2 3 4 5 |
1光纜直徑： | 1.6/2.0/2.8/3.0 | |
2 光纜用途： | G-普通阻燃/R-水平阻燃/P-風道阻燃 | |
3 護套材料： | V-PVC護套/H-LSZH護套 | |
4 護套顏色： | O-橙色/Y-黃色/A-水綠 | |
5光纖類型： | A1a(50/125) / A1b(62.5/125)/B6a2(G657A2)/B1.3(G652D) | |
