煤礦用阻燃光纜（MGTSV-鋼帶）產品描述光纜的結構是將250μm光纖套入高模量材料制成的松套管中，松套管內填充防水化合物
產品描述

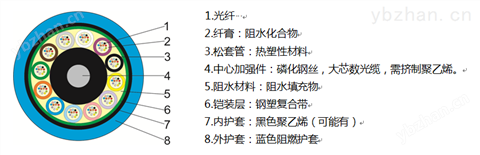

光纜的結構是將250μm光纖套入高模量材料制成的松套管中，松套管內填充防水化合物。纜芯的中心是一根金屬加強芯，對于某些芯數的光纜來說，金屬加強芯外還需擠上一層聚乙烯（PE）。松套管（和填充繩）圍繞中心加強芯絞合成緊湊和圓形的纜芯，纜芯內的縫隙充以阻水填充物，雙面涂塑鋼帶（PSP）縱包后擠制阻燃護套成纜。
特點及應用
● 良好的機械性能和溫度特性；
● 特種護套料具有優異的阻燃性能；
● 管道安裝、架空安裝、直埋安裝。
光纖特性
| G.652.D | G.655 | 50/125μm | 62.5/125μm | |
衰減 | @850nm | - | - | ≤3.0dB/km | ≤3.0dB/km |
@1300nm | - | - | ≤1.0dB/km | ≤1.0dB/km | |
@1310nm | ≤0.36dB/km | ≤0.36dB/km | - | - | |
@1550nm | ≤0.22dB/km | ≤0.23dB/km | - | - | |
帶寬 | @850nm | - | - | ≥500MHz·km | ≥200MHz·km |
@1300nm | - | - | ≥1000MHz·km | ≥600MHz·km | |
光纜截至波長 |
| ≤1260nm | ≤1260nm | - | - |
偏振模色散 | 單根光纖 | ≤0.20ps/√km | ≤0.20ps/√km | - | - |
鏈路值（M=20，Q=0.01%） | ≤0.10ps/√km | ≤0.10ps/√km | - | - | |
技術參數
項目 | 內容 | 數值 | |||||
光纖芯數 | 24 | 48 | 72 | 96 | 144 | 288 | |
松套管 | 松套管數量*每管芯數 | 4*6 | 4*12 | 6*12 | 8*12 | 12*12 | 24*12 |
| 松套管外徑mm | 1.8 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 |
參考外徑 | mm | 10.0 | 11.5 | 12.5 | 14.5 | 17.5 | 18.0 |
中心加強件 | 材料 | 鋼絲 | |||||
阻水材料 | 材料 | 阻水纜膏 | |||||
鎧裝層 | 材料 | 皺紋鋼帶 | |||||
外護套 | 厚度（±0.2mm） | 1.8 | |||||
工作溫度范圍 | ℃ | -40~+70 | |||||
拉力 | 短期/長期（N） | 1500/600 | |||||
壓扁 | 1000/300 | ||||||
*可根據客戶需求，定制其他結構或芯數 |
| ||||||
主要機械和環境性能
項目 | 檢驗標準 | 規定值 | 要求 |
拉伸 | IEC 60794-1-2-E1 | 見技術參數 | 短期附加衰減≤0.1dB |
壓扁 | IEC 60794-1-2-E3 | 見技術參數 | 短期附加衰減≤0.1dB |
沖擊 | IEC 60794-1-2-E4 | 沖錘450g，落高1m，至少5次 | 殘余附加衰減≤0.03dB |
反復彎曲 | IEC 60794-1-2-E6 | 負載150N 30次 | 殘余附加衰減≤0.03dB |
扭轉 | IEC 60794-1-2-E7 | 1m ，±180°，10次 | 殘余附加衰減≤0.03dB |
溫度循環試驗 | IEC 60794-1-2-F1 | -40℃ ~+70℃ | 附加衰減≤0.05dB |
燃燒性能 | IEC 60332-1-2 | 耐火性 | 光纖保持光學聯系續性 |
阻燃性-單根垂直燃燒 | 上夾具的下緣與燒焦點的距離＞50mm | ||
阻燃性-成束燃燒 | 炭化部分高度＜2.5m | ||
煙密度 | 透光率不小于50% | ||
* 所有光纖衰減變化的監測均在1550nm波長上進行。 | |||
包裝和交貨長度
標準木盤；
交貨長度標稱值：1000m/2000m或依據客戶要求。
訂貨信息
SPFO | MGTSV | -□□ 1 2 |
1 光纖芯數： | 2~288 | |
2光纖類型： | A1a(50/125) / A1b(62.5/125)/B4(G655)/B1.3(G652D) | |
