將單模或多模光纖套入高模量的聚酯材料做成的松套管中，套管內填充防水化合物

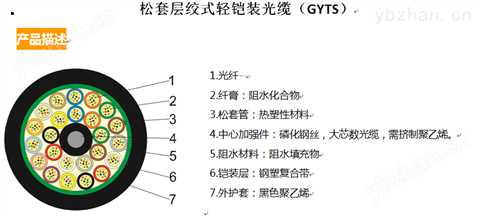

將單模或多模光纖套入高模量的聚酯材料做成的松套管中，套管內填充防水化合物。纜芯的中心是一根金屬加強芯，對于某些芯數的光纜來說，金屬加強芯外還需擠上一層聚乙烯（PE）。松套管（和填充繩）圍繞中心加強芯絞合成緊湊的圓形纜芯，纜芯內的縫隙充以阻水填充物。雙面鍍鉻涂塑鋼帶（PSP）縱包后擠制聚乙烯護套成纜。
特點及應用
● 良好的抗壓性；
● 特別設計的緊密的光纜結構，有效防止套管回縮；
● 管道安裝、架空安裝。
光纖特性
|
| G.652.D | G.655 | 50/125μm | 62.5/125μm |
衰減 | @850nm | - | - | ≤3.0dB/km | ≤3.0dB/km |
@1300nm | - | - | ≤1.0dB/km | ≤1.0dB/km | |
@1310nm | ≤0.36dB/km | ≤0.36dB/km | - | - | |
@1550nm | ≤0.22dB/km | ≤0.23dB/km | - | - | |
帶寬 | @850nm | - | - | ≥500MHz·km | ≥200MHz·km |
@1300nm | - | - | ≥1000MHz·km | ≥600MHz·km | |
光纜截至波長 |
| ≤1260nm | ≤1260nm | - | - |
偏振模色散 | 單根光纖 | ≤0.20ps/√km | ≤0.20ps/√km | - | - |
鏈路值（M=20，Q=0.01%） | ≤0.10ps/√km | ≤0.10ps/√km | - | - | |
技術參數
項目 | 內容 | 數值 | ||||||
光纖芯數 | 24 | 48 | 96 | 144 | 288 | 432 | 576 | |
松套管 | 外徑 | 1.8 | 2.5 | 2.5 | 2.5 | 2.2 | 2.8 | 2.8 |
松套管數量*每管芯數 | 4*6 | 4*12 | 8*12 | 12*12 | 24*12 | 36*12 | 24*24 | |
參考外徑 | mm | 10.0 | 11.5 | 14.5 | 17.5 | 18.0 | 19.0 | 22.0 |
中心加強件 | 材料 | 鋼絲 | ||||||
阻水材料 | 材料 | 阻水纜膏 | ||||||
防潮層 | 材料 | / | ||||||
鎧裝層 | 材料 | 皺紋鋁帶 | ||||||
外護套 | 厚度（±0.2mm） | 1.8 | ||||||
工作溫度范圍 | ℃ | -40- +70 | ||||||
拉力 | 短期/長期（N） | 1000/600 | ||||||
壓扁 | 1000/300 | |||||||
*可根據客戶需求，定制其他結構或芯數 | ||||||||
主要機械和環境性能
項目 | 檢驗標準 | 規定值 | 要求 |
拉伸 | IEC 60794-1-2-E1 | 見技術參數 | 短期附加衰減:≤0.1dB |
壓扁 | IEC 60794-1-2-E3 | 見技術參數 | 短期附加衰減:≤0.1dB |
沖擊 | IEC 60794-1-2-E4 | 高度1米 沖錘450g 至少5次 | 殘余附加衰減:≤0.03dB |
反復彎曲 | IEC 60794-1-2-E6 | 負載150N 30次 | 殘余附加衰減:≤0.03dB |
扭轉 | IEC 60794-1-2-E7 | 1米 ±180° 10次 | 殘余附加衰減:≤0.03dB |
溫度循環試驗 | IEC 60794-1-2-F1 | -40℃ +70℃ | 附加衰減變化：≤0.05dB/km |
* 所有光纖衰減變化的監測均在1550nm波長上進行。 | |||
包裝和交貨長度
標準木盤
交貨長度標稱值：2km或3km，也可為其他交貨長度。
訂貨信息
SPFO | GYTS | -□□ 1 2 |
1光纖芯數： | 2~576 | |
2光纖類型： | B1.3(G652D) /B4(G655) | |
|
| A1a(50/125)/A1b(62.5/125) |
