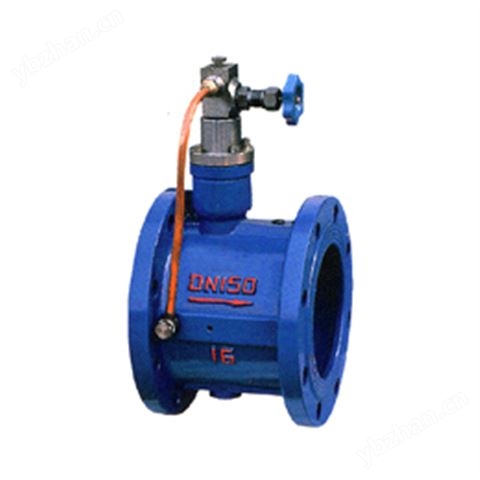

HH48X(HH49X)微阻緩閉蝶型止回閥
HH49X微阻緩閉止回閥產品概述：
歐寶閥門生產的HH46X、HH48X、HH49X消聲緩閉止回閥系列產品可用在清水、污水、海水等介質的排水管道上，既能防止介質的倒流，又能有效地限制破壞性水錘，保證管線的使用安全。它具有結構新穎、體積小、重量輕、流體阻力小、密封可靠、啟閉平穩、耐磨損、使用壽命長，油壓、緩閉不受介質影響，有較好節能效果等特點。
HH49X微阻緩閉止回閥主要用途：
HH49X/HH48X蝶式雙瓣消聲止回閥主要用于凈水、源木、污水、海水等介質的供、排水管道上，安裝在水泵出口處，用以截斷介質的回流，消除破壞性的水錘，保護管道、水泵的安全運行。其主要特點如下：1.體形小、重量輕、結構長度只有旋啟式止回閥的三分之一左右。2.緩閉系統性能優良，不受管道中介質的影響，閥瓣先速關后緩閉，可防止破壞性水錘。3.橡膠軟密封，封閉性能好，耐磨損，使用壽命長。4.橡膠緩沖，啟閉平穩，無振動，無噪音。5.比老式止回閥六阻小，有明顯的節能效果。
HH49X微阻緩閉止回閥主要零件材質：
零件名稱 | 材質 |
閥體 | 鑄鐵、鑄鋼、不銹鋼 |
閥瓣 | 碳鋼、不銹鋼+丁腈橡膠 |
閥桿、油缸、活塞 | 不銹鋼 |
彈簧 | 不銹鋼 |
HH49X微阻緩閉止回閥技術參數：
型號 | 公稱壓力PN(MPa) | 強度試驗壓力(MPa) | 密封壓力(MPa) | 適用溫度(℃) | 適用介質 | 緩閉時間 |
HH46X
HDH48X
HH49X | 1.0 | 1.5 | 1.1 | ≤80 | 清水、污 水、海水 | ≤60秒 |
1.6 | 2.4 | 1.76 |
2.5 | 3.75 | 2.75 |
HH49X微阻緩閉止回閥主要外形尺寸：(法蘭連接尺寸：按JB/T79-94)
公稱壓力 PN(MPa) | 公稱通徑 DN(mm) | 尺寸 (mm) |
L | H | H1 |
1.0
1.6
2.5 | 40 | 140 | 200 | 88 |
50 | 150 | 215 | 98 |
65 | 170 | 225 | 108 |
80 | 180 | 235 | 118 |
100 | 190 | 280 | 130 |
125 | 200 | 290 | 148 |
150 | 210 | 310 | 172 |
200 | 230 | 350 | 210 |
250 | 250 | 415 | 240 |
300 | 270 | 450 | 264 |
公稱壓力 PN(MPa) | 公稱通徑 DN(mm) | 尺寸 (mm) |
L | H | H1 |
1.0
1.6
2.5 | 350 | 290 | 480 | 297 |
400 | 310 | 550 | 324 |
450 | 330 | 585 | 351 |
500 | 350 | 640 | 379 |
600 | 390 | 720 | 434 |
700 | 430 | 780 | 491 |
800 | 470 | 840 | 549 |
900 | 510 | 990 | 600 |
1000 | 550 | 1050 | 655 |
1200 | 630 | 1210 | 770 |
HH49X微阻緩閉止回閥安裝示意圖：
