產品概述 KHQD取電裝置是取電電源模塊+取電CT的一套組合
產品概述

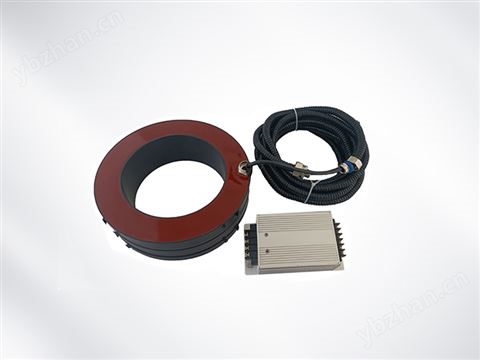

KHQD取電裝置是取電電源模塊+取電CT的一套組合；
高壓感應取電裝置是我公司針對電力系統研發生產的一款高穩定性互感器隔離型電流感應，電源具有充放電保護和電池保護功能；
取電電源采用直接取能AC/DC變換技術，輔以電源狀態監視，配套專用取能互感器；其主輸出電壓為：DC3.3V、5V、12V、14V、15V、24V，功率為 5~40W，支持取電的導線外徑為：Φ50、 120、140、160、180、200、240mm。使整個CT取電電源系統體積小，轉化率高；
滿足了電網大電流沖擊和負載跳變等多種惡劣條件下的安全供電要求。可廣泛應用于電纜及架空型故障指示器配套要求。
產品特點
●專用可阻燃 ABS 殼體及專用樹脂澆注
● 具有體積小，重量輕，開合式安裝方便快捷，防潮濕等特點
● 適用于6~10kV、35kV、110kV、220kV的電壓等級下的高壓電纜母線穿心使用
● 高穩定性電流感應電源
● 過能釋放和高頻隔離 DC/DC 變換技術
應用范圍
● 電力系統故障指示器
● 電纜及架空型故障指示器
● 地下電力電纜線路上的各類取能及監測裝置，環網柜內的監測設備等
取電CT及電源 選型及外形尺寸圖
| 序號 | 型號 | 外形尺寸（mm） | 輸入范圍A （可） | ||
| 孔D | L外徑 | W寬 | |||
| 1 | KHQD501L | 50 | 120 | 54 | 變比可選： 130：1 150：1 160：1 200：1 |
| 2 | KHQD651L | 65 | 143 | 70 | |
| 3 | KHQD1201L | 120 | 205 | 66 | |
| 4 | KHQD1401L | 140 | 220 | 60 | |
| 5 | KHQD1601L | 160 | 260 | 80 | |
| 6 | KHQD1801L | 180 | 263 | 56 | |
| 7 | KHQD2001L | 200 | 303 | 56 | |
| 8 | KHQD2401L | 240 | 348 | 80 | |
| 注意事項：使用時嚴禁二次開路，否則易產生高電壓 | |||||
面板及指示燈說明
|
電源指示燈說明
| 過壓（紅色） | 電勢湖電壓可能失控，應聯系修理或更換 |
| 過載（黃色） | 感應電源模塊的輸出功率已趨近取能互感器在當前一次導線電流值下的取能功率極限 | |
| 正常（綠色） | 感應電源模塊輸出電壓正常 | |
|
端子排說明
| OL1 、 OL2 | 過載（導線電流不足）告警輸出端（限流款有此標示，非限流無） |
| Gnd | 電源地，直接聯接負載負端 | |
| Vo+ | DC電壓輸出，直接聯接負載正端 | |
| C+ | 即B＋，接蓄電池正極，蓄電池電壓規格為DCV | |
| C- | 即B－，接蓄電池負極 | |
| S1 、S2 | 主取能互感器輸入端子 | |
| COM1、COM2 | 輔取能互感器輸入端子 |
工作原理
性能參數
| 參數名稱
| 輸出電壓值DC | 其他
| |||||
| 3.3V | 5V | 12V | 14V | 15V | 24V | ||
| 喚醒電流 |
|
|
|
|
|
|
|
| 輸出功率W |
|
|
|
|
|
|
|
| 功流比 |
|
|
|
|
|
|
|
| 2W負載一次電流 |
|
| DC0.144A |
| DC0.115A | DC0.067A |
|
| 10W負載一次電流 |
|
| DC0.28A |
| DC0.11A | DC0.147A |
|
| 持續負荷電流A |
|
|
|
|
|
|
|
| 輸出短路保護值A |
|
|
|
|
|
|
|
| 模塊功率（W） | 3W、5W、10W、15W、20W、30W、40W、45W可 |
| |||||
| 環境溫度 | -40℃～+75℃ |
| |||||
| 散熱結構 | 自然/輔助 |
| |||||
| 電源模塊尺寸 | 限流款：130（170）×78×48mm 非限流款：110（150）×78×48mm |
| |||||
| 充電 | 限流 ； 不限流 |
| |||||
| 應用電纜電壓KV | 6、9、10、35、110、220 |
| |||||
| 注意事項 | 當環境溫度超過+55℃時，產品降額使用。由于開啟式互感器表面吻合度差異和安裝條件不同，喚醒電流和取電功率可能出現一定的差異。 |
| |||||
