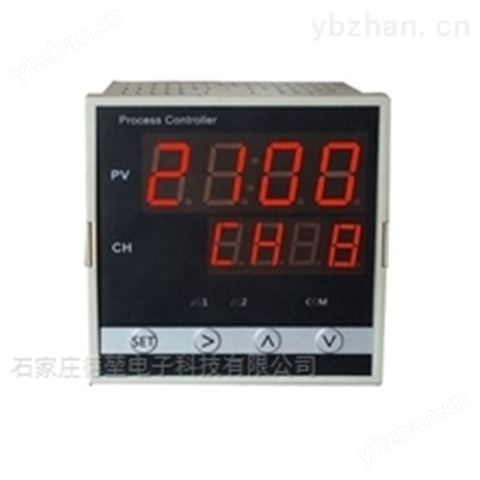

DK21H8-48*96獨立四路信號輸入巡檢控制器，可以與各類傳感器、變送器配合使用，可對多路溫度、壓力、液位、流量、重量、電流、電壓等工業過程參數進行巡回檢測、報警控制，變送輸出、數據采集及通訊。
采用電子技術，以高速信號處理器、微處理器為核心，數字式更智能。
配有光電隔離的RS-485通訊接口，采用ModBus RTU通訊規約。電路設計采用輸入、電源、輸出三端隔離。
產品特點
4路獨立輸入
支持24種工業信號
支持2路變送輸出
支持2路繼電器報警輸出
支持支持modbus 通訊
輸入
K
S
R
T
E
J
B
N
WRe3-WRe25
WRe5-WRe26
4～20mA
0～20mA
Cu50
PT100
0～80Ω
0～400Ω
0～20mV
0～100mV
0～1V
1～5V
0～5V
-20～+20mV
-100～+100mV
-5V～+5V
輸出
0-5
1-5v
0-10v
0-10ma
0-20ma
4-20ma
通訊
光電隔離RS-485通訊接口
報警
2路繼電器輸出
其它詳細參數
輸入通道數：獨立4路，可不同輸入類型
輸入信號范圍：24種常見工業標準信號
量程范圍：-1999~9999
分 辨 力： 1/11998
測量AD: 20位，25SPS
輸出DA: 16位，200KSPS
輸入阻抗：電壓時 ≥500K，電流時 ≤300Ω，熱電阻 ≤0.25mA，熱電偶 ≥500K
輸出阻抗（帶負載能力）：電壓時 ≥250K，電流時 ≤300Ω（電流有特殊要求，可以
做到650歐，訂貨時說明），繼電器 AC120V/1A，DC30V/1A
顯示方式：數碼管
采樣周期：0.32S/0.64S
通訊方式：RS485接口，兩線制
驅動距離：1200米
通訊協議：MODBUS RTU
校驗方式：無校驗，奇校驗，偶校驗
波特率：4800，9600，19200通訊數據格式：一位起始位，八位數據位，一位停止位
供電電壓：AC220V
隔離電壓：2000V AC 1分鐘
工作條件：溫度：-20℃～+50℃，濕度:10%～90%RH
存儲條件：溫度：-40℃～+80℃，濕度:10%～90%RH
開孔尺寸：92*92mm、35mm導軌安裝版本
選型尺寸
DK2108: 96*48*90mm
