當前位置：浙江凱特閥門有限公司>>球閥>>薄型高平臺球閥

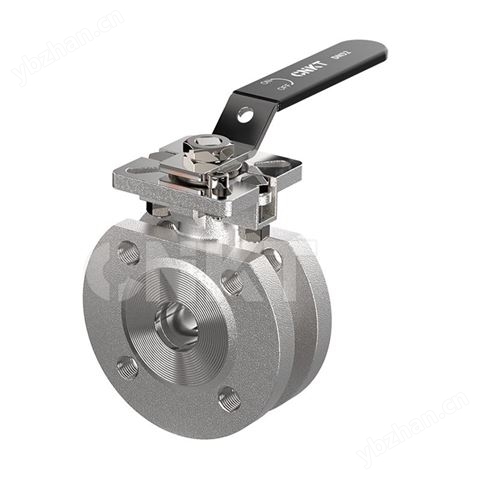

薄型高平臺球閥

返回列表頁

參考價

面議

具體成交價以合同協議為準

產品型號

品牌

廠商性質生產商

所在地溫州市

在線詢價收藏產品

聯系方式：羅智閩查看聯系方式

更新時間：2024-04-12 07:27:47瀏覽次數：197次

聯系我時，請告知來自儀表網

產品分類 品牌分類

  球閥

全部產品列表

  其他品牌

浙江凱特閥門有限公司

經營模式：生產廠家

商鋪產品：165條

所在地區：浙江溫州市

聯系人：羅智閩（經理）

詢價 給他留言

產品簡介

薄型高平臺球閥是引進意大利球閥的新設計，縮短了球閥的法蘭間距，節約的組裝、安裝成本，比普通的法蘭球閥設計緊湊，避免了介質從閥門的中法蘭連接處泄露，其中高平臺的設計更多的是為了和氣動執行器組成氣動薄型球閥，或者與電動執行器組成電動薄型球閥，來適應系統上自動化控制的需要

詳細介紹

零部件參數

平臺標準	ISO 5211
檢查測試	EN-12266-1、 API-598
法蘭連接尺寸	EN 1092-1 Pn16、ANSI B16.5 CLASS 150

零部件材質

NO.	零件名稱PART NAME	PN16/40		CLASS150
1	閥體BODY	CF8M	CF8	CF8M	WCB
2	閥蓋END CAP	CF8M	CF8	CF8M	WCB
3	球 BALL	SS316	SS304	SS316	SS304
4	閥桿STEM	SS316	SS304	SS316	SS304
5	閥座SEAL	RTFE	RTFE	RTFE	RTFE
6	線條 BODY SEAL	PTFE	PTFE	PTFE	PTFE
7	桿密封 THRUST WASHER	PTFE	PTFE	PTFE	PTFE
8	0型圈 STEM O-RING	VITON	VITON	VITON	VITON
9	中頭墊 STEM PACKING	PTFE	PTFE	PTFE	PTFE
10	填料壓套GLAND	SS304	SS304	SS304	SS304
11	碟簧 BELLEVILLE WASHER	SS304	SS304	SS304	SS304
12	下螺帽STEM NUT	SS304	SS304	SS304	SS304
13	防松蓋 STOP WASHER	SS304	SS304	SS304	SS304
14	墊片壓簧 FILLING DAMPING RING	SS304	SS304	SS304	SS304
15	手柄HANDLE	SS304	SS304	SS304	SS304
16	螺帽 HANDLE NUT	SS304	SS304	SS304	SS304
17	鎖片 LOCKING PAD	SS304	SS304	SS304	SS304
18	膠套 HANDLE COVER	PLASTIC	PLASTIC	PLASTIC	PLASTIC
19	定位螺絲STOP BOIT	SS304	SS304	SS304	SS304
20	定位螺帽STOP NUT	SS304	SS304	SS304	SS304

連接尺寸

GB（國標法蘭）DN15-DN50 PN16/40，DN65-DN100 PN16

SIZE		D	L	E	H	H1	C	D1	D2	D3	T	F	M-N	IS05211
DN15	1/2"	15	35	116	75	9	9	46	65	95	14	2	4-14	F03/F04
DN20	3/4"	20	38	116	80	9	9	56	75	105	14	2	4-14	F03/F04
DN25	1"	25	44	165	80	11	11	65	85	115	14	2	4-14	F04/F05
DN32	1-1/4"	32	54	165	90	11	11	78	100	135	16	2	4-18	F04/F05
DN40	1-1/2"	38	62	193	95	14	14	84	110	145	16	2	4-18	F05/F07
DN50	2"	50	80	193	110	14	14	100	125	160	16	2	4-18	F05/F07
DN65	2-1/2'	64	101	235	150	17	17	120	145	185	18	2	4-18	F07/F10
DN80	3"	78	118	235	165	17	17	135	160	195	20	2	8-18	F07/F10
DN100	4"	100	150	266	185	17	17	156	180	215	20	2	8-18	F07/F10

1/2"~4"Class 150

SIZE		D	L	E	H	H1	C	D1	D2	D3	T	F	M-N	IS05211
DN15	1/2"	15	35	116	70	9	9	35	60.5	89.0	10.5	1.6	4-16	F03/F04
DN20	3/4"	20	38	116	74	9	9	43	70.0	98.6	10.5	1.6	4-16	F03/F04
DN25	1"	25	42	165	75	11	11	51	79.2	108.0	10.5	1.6	4-16	F04/F05
DN32	1-1/4"	32	54	165	87	11	11	63	88.9	117.5	11.2	1.6	4-16	F04/F05
DN40	1-1/2"	38	62	193	90	14	14	73	98.6	127.0	12.7	1.6	4-16	F05/F07
DN50	2"	50	80	193	99	14	14	92	120.7	152.5	14.3	1.6	4-19	F05/F07
DN65	2-1/2"	64	101	235	141	17	17	104.7	139.7	177.8	15.9	1.6	4-19	F07/F10
DN80	3"	78	118	235	150	17	17	127	152.4	190.5	17.5	1.6	4-19	F07/F10
DN100	4"	100	153	266	172	17	17	157.2	190.5	228.6	22.3	1.6	8-19	F07/F10
