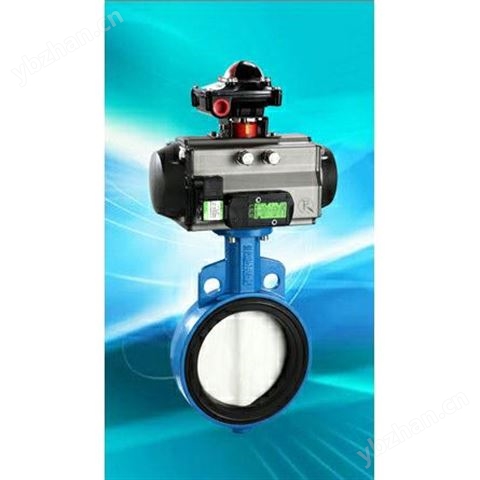

D671X氣動粉塵蝶閥產品是高耐磨粉體專用氣動蝶閥，其密封圈采用特殊配方材料，具有耐磨損、耐老化、耐溫、耐腐蝕等性能
D671X氣動粉塵蝶閥產品是高耐磨粉體專用氣動蝶閥，其密封圈采用特殊配方材料，具有耐磨損、耐老化、耐溫、耐腐蝕等性能。閥板同樣采用耐用磨材質，使用壽命長，密封更可靠質量更放心。
適用范圍
1、廣泛適用于火電廠，礦山、石灰廠、水泥廠、洗衣粉廠等有磨損、腐蝕的粉塵介質
2、較高壓力：10Mpa
3、使用溫度：0~115℃
閥門材料：鑄鐵、碳鋼、不銹鋼
密封材料：天然橡膠（NR）-20～+85℃
乙丙橡膠(EPDM)-40～+125℃
丁腈橡膠（NBR）-20～+82℃
硅橡膠（SI）-70～+150℃
氟橡膠（FPM）-23～+150℃
氟丁橡膠（CR）0～+80℃
丁基橡膠（IIR）-40～+100℃
聚四氟乙烯塑料（PTFE）+10～+150℃
法蘭連接尺寸：GB4216-84，GB9115-88
結構長度：GB2221-89；
壓力試驗：GB?T13927-92；
適用介質：淡水、污水、海水、空氣、蒸汽、食品、藥品、各種油類、酸類、堿類、鹽類等。
注：系列蝶閥主要零部件及密封圈的材質可根據實際工況條件或用戶特殊要求
主要外形及連接尺寸HVD6714>-<6.0、10><0.6、1.0Mpa>
| DN | 外形尺寸 | 連接尺寸 | 執行器型號 | ||||||
| L | L1 | L2 | H | H1 | D | D1 | n-φd | ||
| 50 | 43 | 164/214 | 75/91 | 263/291 | 80 | 165 | 125 | 4-φ18 | GTD65/GTE80 |
| 65 | 46 | 164/214 | 75/91 | 277/305 | 89 | 185 | 145 | 4-φ18 | GTD65/GTE80 |
| 80 | 46 | 164/214 | 75/91 | 283/311 | 95 | 200 | 160 | 8-φ18 | GTD65/GTE80 |
| 100 | 52 | 190/246 | 91/101 | 330/340 | 114 | 220 | 180 | 8-φ18 | GTD80/GTE90 |
| 125 | 56 | 210/295 | 101/112 | 353/369 | 127 | 250 | 210 | 8-φ18 | GTD90/GTE100 |
| 150 | 56 | 247/398 | 112/139 | 382/408 | 139 | 285 | 240 | 8-φ22 | GTD100/GTE125 |
| 200 | 60 | 308/478 | 139/176 | 442/493 | 175 | 340 | 295 | 8-φ22 | GTD125/GTE160 |
| 250 | 68 | 378/562 | 176/206 | 525/574 | 203 | 395 | 350 | 12-φ22 | GTD160/GTE190 |
| 300 | 78 | 432/728 | 206/228 | 619/642 | 242 | 445 | 400 | 12-φ22 | GTD190/GTE210 |
| 350 | 78 | 524/928 | 228/275 | 673/720 | 267 | 505 | 460 | 16-φ22 | GTD210/GTE255 |
| 400 | 102 | 524/1033 | 228/324 | 705/800 | 309 | 565 | 515 | 16-φ22 | GTD210/GTE300 |
| 450 | 114 | 648/1129 | 275/380 | 774/880 | 328 | 615 | 565 | 20-φ26 | GTD255/GTE350 |
| 500 | 127 | 715/1430 | 324/425 | 880/905 | 361 | 670 | 620 | 20-φ26 | GTD300/AW20S |
| 600 | 154 | 795/1845 | 380/527 | 1020/1089 | 459 | 780 | 725 | 20-φ30 | GTD350/AW28S |
| 700 | 165 | 795/1845 | 380/527 | 1082/1151 | 520 | 895 | 840 | 24-φ30 | GTD350/AW28S |
| 800 | 190 | 1380/2605 | 527/440 | 1199/1112 | 591 | 1015 | 950 | 24-φ33 | AW28/AW35S |
