一、產品介紹：

CST-50沖擊試樣缺口投影儀，是檢查夏比V型和U型沖擊試樣缺口加工質量的專用光學儀器。符合廣大用戶的實際需求和GB/T229—94《金屬夏比缺口沖擊試驗方法》中對沖擊試樣缺口的要求，利用光學投影方法, 將被測的沖擊試樣V或U型缺口輪廓放大投射到投影屏上，與標準樣板圖比對，以確定被檢測的沖擊試樣缺口加工是否合格。操作簡便，檢查對比直觀，效率高, 并能保證檢查質量的方法。

詳細介紹

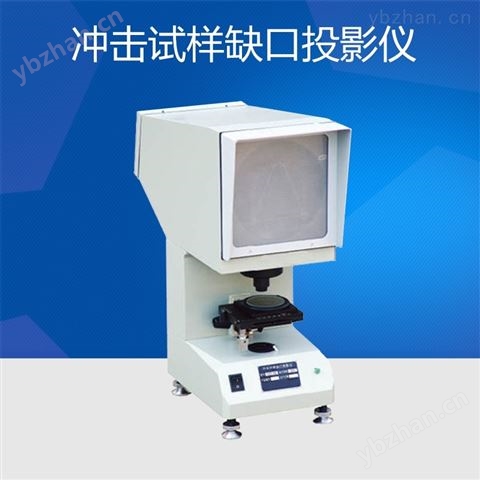

CST-50型沖擊試樣缺口投影儀

一、產品介紹：

CST-50沖擊試樣缺口投影儀，是檢查夏比V型和U型沖擊試樣缺口加工質量的專用光學儀器。符合廣大用戶的實際需求和GB/T229—94《金屬夏比缺口沖擊試驗方法》中對沖擊試樣缺口的要求，利用光學投影方法, 將被測的沖擊試樣V或U型缺口輪廓放大投射到投影屏上，與標準樣板圖比對，以確定被檢測的沖擊試樣缺口加工是否合格。操作簡便，檢查對比直觀，效率高, 并能保證檢查質量的方法。

二、適用行業：該系列拉床是冶金、鍋爐壓力容器、鋼板、鋼管、風力發電、五金、金屬、鑄造、泵、閥門、太陽能、兵工、緊固件、柴油機、鐵道、船泊、電力、錨鏈、鐵塔、機械制造、石油、汽車、化工、航空航天、理化試驗室、科研等部門理化試驗室的

理想沖擊設備。

三、主要技術指標：

1、放大倍數：50倍；

2、投影屏直徑：200mm

3、工作臺行程：縱向±10mm, 橫向±10mm, 升降：12mm;

4、工作臺轉動范圍: 0～360°

5、光源（鹵鎢燈）：12V 100W

6、電源：220V 50Hz 150W ;

7、外形尺寸：515×224×603mm

8、重量： 18kg

沖擊試樣缺口投影儀符合國標或相關標準，滿足GB/T229—94《金屬夏比缺口沖擊試驗方法》對沖擊試樣缺口的要求。質量三包, 保修期一年, 終生維護, 零部件常年供應。
