1、試驗機簡介該微機控制扭轉試驗機主要用于材料及鉆桿、螺栓、傳動軸、螺桿等制成品在室溫下扭轉力學性能的檢測，也可用于材料及制成品的扭轉破壞等性能試驗
1、試驗機簡介
該微機控制扭轉試驗機主要用于材料及鉆桿、螺栓、傳動軸、螺桿等制成品在室溫下扭轉力學性能的檢測，也可用于材料及制成品的扭轉破壞等性能試驗。被測試試樣安裝在可調整空間的夾具之間，可適應不同的被測試試樣扭轉力學性能的試驗。試驗機采用計算機控制操作，軟件同步顯示被測試試件的扭矩-時間、扭角-時間、扭矩-扭角、扭矩-轉角等曲線；實時顯示角度、扭矩、扭矩峰值等參數；試驗結果可存儲、打印等。
執行標準：GB/T 10128 《金屬材料室溫扭轉試驗方法》，JJG 269《扭轉試驗機檢定規程》等
應用行業：計量質檢；冶金鋼鐵；機械制造；民用航空；高等院校；科研實驗所；商檢仲裁、技術監督部門；車輛傳動；石油化工等行業。
2、 方案描述
2.1微機控制扭轉試驗機主機

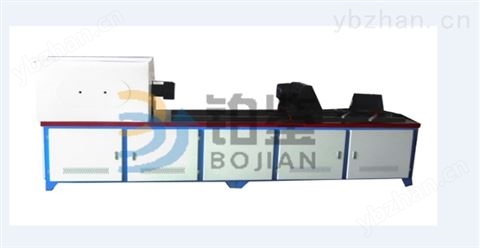

整機結構類似圖一：主機采用臥式結構。試驗空間可調整端-扭矩盤連接傳感器為扭矩采集端，另一端加載為交流伺服電機通過減速機傳動帶動加力盤轉動，通過對試樣加載將扭矩傳到扭矩盤端來進行試驗，可調整端能手動調整空間調整范圍500-7000mm。圖二、圖三為類似產品
2.2傳動系統
通過采用交流伺服電機和驅動器，保證試驗過程的寬范圍速度連續調節和均勻加載；
2.3扭矩及扭角的檢測
采用高精度扭矩傳感器測量扭矩；扭轉角的輸出是通過交流伺服電機導出，保證顯示角度的真實有效。通過計算機數據采集處理系統，將傳感器信號處理后在計算機屏幕上顯示。
2.4測量控制系統：
試驗力測量控制系統由高精度雙向對稱性扭矩傳感器、穩壓電源、測量放大器、A/D轉換等組成；通過各種信號處理，實現計算機控制、數據處理、顯示等功能。
2.5試驗過程
整個試驗過程采用基于Windows平臺、使用以圖形為界面的視窗式操作軟件，自動完成實驗。
3、 主要技術性能指標
●主要規格（Nm）：30000Nm
●扭矩測量范圍：4%-99%FS
●扭矩最小讀數值（Nm）： 1Nm
●扭矩示值相對誤差：≤±1.0% （正轉和反轉兩個方向）
●扭矩重復性相對誤差：≤1.0%（正轉和反轉兩個方向）
●轉角測量范圍 0-10000°
●轉角示值相對誤差：≤±1% （正轉和反轉兩個方向）
●轉角最小讀數值：0.1°
●30000Nm試驗轉速：0.5-180°/min(屈服前應在3°/min-30°/min；屈服后不大于180°/min)無級調速
●扭轉速度示值相對誤差：≤±1% （正轉和反轉兩個方向）
●扭轉速度示值重復性誤差：≤1.0%
●電源：AC 380V±10％，50Hz；
●試樣夾持方式：按用戶試樣提供夾具一套
●試驗級別:1級
●主機凈尺寸(mm)：約8600*800*900 重量約3T
