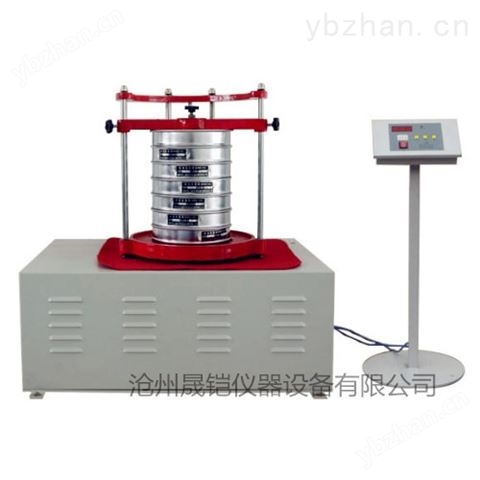

YT030G土工布有效孔徑測定儀（干篩法）
一、適用范圍：適用于干篩原理測定單層土工布及相關產品孔徑方法。
二、符合標準：GB/T14799、JTG E50-2006公路土工合成材料試驗規程。
三、技術參數：
1.震幅：5mm±0.5mm
2.搖動次數：221次/分
3.振擊次數：147次/分
4.回轉半徑：12mm±1mm
5.外形尺寸（mm）：1150x650x900
四、結構組成：主要有機座、上蓋、回轉機構、振擊機構、夾緊機構與套篩組成，主要結構說明如下。
1、回轉機構
電動機與離合體轉動軸套通過齒輪而帶動齒輪軸上的小斜齒輪轉動，小斜齒輪帶動大斜齒輪使以鍵與之連接的空心的主偏心軸旋轉，從而帶動以120度均布與上蓋上的三個副偏心軸回轉，使整個活動架得到半徑等于偏心距正圓平面搖動。
2、振擊機構
在活動架得到正圓平面搖動的時候，通過以螺釘與之固連的主偏心上蓋帶動打擊軸回轉，使打擊軸上的上端面凸輪轉動，同時齒輪由上的齒輪通過齒輪帶動齒輪軸下端面凸輪慢速旋轉，上下端面凸輪同向轉動產生軸向位移造成打擊軸往上頂起，直到上下平面凸輪缺口處就往下掉而得到振擊運動。壓縮彈簧的作用是增強打擊力量之用。
3、加緊結構
旋轉扭緊螺栓可使退撥落螺母高軸向運動，使篩蓋固定頂桿往外伸長從而頂死篩蓋倒桿達到固定篩蓋的目的。
4、潤滑系統
本結構潤滑簡單，軸承全部用潤滑脂——黃油潤滑，而齒輪和偏心軸與主（付）偏心軸的潤滑都是飛濺潤滑。注：油咀可在付偏心出加機油，每班必須加機油一次，以防飛濺不到。主機必須加機油10kg。
5、自動停車裝置
電源開關接通后，用定時器通過中間繼電器控制電動機長期運轉或定時運轉，停止運轉。為了保證安全工作，本機點擊托盤裝有接地線螺釘，用戶必須按規程接地。
五、安裝：
可以不用水泥基礎，直接安放水泥地面上開動，也可以安裝在水泥基礎上，基礎螺釘尺寸，其厚度300mm,基礎露地面高度及大小或與地面相平，根據具體使用需要而定，按電工規程安裝電路與接地，安裝完畢，接通電源后電動機回轉方向與箭頭相同。就有振擊運動，若相反，則電機空運轉，此時可換接頭線，才能正常開動。
六、操作使用和保養：
開機前，擰出上螺塞，加足潤滑油至螺孔面，裝套篩時先將扭緊螺栓左旋以松開篩蓋固定頂桿然后連同篩蓋往上提，然后右旋固定可置套篩托盤上在將扭緊螺栓左右松開往下壓并右旋之使固定緊即可工作。根據工作需要，時間任意設置，需要中途停機，應切斷電源開關。
此儀器保養簡單，每隔3-6個月更換墊子一次，使用時注意避免蓋板上的倒桿的變形。必須注意防潮，防腐蝕，使用兩年左右需清洗加油一次。
