一、產品說明：

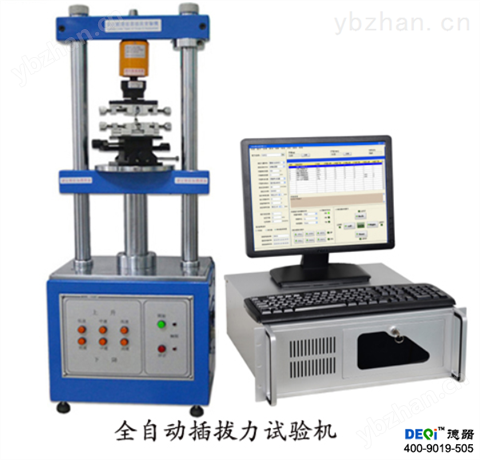

全自動插拔力試驗機適用于各種連接器等產品之插入力及拔出力測試，提供各種連接器專用夾治具及搭配設計之自動求心裝置，將可得到*準確之插拔力試驗， Windows中文視窗軟體畫面設定。且所有資料皆可儲存試驗條件，插拔行程曲線圖，壽命曲線圖，檢查報表等等）。
同時，解決各種連接器測試的夾具問題，及測試時公母連接器能自動對準，不會有吃單邊的問題。
二、主要規格參數：
1.型 號：1220S
2.荷重：20kg（2.5.10.20.50kg任選一個，單價相同）
3.荷重最小讀值：0.01gf
4.測試單位可選擇：N，gf，kgf，Ibf
5.測試速度：0-300mm/min
6.測試行程：0-150mm
7.X、Y軸移動范圍：0-75mm
8.傳動機構：滾珠絲桿
9.最小微調距：0.01mm
10.驅動電機：高精度電機
11.外觀尺寸（W*D*H）：360*260*940mm
12.機臺重量：76kg
三、主要功能及特點：
※ 測試條件皆可由電腦設定，并可儲存。由下拉式選單勾選設定、或直接輸入數據。（含試驗類別、測定運動方向、荷重測定范圍、行程測定范圍、行程原點位置、行程原點檢出、測定速度、測定總次數、暫停時間、每次等候位置、空壓次數）；
※ 可列印及儲存圖形（插拔位移曲線圖，荷重衰減壽命曲線圖，檢查報表）；
※ 荷重元超負載保護及軟件保護雙重保護功能；
※ 可輸入測試上下限值，超出規格機器自動停止；
※ 荷重單位顯示N、lb、gf、kgf可自由切換；
※ 測試完可導出荷重衰減的壽命曲線圖：
※ 測試資料儲存于硬盤（每一筆資料皆可儲存，不限次數）；
※ 檢驗報表抬頭內容可隨時修改（中英文皆可）；
※ 曲線圖報表，文字報表可由客戶抬頭及LOGO；
※ 檢驗報表可轉檔至.WORD、EXCEL 和PDF做編輯；
四、拓展主要測試項目：
1.連接器插拔壽命衰減曲線分析的測試；
2.連接器整排插拔測試、單PIN保持力測試；
3.連接器產品的插入力與位移量、及拔出力與位移量測試；
4.連接器單孔插拔試驗、連接器Normal Force測試；
5.一般壓縮，拉伸破壞試驗；
6.USB插拔壽命曲線分析的測試；
7.1220S試驗設備有的超大屏幕的19.5寸液晶顯示器，從中可以直觀的看見測試荷重-位移的曲線變化。
8.1220S試驗設備夾具可以執行很多的常規的連接器整排插拔測試、單PIN保持力測試、連接器產品的插入力與位移量、及拔出力與位移量測試、連接器單孔插拔試驗、連接器Normal Force測試、一般壓縮，拉伸破壞試驗等測試任務；
