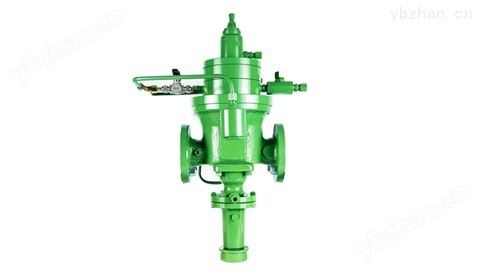

樓棟調壓器燃氣減壓閥RTZ天然氣調壓閥潤豐-燃氣調壓器 家用天然氣調壓閥
RTZ 面議天津新科成套儀表有限公司
<tfoot id="qqie6"></tfoot>
<ul id="qqie6"></ul> 天津新科成套儀表有限公司
| 參 考 價 | 面議 |
產品型號
品 牌
廠商性質其他
所 在 地
聯系方式：銷售查看聯系方式
更新時間：2025-02-15 16:29:46瀏覽次數：620次
聯系我時，請告知來自 儀表網應用可用于市政、工業和電廠的供氣系統
應用
可用于市政、工業和電廠的供氣系統。
用于充分過濾的天然氣和所有非腐蝕性氣體。
特點
薄膜閥作為控制元件，氣源要求低
故障常開閥口
指揮器控制，精度高
較少的內件，易維護，低噪音
可選裝一體化切斷閥
更換指揮器可用做放散閥
符合GB 27790-2011標準
工作原理：
如原理圖所示，調壓器的出口壓力由RZ-160指揮器設定。當調壓器下游需求增大時，出口壓力P2有下降的趨勢，此時，P2通過圖中感應壓力的信號管，進入到RZ-160指揮器皮膜下方，皮膜感應到P2的下降，被調壓彈簧向下推動，使閥芯開度增大。更多的高壓氣體從皮膜閥上腔通過指揮器卸載到調壓器下游，負載壓力減小，使皮膜與閥口之間的開度增大，更多的P1通過調壓器閥口流向下游，從而P2增加，維持下游壓力的穩定。當調壓器下游需求減少時，其原理與上述過程相反。
技術參數：
設計參數
指揮器 | 入口壓力 | 出口壓力范圍 | 最小壓差 | 口 徑 | 法蘭連接 | 環境溫 | |
DN入口=DN出口 | DN入口-DN出口 | ||||||
RZ-160 | 2.5MPa | 10KPa~0.4MPa | 50KPa | DN50、 DN80、DN100 | DN50-100、 DN80-150、 | PN40 | -20℃ |
RZ-100 | 0.1~2.4MPa | ||||||
2.調壓裝置可調輸出壓力范圍
| 輸出壓力（MPa） | ||
編號 | 顏 色 | RZ-160指揮器 | RZ-100A指揮器配（0.1-4MPa）兩級先導，用于入口壓力變化＞1.5MPa。 |
2 | 藍 | 10 - 20KPa |
|
3 | 黃 | 20 -50KPa | 0.2 - 0.5MPa |
4 | 棕 | 50 -100KPa | 0.4 - 1MPa |
5 | 紅 | 0.1 - 0.2MPa | 1 - 2MPa |
6 | 綠 | 0.2 - 0.4MPa | 0.2 - 2.4MPa |
3.穩壓和關閉精度
| 出口壓力范圍 | 穩壓精度 AC | 關閉壓力 SG |
RZ-160 | 10 - 50KPa | 10 | 20 |
≥50KPa | 5 | 10 | |
RZ-100 | 0.2 - 0.3 MPa | 10 | 20 |
0.3-0.5MPa | 10 | 20 | |
0.5-2.4 MPa | 5 | 10 |
4.切斷閥可根據不同的切斷壓力選擇如下驅動裝置和彈簧：
| 設定彈簧 | 超壓切斷 | 低壓切斷 | 反應 | ||||
編號 | 顏色 | 鋼絲 | 超壓切斷范圍 | 反應壓力與工作壓力最小差壓 | 低壓切斷范圍 | 反應壓力與工作壓力最小差壓 | ||
Q4 | 2 | 淺紅 | 3.2 | 4-10KPa | 2KPa |
|
| 5/2.5 |
5 | 淺藍 | 1.1 |
|
| 0.5-2KPa | 1KPa | 15/5 | |
Q5 | 3 | 深紅 | 3.6 | 20-80KPa | 10KPa |
|
| 5/2.5 |
5 | 淺藍 | 1.1 |
|
| 1.5-5KPa | 3KPa | 15/5 | |
Q6 | 3 | 深紅 | 3.6 | 60-200KPa | 20KPa |
|
| 5/2.5 |
5 | 淺藍 | 1.1 |
|
| 4-12KPa | 6KPa | 15/5 | |
Q12 | 2 | 黃色大紅 | 6.5 | 0.1-0.3MPa | 50KPa |
|
| 2.5/1 |
5 | 淺藍 | 2.8 |
|
| 15-80KPa | 40KPa | 10/5 | |
Q13 | 2 | 黃色大紅 | 6.5 | 0.4-1.4MPa | 0.2MPa |
|
| 2.5/1 |
5 | 淺藍 | 2.8 |
|
| 0.07-0.35MPa | 0.15MPa | 10/5 | |
注： *設定范圍的前半部分的AG值越高，則后半部分的AG值越低。
5. 流量系數（KG）值（Nm3/h）
| 流量系數KG* m3/h |
DN50 | 1350 |
DN80 | 3550 |
DN100 | 4500 |
DN50/DN100 | 1550 |
DN80/DN150 | 3800 |
DN100/DN200 | 5500 |
* 天然氣密度ρn=0.83Kg/m3
調壓器在不同進口壓力情況下的全開流量計算方法如下：
亞臨界狀態 超臨界狀態
壓力比P2/P1≥0.5 壓力比P2/P1＜0.5
式中的P 1 、P 2 分別是調壓器的進口和出口壓力，單位是bar 。
以上流量為標準狀態下天然氣的流量，其他介質應乘以相應系數f。
其中ρn為其他介質的密度值，單位為kg/m3。
結構材料
| 閥內件 | 皮膜 | 指揮器 |
鑄鋼 | 鋁合金、鋼 | 丁腈橡膠 | 鋁合金/鋼 |
外形尺寸及安裝：
調壓器外形尺寸：
| A | B | C | D | 驅動拆卸空間E |
50 | 282 | 400 | 228 | 290 | 400 |
80 | 430 | 430 | 375 | 325 | 500 |
100 | 435 | 430 | 400 | 325 | 500 |
50/100 | 300 | 370 | 228 | 290 | 400 |
80/150 | 440 | 500 | 375 | 325 | 500 |
100/200 | 450 | 500 | 375 | 325 | 500 |
連接管線
帶RZ-100A指揮器
| 帶指揮器RZ-100/RZ-00A |
取壓管線 φ12 | 取壓管線 φ10 |
調壓器的安裝：
調壓器工作范圍應與燃氣輸配管線壓力相符；
調壓器可水平、向下或者向上安裝；
調壓器殼體上箭頭方向應與安裝管線氣流流通方向一致；
如圖所示，調壓器取壓管取壓點應在調壓器出口直管段5倍出口直管直徑處，取壓點禁止開在管道下方；
調壓器出口宜安裝拆卸塊，便于維護；
天津新科成套儀表有限公司可提供不同壓力、流量用的燃氣調壓器，進口壓力從0.02MPa到4.0MPa。出口壓力從1KPa到4.0MPa。產品涵蓋了從民用到工商用戶、燃氣輸配用的各種調壓器。同時還提供相應的安全裝置。根據客戶需求可附加消音器、降流量系數閥芯、內置放散閥、加速指揮器、閥位指示、閥位遠傳、手動切斷、切斷遠傳、遠程調壓、遠程切斷、流量控制、切斷邏輯控制、 IC卡控制等功能。
型號說明：
公稱尺寸：進出口公稱尺寸不同時用“進口管徑值--出口管徑值”形式表示，進出口公稱管徑相同時記為“進口管徑值”。
連接方式：螺紋連接，代號—L；法蘭連接，代號—F（可省略）。
閥體代號：曲流式，代號—Q（可省略）；軸流式，代號—Z、ZA、ZA1等；輻流式，代號—F；帶切斷—D
例1：RTZ-50/0.4D A2 QOB 是進口壓力為0.4MPa、 50口徑、A2驅動、帶切斷閥的直接作用式調壓器。
例2：RTJ-50-100/25F RZ-160 Q6 是進口壓力為2.5MPa、進口50出口100口徑、RZ-160指揮器、帶Q6切斷驅動切斷閥的輻流式的間接作用式調壓器。
具體型號產品樣本、說明書、操作手冊等技術資料請登陸：.cn
