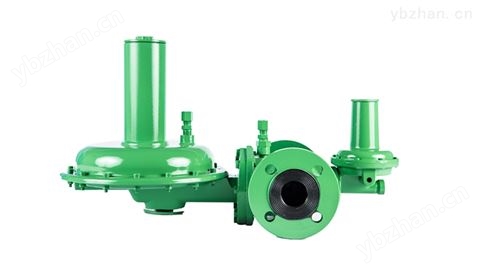

應用 適用于中低壓燃氣管網，廣泛用于商業和工業氣體裝置及城市供氣系統
應用
適用于中低壓燃氣管網，廣泛用于商業和工業氣體裝置及城市供氣系統。特別適用于流量驟變或用磁閥迅速關斷氣源的場所，通常是工業或民用鍋爐。
用于充分過濾的天然氣和所有非腐蝕性氣體。
特點
流通能力大
平衡閥芯設計，穩壓精度高
內置安全放散；
可選裝切斷閥
切斷驅動裝置可360°旋轉安裝，調壓驅動裝置可間隔90°旋轉安裝。
符合GB/T27790-2011標準
工作原理：如圖1所示，當調壓器下游需求增大時，出口壓力P2有下降的趨勢，此時，P2通過圖中所示的信號管，進入到主皮膜右側，皮膜感應到P2的下降，被調壓彈簧向右推動，杠桿向上，開閥彈簧使平衡閥芯開度增大，更多的P1通過調壓器閥口流向下游，從而P2增加，維持下游壓力的穩定。當調壓器下游需求減少時，其原理與上述過程相反。切斷閥：當P2增加或減少至設定點時，切斷閥皮膜帶動杠桿擺動，釋放鋼球，頂柱帶動切斷閥盤，實現切斷。
技術參數：
設計參數：
表1
設計壓力 | 進口壓力范圍 | 口徑 | 連接形式 | 使用環境溫度范圍 |
殼體0.4MPa； 驅動0.2MPa； | 0.01+出口壓力 ~0.4MPa； | DN40 | GB/T9119-2000 PN1.6RF法蘭 | -20℃～60℃ |
調壓裝置可調出口壓力范圍 ：
表2
設定彈簧 | 出口壓力（KPa） | |
編號 | 顏 色 | 驅動A1 |
1 | 灰 | 2 to 5 |
2 | 黃 | 4.5 to 10 |
3 | 棕 | 9 to 20 |
4 | 淺紅 | 15 to 30 |
5 | 深紅 | 25 to 40 |
6 | 淺藍 | 35 to 50 |
調壓和關斷精度 ： 表3
出口壓力范圍（KPa） | 穩壓精度AC | 關閉壓力等級SG* |
2～5 | 15 | 20 |
5～10 | 10 | 20 |
10～ | 5 | 10 |
*平均值:取決于驅動裝置和閥口直徑
流量表
表4
標準狀態的天然氣流量（Nm3/h） | ||||||
進口壓力MPa | 出口壓力KPa | |||||
2 | 5 | 10 | 20 | 50 | 不帶內置 切斷閥 乘以110%
| |
0.02 | 110 | 100 | 100 |
|
| |
0.05 | 200 | 200 | 180 | 160 |
| |
0.1 | 350 | 320 | 300 | 290 | 270 | |
0.2 | 480 | 500 | 540 | 540 | 500 | |
0.4 | 760 | 740 | 730 | 720 | 700 | |
天然氣密度ρn=0.83Kg/m3 其它介質乘以：人工煤氣（1.17）、空氣（0.78）、氮氣（0.79）
結構材料： 表5
殼體 | 閥口 | 閥桿 | 皮膜 | 連接體 | 驅動閥盤 | 切斷閥盤 | 切斷軸 |
球墨鑄鐵 | 不銹鋼 | 不銹鋼 | 丁腈橡膠夾布 | 鋁合金 | 鍍鋅鋼 | 壓鑄鋁 | 不銹鋼 |
Q0A切斷驅動參數：
表6
設定彈簧 | 超壓切斷壓力范圍* | 欠壓切斷壓力范圍** | 輸出壓力精度（%） | |||
編號 | 顏色 | 超壓調壓 范圍 （KPa） | 輸出壓力與正常操作壓力之間的最小差值（ΔPo KPa） | 欠壓調壓 范圍 （KPa） | 輸出壓力與正常操作壓力之間的最小差值（ΔPo KPa） | |
1 2 3 4 5 | 黃 綠 黑 藍 紅 | 2 - 7 5 - 15 8 - 40 30- 120 100-160 | 3 5 10 25 30 |
|
| 10/5 10/5 5/2.5 5/2.5 5/2.5 |
6
| 白 |
|
| 1 - 3
| 1.2
| 15/5
|
注：* 如果控制裝置同時給定上部和下部輸出壓力，則兩者之間的差值必須大于表中給出的1.1×（ΔPo +ΔPu）
** 表中前半部分（1-5）的AG值越高，后半部分（6）的AG值越低
反應時間： ≤ 1秒。
外形尺寸及安裝：
取壓管線： 調壓器 φ10 mm 、 切斷閥 φ10 mm
調壓器的安裝：
? 調壓器工作范圍應與燃氣輸配管線壓力相符；
? 調壓器的調壓端向下或者向上安裝；切斷驅動裝置可360°旋轉安裝，調壓驅動裝置可間隔90°旋轉安裝
? 調壓器殼體上箭頭方向應與安裝管線氣流流通方向一致；
? 如圖3所示，調壓器取壓管取壓點應在調壓器出口直管段5倍出口直管直徑處，取壓點禁止開在管道下方；
? 調壓器調壓室上方放空管應接放散管通大氣或者直接連接到室外通大氣；
天津新科成套儀表有限公司可提供不同壓力、流量用的燃氣調壓器，進口壓力從0.02MPa到4.0MPa。出口壓力從1KPa到4.0MPa。產品涵蓋了從民用到工商用戶、燃氣輸配用的各種調壓器。同時還提供相應的安全裝置。根據客戶需求可附加消音器、降流量系數閥芯、內置放散閥、加速指揮器、閥位指示、閥位遠傳、手動切斷、切斷遠傳、遠程調壓、遠程切斷、流量控制、切斷邏輯控制、 IC卡控制等功能。
型號說明：
公稱尺寸：進出口公稱尺寸不同時用“進口管徑值--出口管徑值”形式表示，進出口公稱管徑相同時記為“進口管徑值”。
連接方式：螺紋連接，代號—L；法蘭連接，代號—F（可省略）。
閥體代號：曲流式，代號—Q（可省略）；軸流式，代號—Z、ZA、ZA1等；輻流式，代號—F；帶切斷—D
例1：RTZ-50/0.4D A2 QOB 是進口壓力為0.4MPa、 50口徑、A2驅動、帶切斷閥的直接作用式調壓器。
例2：RTJ-50-100/25F RZ-160 Q6 是進口壓力為2.5MPa、進口50出口100口徑、RZ-160指揮器、帶Q6切斷驅動切斷閥的輻流式的間接作用式調壓器。
具體型號產品樣本、說明書、操作手冊等技術資料請登陸：.cn
