CPCI/PXI/PXIe/VME 工業機箱背板
西安方恒電子科技有限公司專業提供CPCI/PXI/PXIe/VME工業機箱，滿足標準19英寸上架、機箱2U/4U/6U/8U等高度規范，擴展卡支持標準3U CPCI/PXI、6U CPCI/VME等總線結構，單/雙模塊電源，直流或交流供電系統。
CPCI/PXI/PXIe/VME 工業機箱產品廣泛應用于石油、電力、智能交通、汽車、電子信息等工業領域，同時也可廣泛應用于特殊環境要求的航空、航天、兵器、核工業、船舶、科研高校院所等領域。
產品特性

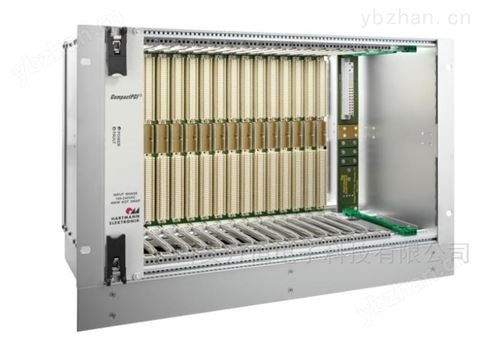

4U 19英寸鋁合金機箱，機架式安裝，兼容性強；
高密度、高容量設計，可支持20塊水平安裝的3U×160mm前插卡和20塊3U×80mm后插卡；
可快速裝卸的全模塊化結構，支持熱拔插，方便安裝與維護；
寬溫CPCI電源全冗余系統設計，輸入/輸出過流/過壓保護，自動負載均衡；
完善的EMC設計，良好的散熱系統，高可靠的連接方式，環境適應能力*；
技術規格
機箱：4U19"上架式結構機箱主體選用鋁合金型材，外表面本色導電氧化處理。
主體框架采用IEEE標準歐規鋁擠型材配合導軌結構
背板：3U CPCI背板，背板可選4～20槽，支持后出線
供電系統：ATX電源/CPCI電源可選
散熱系統：機箱底板安裝5個12V DC風扇，從底部往上吹風
結構尺寸：428.6×296×177mm（W×D×H）
工作溫度：0 ～+50℃（ATX電源） -40 ～+70℃（CPCI電源）
存儲溫度：-40 ～+85℃
濕度：5%～95%，非凝露
3U 8槽 CPCI背板
產品特性
遵循PICMG 2.0 R3.0核心規范
遵循PICMG 2.1 R1.0熱插拔規范
遵循PICMG 2.9 R1.0系統管理規范
遵循PICMG 2.10 R1.0鍵位規范
技術規格
PCB外形尺寸：162.56×128.7×3.8mm（寬×高×厚）
PCB層數：10層
支持1個系統槽，7個外圍槽，支持3U插卡
支持M3接線柱供電
電源壓降：＜20mV
V(I/O)設置: 可支持3.3V和5V，默認為5V
總線阻抗: 65ohm ±10%
工作溫度: -40℃～+85℃
存儲溫度: -55℃～+85℃
