產品說明:

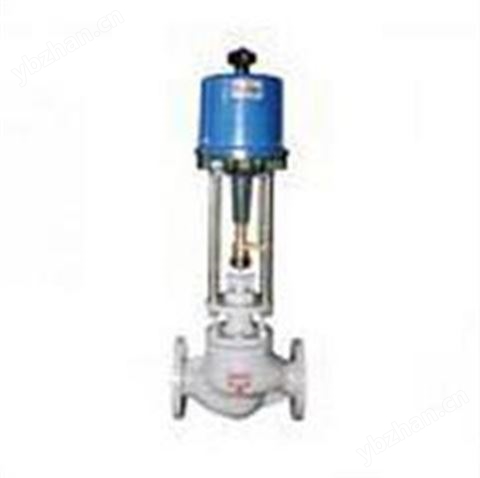

QSLP/M型智能型電動調節閥
智能型電動調節閥由PSL智能型直行程電動執行機構，它直接接受4-20MA/4-12MA/12-22MA/0-5V/1-5V等控制信號，輸出隔離4-20MA閥位反饋信號，具有自診斷功能，使電機帶動減速器，運行而產生軸向推力，閥芯作相應移動，從而達到對壓力、流量、溫度、液位等工藝參數的調節，便可輕松滿足您對高性能電動調節閥的需求，可以廣泛地適用于電力、石油、化工、冶金、醫藥、輕工、建材、鍋爐等行業。
◆技術參數
輸入信號：4-MA 4-12MA 12-20MA 1-5V
輸入電阻：200Ω
電源電壓：220V 50-60Hz
靈敏度：150uA
非線性偏差：≤±3.5%
正反行程偏差：≤3%
沌滯后：≤1%
使用環境溫度：電動調節閥0-+55℃
使用環境濕度：電動調節閥≤95%
允許泄漏量：QSLP型為KV值的0.01% QSLM型為ＫＶ值的０．１％
流量能力偏差：≤±10%（當Cv≤5時，≤±15%）
流量特性偏差：≤±10%（當Cv≤5時，≤±15%）
流通能力Cv是當調節閥全開，閥兩端壓差為1kgf/cm2,介質重度為1g/cm2時，流經調節閥的以m3或T/h許的流量數。
公稱通徑 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
閥座直徑DNmm | 10 | 12 | 15 | 20 |
額定流量系數KV | QSLP | 1.2 | 2 | 3.2 | 5 | 8 | 12 | 20 | 32 | 50 | 80 | 120 | 200 | 280 | 450 | 700 | 1000 | 1450 | 1900 |
QSLM | ----- | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1600 | 2200 | 2800 |
流量特性 | 直線、等百分比 |
行程mm | 10 | 16 | 25 | 40 | 60 | 100 |
出軸推力N | 2000 | 4000 | 8000 | 16000 | 2000 |
執執機構型號 | PSL-202 | PSL-204 | PSL-208 | PSL-316 |
作用方式 | 電開式（K） 電關式（B） |
信號（mA.DC） | 4-20mA 4-12mA 12-20mA 0-5V 1-5V |
◆電動調節閥的法蘭標準按下述規定選用：
公稱壓力PN1.6、按JB78-59鑄鐵法蘭選定；
公稱壓力為PN4.0、6.4按JB79-59鑄鋼法蘭選定。
◆電動調節閥通常情況下，根據公稱壓力，工作溫度不同，其閥體材料如下所述：
鑄鐵HT200：公稱壓力1.6MPA，工作溫度-20-+200℃；
鑄鋼ZG25:公稱壓力4.0、6.4MPA工作溫度-40-+250℃（帶散熱片時高工作溫度可達-40-+450℃）
鑄不銹鋼：ZG1Cr18Ni9Ti,公稱壓力4.0、6.4MPA，工作溫度-60-+250℃（帶散熱片時高工作溫度可達-60-+450℃）
公稱通徑DN | A | L | H | H1 |
QSLP | QSLM |
PN1.4 | PN4.0 | PN6.4 | 普通型 | 熱片型 | 普通型 | 熱片型 | QSLP | QSLM |
20 | 260 | 180 | 185 | 190 | 653 | 804 | / | / | 65 | / |
25 | 184 | 197 | 210 | 665 | 816 | 670 | 820 | 112 | 117 |
32 | 200 | 210 | 220 | 671 | 822 | 673 | 823 | 118 | 120 |
40 | 222 | 235 | 251 | 683 | 834 | 693 | 843 | 129 | 139 |
50 | 254 | 267 | 286 | 698 | 849 | 698 | 848 | 144 | 144 |
65 | 310 | 276 | 292 | 311 | 789 | 949 | 799 | 959 | 178 | 188 |
80 | 298 | 317 | 337 | 792 | 952 | 809 | 969 | 191 | 208 |
100 | 352 | 368 | 394 | 796 | 956 | 821 | 981 | 195 | 220 |
125 | 410 | 425 | 440 | 847 | 1062 | 872 | 1087 | 245 | 270 |
150 | 451 | 473 | 508 | 855 | 1070 | 882 | 1098 | 255 | 280 |
200 | 600 | 612 | 650 | 894 | 1109 | 924 | 1139 | 290 | 320 |
250 | 350 | 650 | 670 | 690 |
|
| 1156 | 1368 | 380 | 440 |
300 | 740 | 770 | 800 |
|
| 1215 | 1427 | 435 | 502 |
350 | 850 | 860 | 870 |
|
| 1420 | 1635 | 465 | 580 |
400 | 920 | 950 | 970 |
|
|
|
|
|
|
