<ul id="qqie6"></ul> 東莞市中特精密儀器科技有限公司
| 參 考 價 | 面議 |
產品型號
品 牌
廠商性質其他
所 在 地東莞市
聯系方式：孟經理查看聯系方式
更新時間：2025-05-16 08:34:32瀏覽次數：70次

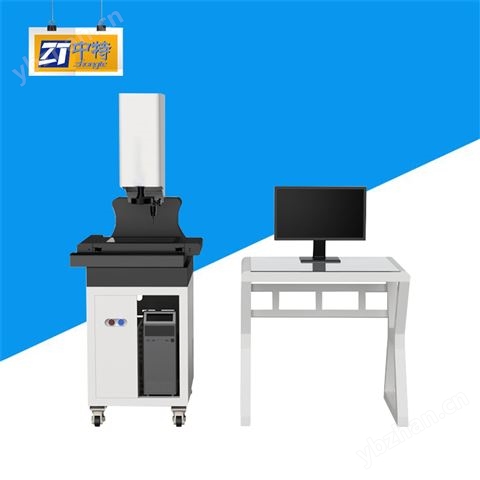

聯系我時，請告知來自 儀表網名稱 型號 量程 重量 外形尺寸 全自動影像測量儀 JY3020-CNC 650*810*1000 240 580*680*980
型號 | CNC-3020 |
行程量程 | 300*200*180 |
外形尺寸 | 580*680*980 |
重量 | 240 |
承重 | 20 |
測量精度 | X/Y軸（3+L/200）μm |
| Z軸（5+L/200）μm |
L表示測量長度，以毫米為單位 | |
Z軸的機械精度，聚焦的精度與工件表面有很大關系 | |
速度 | XY軸280mm/s |
| Z軸100mm/s |
溫度 | 20℃±2℃ |
溫度變化 | ＜2℃/hr |
濕度 | 30-80% |
振動 | ＜0.002g, ＜15HZ |
電源 | 200-240Vac 50/60Hz 單相：700W |
序號 | 名稱 | 分項名稱 | 規格及主要技術參數 |
1 | 機械本體 | 主機 | 影像測量系統,三軸CNC控制 |
2 | 機械結構 | 三軸花崗巖主體結構，物理性能穩定 | |
3 | 光柵尺 | SINPO閉合式光柵尺，分辨率1um | |
4 | 導軌 | FY-V平行精密滾珠交叉導軌 | |
5 | X/Y/Z軸驅動 | UWC直流精密伺服電機驅動 | |
6 | 關系系統 | 攝像機 | 海康威視千兆網彩色工業數字攝像機 |
7 | 鏡頭 | 普密斯6.5:1可變倍鏡頭 | |
8 | 放大倍率 | 光學放大倍率:0.7~4.5X | |
9 | 表面光 | 影像放大倍率:21~200X | |
10 | 輪廓光 | 五環8區LED冷光源，256級亮度可調 | |
11 | 軟件系統 | ZONSON2D測量軟件 | LED冷光源，256級亮度可調 |
12 | 電控新天 | UWC4000|電控系統 | CNC版 |
13 | 操作手柄 | CNC版 | |
14 | 軸承配件 | 日本NSK高速軸承 | 影像測量儀專用手柄 |
15 | 限位開關鍵 | 日本歐姆龍點限位開關 | 日本NSK高速軸承 |
16 | 聯軸器 | 日本米思米聯軸器 | 日本歐姆龍點限位開關 |
17 | 附件 | 操作電腦 | 日本米思米聯軸器 |
18 | 出廠合格證 | 設備工業電腦 | |
19 | 軟件優盤 | 經甬精校驗合格 | |
20 | 保修說明書 |
