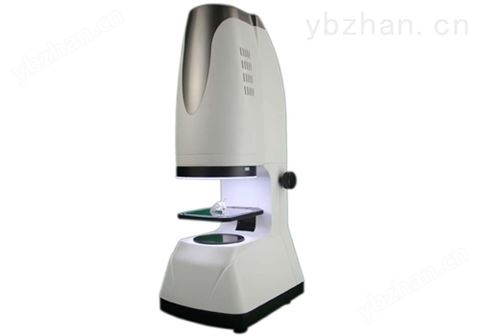

ZTSW-100一鍵式快速測量?jī)x
任意擺放，自動建立基準及檢測產品數量（備注該行數字需突出）
ZTSW-100為通用型儀器，100mm以?xún)?nèi)的產品均可采用該款機型測量，廣泛用于膜切、五金彈片、緊固件、lc芯片、軸類零件等產品測量。
可搭配同軸光、遠心平行光檢測。
ZTSW-100一鍵式快速測量?jī)x優勢：
1. 高效：100個數據/秒
2. 自動擺正：任意擺放產品，無須夾具定位。
3. 自動擺正：減少人為誤差，軟件自動匹配模版。
4. 實時SPC分析：自動輸出SPC分析報告，可輸出CA、PPK、CPK、PP值及曲線管制圖；
5. 數據追蹤：數據自動存入數據庫，具備可追索性[查詢產品檢測的日期和執行操作者]
6. 輪廓分析：軟件自動識別輪廓曲線、點、點、R角、直線度、真圓度、平行度等形為公差。
7. 可實現上光、底光捕促測量。
產品參數
| 機臺名稱及型號 | 一鍵式快速測量?jī)x ZTSW-100（標準機型） |
| 圖像傳感器 | ZTXGSW專用高清 500萬像素工業CCD |
| 視野 | 100mm |
| 顯示單位 | 0.0001mm |
| 重復精度 | ±0.001mm |
| 測量精度 | ±0.005mm |
| 相機界面 | Gige千兆以太網(傳輸率:1G/S) |
| 工作距離 | 120mm |
| 鏡頭 | ZTXGSW專用雙側遠心鏡頭 |
| 軟件版本 | V.156 | ZTXGSW一鍵式專用軟件 |
| 重量 | 20KG |
| 外觀尺寸 (長*寬*高) | 300mmx400mmx700mm |
| 環境要求 | 20±5℃ 1℃/h 2℃/24h 1℃/m |
| 照明系統 (選購) | 遠心平行背光源 | 遠心透光照射 (顏色:綠色) |
| 環形光源 | 可程控LED (顏色:白色) |
| 電源電壓 | AC100~240V 50/60Hz |
| 相機電壓 | 輸出/ 額定負荷 DC24V0.6A 以下 |
| 特殊光源 (選購) | 同軸光源 | 同軸光落射(顏色:白色/紅色) |
| 圓頂積分光源 | 圓頂積分光源 |
軟件功能介紹
基本測量功能：點、線、圓、弧、樣條曲線、多點線、多段弧、R角、點云、識別點、框選圓。
標注功能：對齊、垂直水平、角度、半徑、直徑、面積、周長標注、螺紋中徑、批量標注。
形為公差：直線度、真圓度、對稱度、垂直度、位置度、平行度。
命令構造：中心線、平分線、切點、點、點、卡尺、中心點、頂點線。
軟件權限設置：字體修改、識別模式、公差設置、操作人員管理、程序修改權限。
報告功能：SPC分析報告（CPC/CA/PPK/CP/PP）值，制程能力分析、X管制圖、R管制圖。
