圓度/圓柱度測量儀

詳細介紹

產品參數/ Product parameter

產品描述：

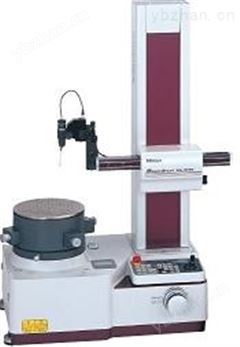

Roundtest (圓度、圓柱形狀測量儀)

RA-2100AS / DS / AH / DH

211 系列 — 圓度/ 圓柱度形狀測量儀

RA-2100 提供高精度、高速度、高性能的圓度測量。可對工件進行全自動的或帶數字調整臺（DAT）的人工調心、調水平。調心、調水平以往是一項難度大、精度要求高的工作，使用RA-2100 則變得非常簡單，不必經過特殊培訓就可成功操作，總體測量時間大為縮短。RA-2100 配上功能強大的數據分析軟件ROUNDPAK 就配置齊全了，該軟件只需鼠標控制圖標即可輕松操作，使測量的功能更強大，操作更簡便。

技術參數
旋轉工作臺
　重復精度 (徑向) : (0.02+3.8H/10000)μm
　重復精度 (軸向) : (0.02+3.8X/10000)μm
H 為測量高度 (mm), R 為測量半徑 (mm)
　轉速: 2, 4, 6, 10rpm
　工作臺有效直徑: ?235mm (?200mm: DS, DH 型)
　調心幅度: ±3mm (±5mm: DS, DH 型)
　調水平幅度: ±1°
　測量直徑: ?300mm
　工件直徑: ?580mm
　工件重量: 30kg
垂直軸 (Z 軸)
　垂直移動: 300mm (500mm: AH, DH 型)
　直線度 (λc2.5): 0.12μm / 100mm, 0.18μm / 300mm*
　 (*0.3μm / 500mm: AH, DH 型)
　與轉臺軸的平行度: 0.7μm / 300mm
(1.2μm / 500mm: AH, DH 型)
　定位速度: 35mm/s
　測量速度: 0.5, 1, 2, 5mm/s
　檢測高度: 300mm (外徑), 300mm (內徑)
[500mm: AH, DH 型]
　檢測深度: 100mm
水平臂 (X 軸)
　水平移動: 175mm (包括旋轉工作臺旋轉中
心的突出量25mm)
　直線度 (λc2.5): 0.7μm / 150mm
　水平移動: 1.0μm / 150mm
　定位速度: 利用操縱桿，20mm/s
　測量速度: 0.5, 1, 5mm/s
測針和測頭
　測量范圍: ±400μm (±5mm：跟蹤范圍)
　測力: 7 - 10mN (5 級)
　標準側頭: 12AAB681、硬質合金球、?1.6mm
　測量方向: 雙方向
　測頭角度調整: ±45° (帶刻度)

數據分析系統
　分析軟件: ROUNDPAK
　濾波類型:
　　2CRPC-75%, 2CRPC-50%, 2CR-75% (相位校正), 　　　
　　2CR-50% (相位校正)、高斯濾波器、濾波器關斷
　截止值:
　　15upr, 50upr, 150upr, 500upr, 1500upr, 15-150upr, 15-500upr,
　　15-1500upr, 50-500upr, 50-1500upr, 150-1500upr, 手動設定
　用于圓度評估的參考圓:
　　LSC, MZC, MIC, MCC
供氣
　氣壓: 390kPa (4kgf/cm2)
　耗氣量: 30L/min.
電源: 100V AC – 240V AC, 50/60Hz
尺寸 (W x D x H): 667 x 475 x 900mm
(667 x 475 x 1100mm: AH, DH 型)
重量: 180kg (200kg: AH, DH 型)

選件
350850: 圓柱直角規
356038: 用于測量較低工件的輔助臺
12AAF203: 測頭延長支架 (高度延長2 倍)
12AAF204: 大直徑工件輔助測頭支架
211-045: 倍率校正規
211-014: 卡盤 (外徑: 1 - 85mm、內徑: 33 - 85mm)
211-032: 定心卡盤 (外徑: 1 - 75mm、內徑: 14 - 70mm)
211-031: 微型卡盤 (外徑: 1.5mm)
178-023: 防振臺
178-024: 防振臺架
12AAB949: 護罩
———: 可更換測針
