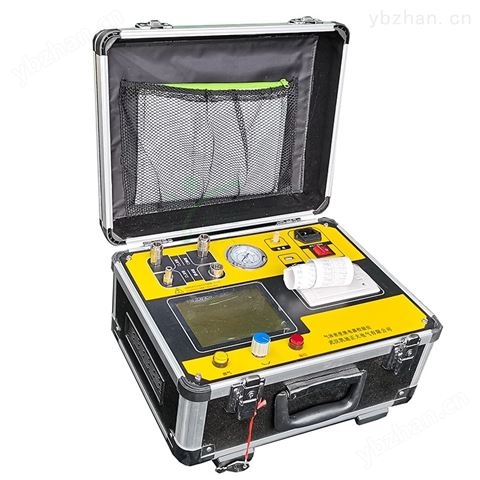

一、凱迪正大六氟化硫密度繼電器檢測儀產品概述
SF6開關是電力系統廣泛使用的高壓電器，SF6開關的可靠運行已成為供用電部門最關心的問題之一。SF6氣體密度繼電器是用來監測運行中SF6開關本體中SF6氣體密度變化的重要元件，其性能的好壞直接影響到SF6開關的運行安全。現場運行的SF6氣體密度繼電器因不常動作，經過一段時期后常出現動作不靈活、觸點接觸不良等現象，有的還會出現密度繼電器溫度補償性能變差，當環境溫度突變時常導致SF6密度繼電器誤動作。因此DL/T596-2005《電力設備預防性試驗規程》規定：各SF6開關使用單位應定期對SF6氣體密度繼電器進行校驗。從實際運行情況看，對現場運行中的SF6密度繼電器、壓力表進行定期校驗也是非常必要的。
本產品攜帶方便、操作簡單、測試精度高、穩定性強、可靠性好，體現了儀器“智能型"的特點。
二、凱迪正大六氟化硫密度繼電器檢測儀產品特性
儀器主要功能是測量SF6氣體密度繼電器的報警值、閉鎖值、報警回復值、閉鎖回復值，測量過程可單閉鎖測量和雙閉鎖測量，同時儀器有常溫壓力表校驗和20度壓力表校驗的功能。
2.1執行標準
序號 | 標準名稱 |
1 | DL/T 259-2012 六氟化硫氣體密度繼電器校驗規程 |
2 | DL/T 596-2005 電力設備預防性試驗規程 |
3 | GB/T 22065-2008 壓力式六氟化硫氣體密度控制器 |
4 | GB/T 11287-2000 電氣繼電器 |
2.2儀器特征
1.測試精度高：核心元器件采用進口器件，集成程度高、精度高、重復性好、
可靠性高。
2.高度智能化：校驗過程無需恒溫室，在任意有效溫度范圍內均可對SF6氣體
密度繼電器、壓力表進行校驗。運用壓力與溫度動態補償算法，自動完成壓力測量和20℃等效壓力值轉換，并顯示當前溫度下的壓力、20℃時的等效壓力，解決SF6氣體密度繼電器現場校驗難的難題。
3.功能強大：能同時測試一組報警信號、二組閉鎖信號，并具有常溫壓力表校驗和20度壓力表校驗功能。
4.人機界面友好：配置大屏幕中文液晶屏和旋轉鼠標人機接口，操作簡單、界
面美觀、所有參數及狀態一目了然。測試過程儀器自動完成，無需人工干預，避免繁瑣的人工氣路調節操作。
5.配套過渡接頭全：本產品為便攜式儀器，配備多種型號過渡接頭，大多數型號開關密度繼電器不用拆卸即可進行現場校驗。
6.耗氣量少：校驗過程中耗氣量極少，不浪費SF6氣體，測試成本低，無污染。
7.支持?jǐn)?shù)據存儲：儀器內置存儲器，即時保存試驗結果，具有掉電數據保存功
能，隨時查詢和打印歷史試驗數據。
8.支持報表打印：漢字報表式打印測試結果，并對試驗結果進行智能分析。
9.時鐘修改：具有在線修改系統時鐘的功能。
10.U盤轉存：支持U盤轉存試驗數據，通過PC機進行讀取，操作簡便快捷。
11.PC機軟件功能強大：PC機應用軟件功能強大，操作簡單，實現數據分析、保存、打印并生成完備測試報告，便于數據集中管理。
三、技術參數
1、測量方式：全自動測試
2、工作電壓：AC220V、50Hz
3、額定頻率：50Hz
4、測量精度：0.2級
5、壓力校驗范圍：0～0.9MPa
6.測量范圍：0～1.000Mpa
SF6密度繼電器：單報警、單閉鎖、單報警單閉鎖、單報警雙閉鎖
常溫氣體壓力表：0～1MPa任意壓力點校驗
20度氣體壓力表：0～1MPa任意壓力點校驗
6、壓力顯示分辨率：0.001MPa
7、環境溫度顯示分辨率：0.1°C
8、存儲容量：50組
9、環境溫度測量范圍：-20℃～80℃
10、工作濕度：￡90%RH
11、校驗對象：單報警、單閉鎖、單報警單閉鎖、單報警雙閉鎖
12、顯示方式：320×240圖形點陣單色液晶屏
13、操作方式：旋轉鼠標（一鍵飛梭）輸入（中文界面、按鍵輸入）
14、打印機型：高速微型打印機
15、打印方式：漢字報表式打印
16、外形尺寸：主機365×300×220(mm3)
17、附件箱400×370×200(mm3)
18、SF6氣體密度顯示方式：被測環境下的壓力、20℃時的等效壓力。
19、儀器重量：8kg
