帶側裝手動氣控截止閥

返回列表頁

參考價: ￥ 2800

訂貨量: ≥1 件

具體成交價以合同協議為準

產品型號J6S41H

品牌其他品牌

廠商性質生產商

所在地上海

在線詢價收藏產品

聯系方式：余梨查看聯系方式

更新時間：2021-08-20 16:13:34瀏覽次數：318次

聯系我時，請告知來自儀表網

產品分類 品牌分類

  氣動閥門選項

氣動截止閥門

氣動調節閥

氣動閘閥

全部產品列表

  其他品牌

上海申弘閥門有限公司

經營模式：生產廠家

商鋪產品：145條

所在地區：上海上海

聯系人：余梨（客服）

詢價 給他留言

產品簡介

產地	國產	加工定制	是

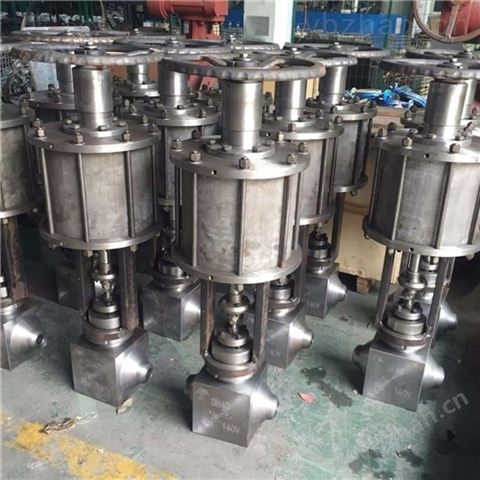

J6S41H帶側裝手動氣控截止閥為增力型執行機構，從國外剛引進時也稱為系統執行機構，這是一種新穎的執行機構。它的結構特點在于把執行機構的薄膜式膜頭裝在支架的側面，采用杠桿傳動把力矩放大，擴大機構的輸出力，所以也是一種增力式執行機構。

詳細介紹

J6S41H帶側裝手動氣控截止閥產品說明

本實用新型涉及一種截止閥，更確切的說是一種立式氣控平衡截止閥。立式氣控平衡截止閥是一種壓力氣源控制的截止閥，在高壓系統中控制流體的通斷，實現開關控制。現在市場上的氣控閥，氣缸部位與主閥部是分體式連接，體積較大，所需安裝空間也較大。現在市場上的氣控閥，其閥芯所受的介質軸向力，由于設計結構的限制，都沒有達到*平衡，因此同一種口徑閥門體積相對較大，性能與壽命達不理想。本實用新型的目的是提供一種立式氣控平衡截止閥，能夠解決上述的問題。
直行程氣動執行器分為兩大類
雙作用直行程氣動執行器電氣故障時氣動閥門保位
單作用直行程氣動執行器電氣故障時氣動閥門或開或關
可配手動操作裝置，當沒有能源（氣源、或是電源時）可采用手動緊急打開閥門。
標準化的配置運行平穩啟/閉時間短，斷信號時，具有保護功能，電氣能源故障時有氣動/手動轉換裝置
直行程氣動執行器常用的附件：
定位器：控制氣動閥門的開度，以達到調節管道壓力或者流量的作用。與電腦PLC連接便可自動化控制。
電磁閥：遠離操作現場通過電源控制閥門的開或者關，使人遠離惡劣的工作環境，連接電腦PLC即可實現自動化控制。
限位開關或者行程開關：反饋開或者關的位置信號，以便電腦PLC讀出，但于遠程控制或都自動化控制閥門。
氣缸：鋁合金、優質碳素鋼或都SS304不銹鋼鍍硬鉻表面硬化處理。
活塞桿：45號優質碳素鋼鍍硬鉻硬化處理。
活塞：鋁合金，或都45號鋼及SS304不銹鋼。

本實用新型為實現上述目的，通過以下技術方案實現:
為了進一步實現本實用新型的目的，還可以采用以下技術方案:所述活塞與閥體之間安裝第二C型圈，第二C型圈的下部安裝第三檔圈。所述導向套與閥體之間安裝第三C型圈，第三C型圈的上部安裝第二檔圈。所述閥芯的下部與閥體之間安裝第四C型圈，第四C型圈的下部安裝檔圈。
氣動側裝式執行機構也稱為增力型執行機構，從國外剛引進時也稱為系統執行機構，這是一種新穎的執行機構。它的結構特點在于把執行機構的薄膜式膜頭裝在支架的側面，采用杠桿傳動把力矩放大，擴大機構的輸出力，所以也是一種增力式執行機構。根據動作方式的要求，只要調整部分零件的安裝位置，就能實現正作用和反作用的變換。圖2_15表示它的結構和動作原理，在圖：2-15 (a)中，當氣壓信號輸人氣室后，產生水平方向的推力，使推桿1帶動搖板2逆時針方向轉動，再通過連接板3使連桿4帶動閥芯向下移動，實現氣關動作，即成為正作用執行機構。在中，連接板已被連接到搖板2的右側，能夠實現氣開動作，即成為反作用式執行機構。

為了配合用戶實現操作自動化，我廠除供應本系列產品之外，還可單獨提供包括支架在內的氣缸體，幫助用戶對已有的種類繁多的手動閘閥進行改造。將我廠生產的氣缸體安裝在手動閘閥的閥體大蓋上，即可構成雙缸式氣動手動兩用閘閥。
1、氣動
· 打開平衡閥，關閉氣源
· 輕松轉動手輪，逐漸使手柄推移手動指牌位置；
· 轉動手輪逆時針閥門關，順時針閥門為開。
2、手動--->氣動(有氣源時)
· 打開氣源，關閉平衡閥；
· 輕松轉動手輪，手柄回復氣動指牌位置，即閥門自動控制。
· 嚴禁敲打或撞擊手柄

應用規范：

設計與制造		GB/T1223
連接端尺寸	結構長度	GB/T12221
	法蘭尺寸	JB/T79
檢驗與試驗		JB/T9092
材料	碳鋼	GB/T12229
	不銹鋼	GB/T12230
	合金鋼	Q/ZB6
標志		GB/T12220
供貨		JB/T7928

四、J6S41H帶側裝手動氣控截止閥性能參數：

氣動截止閥型號	公稱壓力Mpa	試驗壓力			說明
氣動截止閥型號	公稱壓力Mpa	強度（水）Mpa	密封（水）Mpa	低壓密封（水）Mpa	說明
J6S41H/W/Y/F-16C/P/R	1.6	2.4	1.76	0.6	強度為公稱壓力1.5倍
J6S41H/W/Y/F-25C/P/R	2.5	3.75	2.75	0.6	強度為公稱壓力1.5倍
J6S41H/W/Y/F-40C/P/R	4.0	6.0	4.4	0.6	密封為公稱壓力1.1倍
J6S41H/W/Y/F-64C/P/R	6.4	9.6	7.0	0.6
J6S41H/W/Y/F-100C/P/R	10.0	15.0	11.0	0.6

五、技術參數：

配置閥	公稱通徑（DN/mm）	50～700
	公稱壓力（DN/MPa）	1.6～10.0
氣缸類型		單缸單活塞雙動作/雙缸雙活塞雙動作（任選）
工作介質		經凈化壓縮空氣
介質溫度		5～55℃（低于5℃的壓縮空氣需經特殊除水處理）
工作環境		潮濕、多塵、易燃、易爆
氣缸操作壓力（MPa）		0.25～0.5
閥門	公稱通徑（DN/mm）	50～100	125～200	250～300	350～400	500～600	700
	開關全行程切斷時間/S	＜4	＜8	＜13	＜16	＜22	＜25
氣動/手動裝置形式		手輪上裝式/手輪中間式（任選）
氣動/手動裝置操作		詳見指示牌所示、操作要領
閥門控制型式		單電控/雙電控（任選）可提供防爆型
執行機構與閥連接		氣動控制閥數據單

六、執行機構尺寸：

公稱通徑（DN/mm）	50	80	100	125	150	200	250	300	350	400	450	500	600	700
氣缸內徑（mm）	120～160			200		300		360		400			615
單缸高度（H/mm）	405	475	525	565	605	780	830	930	1000	1080	1130	1200	1300	1450
雙缸高度（H/mm）	560	630	680	720	760	930	980	1080	1150	1230	1280	1350	1450	1600

七、主要零件材料：

零件名稱	材料
閥體、閥蓋、閥板	鑄鋼/不銹鋼
閥體及閥瓣的密封面	硬質不銹鋼/司太立合金/PTFE
閥桿	不銹鋼
雙頭螺栓	35號鋼
氣缸	20號無縫鋼管
活塞	鑄鋁合金
手動螺母	青銅
密封圈	石棉橡膠板纏繞式金屬石墨墊片
活塞環及軸環	耐油橡膠O型圈
填料函	石墨

J6S41H帶側裝手動氣控截止閥外形連接尺寸

A公稱壓力PN(MPa)	公稱通徑DN(mm)	標準值									參考值
A公稱壓力PN(MPa)	公稱通徑DN(mm)	L	D	D1	n2	D6	b	f	f1	Z-φd	L1	H
1．6	50	230	160	125	100	/	16	3	/	4-φ18	185	645
	65	290	180	145	120	/	18	3	/	4-φ18	232	690
	80	310	195	160	135	/	20	3	/	8-φ18	232	715
	100	350	215	180	155	/	20	3	/	8-φ18	232	770
	125	400	254	210	185	/	22	3	/	8-φ18	283	780
	150	480	280	240	210	/	24	3	/	8-φ23	283	810
	200	600	335	295	265	/	26	3	/	12-φ23	283	967
	250	622	405	355	320	/	30	3	/	12-φ25	283	1143
	300	698	460	410	375	/	30	4	/	12-φ25	283	1292
2.5	50	230	160	125	100	/	20	3	/	4-φ18	185	645
	65	290	180	145	120	/	22	3	/	8-φ18	232	690
	80	310	195	160	135	/	22	3	/	8-φ18	232	715
	100	350	230	190	160	/	24	3	/	8-φ23	232	770
	125	400	270	220	188	/	28	3	/	8-φ25	283	780
	150	480	300	250	218	/	30	3	/	8-φ25	283	810
	200	600	360	310	278	/	34	3	/	12-φ25	283	967
	250	622	425	370	332	/	36	3	/	12-φ30	283	1143
	300	698	485	430	390	/	40	4	/	16-φ30	283	1292
4．0	50	230	160	125	100	88	20	3	4	4-φ18	185	645
	65	290	180	145	120	110	22	3	4	8-φ18	232	690
	80	310	195	160	135	121	22	3	4	8-φ18	232	715
	100	350	230	190	160	150	24	3	4．5	8-φ23	232	770
	125	400	270	220	188	176	28	3	4．5	8-φ25	283	782
	150	480	300	250	218	204	30	3	4．5	8-φ25	283	875
	200	600	375	320	282	260	38	3	4．5	12-φ30	283	1160

注：表中尺寸為不帶標準附件數據。另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取數據。

截止閥具有以下優點：

1、結構簡單，制造和維修比較方便。

2、工作行程小，啟閉時間短。

3、密封性好，密封面間磨擦力小，壽命較長。

截止閥的缺點如下：

1、流體阻力大，開啟和關閉時所需力較大。

2、不適用于帶顆粒、粘度較大、易結焦的介質。

3、調節性能較差。

截止閥的安裝與維護應注意以下事項：

1、手輪、手柄操作的截止閥可安裝在管道的任何位置上。

2、手輪、手柄及偉動機構，不允許作起吊用。

3、介質的流向應與閥體所示箭頭方向一致。

訂貨須知：

一、①產品名稱與型號②口徑③是否帶附件以便我們的為您正確選型④氣使用壓力⑤使用介質的溫度。
二、若已經由設計單位選定公司型號，請氣動截止閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門公司專家為您審核把關。產品所屬截止閥系列，感謝您訪問我們申弘閥門的如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。如需要了解更多其它減壓閥類產品的信息可以點擊減壓閥查看。

關鍵詞：截止閥氣動執行器氣動閥標準電磁閥
