| 產地 | 國產 | 加工定制 | 是 |
|---|

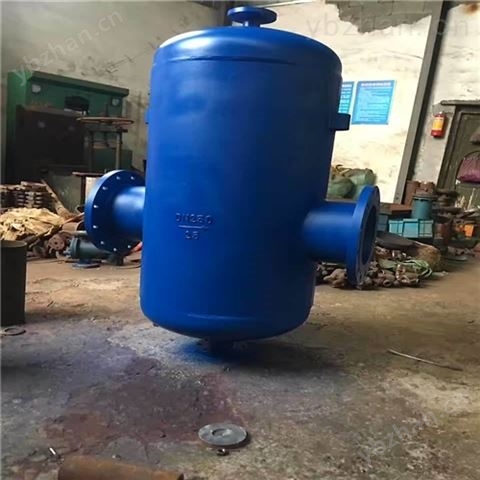

CF41法蘭式汽水分離器使蒸汽或壓縮空氣在流動中突然改變方向,將蒸汽或壓縮空氣中含有的水滴分離出來,減少蒸汽或壓縮空氣中的含水量。分離出的水滴集聚在分離器下面,通過另配的疏水閥排出。能保證用汽設備所用蒸汽或空中的干燥性，提高用汽設備的工作效率，延長設備的使用壽命。
CF41法蘭式汽水分離器 汽水分離器|CF41|分離器
一、產品介紹：
CF41型，是利用蒸汽流向急劇轉換方式、將蒸汽和蒸汽中含有的懸浮狀水滴分離開，提高了產品質量和生產效率。雖然分離器的設計多種多樣，但它們的目的都是除去不能通過疏水閥排掉的懸浮在蒸汽中的水分。一般用于蒸汽系統中的分離器有三種形式。
擋板型 - 擋板或折板式分離器由很多擋板構成，流體在分離器內多次改變流動方向，由于懸浮的水滴有較大的質量和慣性，當遇到擋板流動方向改變時，干蒸汽可以繞過擋板繼續向前，而水滴就會積聚在擋板上，有很大的通流面積，減少了水滴的動能，大部分都會凝聚，后落到分離器的底部，通過疏水閥排出。
汽旋型 - 汽旋或離心型分離器使用了一連串肋片以便產生高速氣旋，在分離器內高速旋轉流動的蒸汽。
吸附型 - 吸附型分離器內部的蒸汽通道上有一個阻礙物，一般是一個金屬網墊，懸浮的水滴遇到它后被吸附，水滴大到一定程度后，由于重力作用落到分離器底部。結合汽旋和吸附兩種形式的分離器也很常見，由于結合了這兩種方法整個分離效率會有所提高。
擋板式、汽旋式和吸附式分離器的主要不同是，擋板式分離器在較大的流速范圍內可以保持很高的分離效率，而汽旋式和吸附式分離器的分離效率只有在蒸汽速度13m/s以下才能達到98%，否則效率會很低，蒸汽速度為25m/s時，其分離效率大概僅為50%。研究表明，擋板式分離器在10m/s 到30m/s的流速之間分離效率很好，所以說如果有較大的速度波動，擋板式分離器用于蒸汽系統更為合適，況且如果管道選小，濕蒸汽的速度可超過30m/s。解決這一問題的方法之一是增大的口徑以及分離器上游管道口徑，以減小進入的蒸汽流速。
CF41型的工作原理是使蒸汽或壓縮空氣在流動中突然改變方向,將蒸汽或壓縮空氣中含有的水滴分離出來,減少蒸汽或壓縮空氣中的含水量。分離出的水滴集聚在分離器下面,通過另配的疏水閥排出。能保證用汽設備所用蒸汽或空中的干燥性，提高用汽設備的工作效率，延長設備的使用壽命。
汽水分離器原理:
大量含水的蒸汽進入汽水分離器，并在其中以離心向下傾斜式運動。夾帶的水份由于速度的降低而被分離出來。被分離出來的液體流入下部經疏水閥排出體外，干燥清潔的蒸汽從分離器出口排出。
三、 CF41法蘭式汽水分離器汽水分離器參數:
用途：CF41型汽水分離器，是利用蒸汽流向急劇轉換方式，將蒸汽與蒸汽中含有的懸浮狀水滴離開，提高了產品質量和生產效率。
特點：1、為蒸汽設備提高干度蒸汽，送往用汽設備，提高設備的熱效率。
2、并防止水擊，面分離出來的凝結水，由分離器下部的疏水閥排出。
3、UFS2型汽水分離器也適用于從壓縮空氣中分離凝結水。
二、產品特點：
1.為蒸汽設備提供高干度蒸汽，送往用汽設備，提高設備的熱效率，降低管道內的沖擊力。
2.并防止水擊，而分離出來的凝結水，由分離器下部的疏水閥排除。
3.UFS2型也適用于從壓縮空氣中分離凝結水。
三、 CF41法蘭式汽水分離器技術參數表 Technological parameter date
| Nominal diameter | Connection | Pressure rating（MPA） | Max allowable（℃） | External dimensions（mm）外形尺寸 | |||
L | H1 | H2 | D | |||||
CF11 | 15~20 | Thread螺紋 | 0.01~2.5 | 350 | 130 | 115 | 156 | 螺紋 |
25 | 150 | 155 | 222 | |||||
CF41 | 20~32 | Flange法蘭 | 0.01~2.5 | 350 | 320 | 65 | 100 | 螺紋 |
CF41 | 40~50 | Flange法蘭 | 0.01~2.5 | 350 | 460 | 80 | 140 | 螺紋 |
65 | 490 | 90 | 180 | |||||
CF41 | 80~100 | Flange法蘭 | 0.01~2.5 | 350 | 510 | 110 | 190 | 螺紋 |
CF41 | 125~150 | Flange法蘭 | 0.01~2.5 | 350 | 590 | 145 | 200 | 螺紋 |
UFS1 | 50 | Flange法蘭 | 0.01~2.5 | 350 | 270 | 80 | 260 | DN25法蘭 |
65 | 310 | 90 | 275 | |||||
UFS2 | 80 | Flange法蘭 | 0.01~2.5 | 350 | 400 | 98 | 330 | DN25法蘭 |
100 | 108 | 108 | ||||||
UFS3 | 150 | Flange法蘭 | 0.01~2.5 | 350 | 450 | 140 | 410 | DN25法蘭 |
200 | 168 | 435 | ||||||
UFS4 | 250 | Flange法蘭 | 0.01~2.5 | 350 | 550 | 203 | 517 | DN25法蘭 |
300 | 230 | 517 | ||||||
CF41法蘭式汽水分離器產品特
1、根據汽壓、水壓變化可自動調節進汽量，克服了振動、噪音等缺陷。
2、利用蒸汽升溫的同時，可實現增壓，大大減小水泵電機功率，達到節能的目的。
3、節能、熱效率高。蒸汽得以充分利用，與傳統換熱系統相比，熱效率高，節約蒸汽20%以
4、壽命長，免維護，壽命可長達十五
5、無需人員值班，節約人工費。廣泛適用于居民住宅、商務辦公樓、賓館、醫院、洗浴中心的采暖和供熱水系統以及電力、化工、橡膠、食品、造紙、制藥等行業。
訂貨須知：
一、①產品名稱與型號②口徑③是否帶附件以便我們的為您正確選型④使用壓力⑤使用介質的溫度。
二、若已經由設計單位選定公司的疏水閥型號，請型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門公司專家為您審核把關。如有疑問：請我們一定會盡心盡力為您提供優質的服務。提供zui全面、專業的“閥門系統解決方案"，也十分愿意幫助用戶解決生產中所遇到的難題。
