| 參 考 價 | 面議 |
產品型號XC1201B
品 牌
廠商性質其他
所 在 地
聯系方式：銷售查看聯系方式
更新時間：2021-07-25 12:13:33瀏覽次數：303次
聯系我時，請告知來自 儀表網XC1201B八通道PT100溫度記錄模塊,配合PT100電阻式溫度傳感器，基于工業通用MODBUS-RTU協議，實現低成本溫度狀態在線監測和記錄的實用型一體化模塊. 本模塊可應(1)SMT行業溫度數據監控 (2) 電子設備廠溫度數據監控(3) 冷藏庫溫度監測(4) 倉庫溫度監測 (5) 藥廠GMP監測系統(6) 環境溫度監控(7) 電信機房溫監控 (8) 空調控制系統及......
產品介紹：
1.可以記錄8個PT100溫度數據
2.有512k bit超大存儲空間
3.記錄時間間隔1-40000秒可調
4.三線制PT100溫度接入方式,最遠支持120米
5.支持記錄條數長達2730條
6.可手動記錄,隨時啟動或暫停記錄
8.數據可導成EXCEL格式,方便分析與保存
9.DC6-24V寬電源供電，支持RS485遠程實時采集有記錄查詢
10.實時采集及記錄雙重功能，有效保障重要數據的安全性
11.設備地址可設定，方便RS485組建議大型網絡
技術參數：
| 參數 | 值 |
| 輸入電壓 | DC6~24V，建議DC12V |
| 功率損耗 | 60mW (@DC12V) |
| 測溫范圍 | -30℃~300℃ |
| 分辨率 | 0.1℃ |
| 測量精度 | ±1%FSD 或<1℃ |
| 輸入通道數目 | 8通道 |
| 存儲空間 | 512000bit (可存儲2730條) |
| 定時時間間隔 | 1-43200秒（1-12小時） |
| 工作環境 | -10℃~85℃ 5~95%RH |
| 顯示方式 | 液晶顯示 |
| 存儲溫度 | -20℃~70℃ |
| 波特率 | 9600（可訂制其它波特率） |
| 通訊端口 | RS485 |
| 通訊方式 | Modbus-RTU協議 |
| 信號輸入 | 2線制/3線制Pt100 |
| 重量 | 0.2kg±%10 |
接口說明：

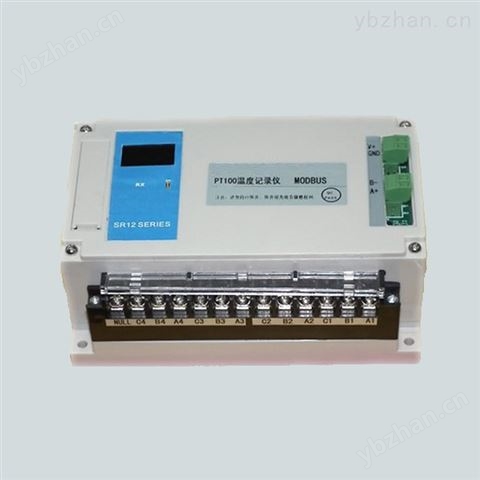

如上圖所示，設備由電源接口、RS485接口、傳感器接線座、通訊狀態指示燈、記錄啟動|暫停按鍵及設備地址設置拔碼開關等幾部分組成。
設備正面左側小蓋板打開后，如下圖所示，上左邊的排針為廠家設置口，上右邊的按鍵為記錄啟動/暫停鍵。下面的6位拔碼開關為設備地址設置開關。
電源接口：
設備供電電源接口為兩芯綠色接插件。
通訊接口：
| 符號 | 名稱 | 說明 |
| V+ | 電源正端. | DC6-24V 正極 |
| V- | 電源負端 | DC6-24V 負極 |
| B- | RS485 B+ | RS485通訊接口B- |
| A+ | RS485 A+. | RS485通訊接口A+ |
液晶顯示：
如上圖所示，記錄儀上液晶共有3排字符，分別為1-7功能區，1-7的功能塊如下表所示：
| 功能區 | 說明 | 備注 |
| 1 | 時鐘顯示區 | 顯示當前的時間，包括年月日時分秒 |
| 2 | 存儲時間間隔 | 顯示范圍為0-9999，即0-9999秒 |
| 3 | 記錄指針位置 | 顯示范圍為0-65535 |
| 4 | 記錄條數 | 顯示范圍為0-9999 |
| 5 | 通道切換指示 | 值范圍為01-08 |
| 6 | 當前通道數據顯示區 | 顯示溫度值 |
| 7 | 設備地址顯示區 | 值范圍為1-63 |
| 8 | 記錄狀態指示 | 暫停或運行狀態 |
傳感器接口：
設備傳感器接口由兩排接線座組成，接線座由A1、B1、C1、A2、B2、C2 … A8、B8、C8組成。
上排接線座從左到右標號及接線為：
| NULL | C8 | B8 | A8 | C7 | B7 | A7 | C6 | B6 | A6 | C5 | B5 | A5 |
下排接線座從左到右標號及接線為：
| NULL | C4 | B4 | A4 | C3 | B3 | A3 | C2 | B2 | A2 | C1 | B1 | A1 |
每組An、Bn、Cn與PT100溫度傳感器之間的接線方式如下所述：
當使用二線制時，接線座上Bn、Cn必須短接，當使用三線制時Bn、Cn接PT100傳感器內部相連的一腳，An接另一腳。
