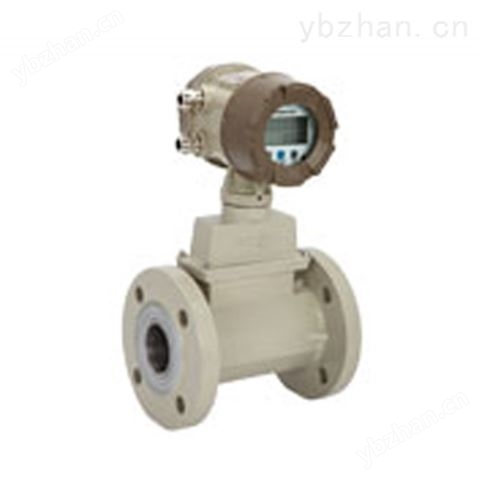

CTSLWQ氣體渦輪流量計

返回列表頁

參考價

面議

具體成交價以合同協議為準

產品型號

品牌

廠商性質其他

所在地

在線詢價收藏產品

聯系方式：張經理,李經理查看聯系方式

更新時間：2021-07-02 17:00:20瀏覽次數：485次

聯系我時，請告知來自儀表網

產品分類 品牌分類

暫無信息

北京成創天晟自動化科技有限公司

經營模式：其他

商鋪產品：68條

所在地區：

聯系人：張經理,李經理

詢價 給他留言

產品簡介

詳細介紹

產品簡介
CTSLWQ系列氣體渦輪流量計是吸取了國內外流量儀表*技術優化設計，綜合了氣體力學、流體力學、電磁學等理論而自行研制的集溫度、壓力、流量傳感器和智能流量積算儀于一體的新一代高精度、高可靠性的氣體精密計量儀表，具有出色的低壓和高壓計量性能，多種信號輸出方式以及對流體擾動低敏感性，廣泛適用于天然氣、煤制氣、液化氣、輕烴氣體等氣體的計量。
該產品經國家防爆產品質檢部門按GB3836.2000《爆炸性氣體環境用電氣設備第1部：通用要求》，GB38362.2-2000《爆炸性氣體環境用電氣設備第2部分：隔爆型“d"》和GB3836.4-2000《爆炸性氣體環境用電氣設備第4部分：本質安全“i"》標準檢驗合格，防爆標志為ExdⅡBT6(隔爆型)、EiaⅡCT6（本安型）。適用于含有ⅡA、ⅡB、ⅡC類T1～T6溫度組別爆炸性氣體混合物的0（僅本安型）1、2區危險場所。
測量介質：天然氣、氮氣、空氣、壓縮空氣、煤制氣、液化氣、二氧化碳、輕烴氣、燃氣、沼氣等中低流速氣體。
儀表分類：氣體渦輪流量計可以分為遠傳型，只輸出脈沖信號或者4-20mA信號，不帶現場顯示功能；智能一體化型，可以做成電池供電型（無信號輸出）或是現場顯示并且輸出信號（脈沖或者4-20mA或帶RS485通訊或者HART協議）型、溫壓補償型。
流量計通常會以介質+流量計、介質+氣體渦輪流量計、儀表分類、防爆等級或者特殊要求來命名，如天然氣流量計、氮氣流量計、空氣流量計、液化氣流量計、高精度氣體渦輪流量計、數顯氣體流量計、智能氣體流量計、管道氣體流量計、遠傳型氣體渦輪流量計、智能一體化型氣體渦輪流量計、溫壓補償型流量計、溫壓補償一體化氣體渦輪流量計、防爆型氣體渦輪流量計。
?產品分類:

產品圖片
儀表型號	CTSLWQ-N	CTSLWQ-A	CTSLWQ-B	CTSLWQ-C	CTSLWQ-D
信號輸出	脈沖	4-20mA	無	4-20mA	可選4-20mA/脈沖
供電電源	+24VDC±15%	+24VDC±15%	鋰電池	24VDC±15%	24VDC±15%+鋰電池
精度等級	2.5～1.5級		1.5～1.0級		1.5～1.0級
測量范圍	標準量程		標準量程或擴展量程		標準量程或擴展量程
顯示器	無		有		有
溫壓補償	無		無		有
通訊接口	無		無		RS485
實時記錄	無		無		有
儀表材質	鋁合金或不銹鋼		鋁合金或不銹鋼		鋁合金或不銹鋼
防爆等級	ExdIIBT6或ExiaIICT4		ExdIIBT6或ExiaIICT4		ExdIIBT6或ExiaIICT4
防護等級	IP65		IP65		IP65
整機功耗	< 1W		< 1W		< 1W
儀表通經	DN25～DN300		DN25～DN300		DN25～DN300
安裝方式	法蘭安裝		法蘭安裝		法蘭安裝
介質溫度	-20℃～80℃		-20℃～80℃		-20℃～80℃
環境溫度	-30℃～60℃		-30℃～60℃		-30℃～60℃

技術參數:

執行標準	封閉式管道中氣體流量的測量—氣體渦輪流量計（GB/T8940-2003）
儀表口徑（mm)及連接方式	20、25、32、40、50、65、80、100、125、150、200、250、300采用法蘭連接 25、40、50可采用螺紋連接
精度等級	±1.5%R（±1%R需特制）*
量程比	1:10 ；1:20 ；1:30
儀表材質	表體：304不銹鋼或鑄鋁葉輪：防腐ABS或優質鋁合金轉換器：鑄鋁
使用條件	介質溫度：-20℃～+80℃ 環境溫度：-30℃～+60℃ 相對濕度：5%～90% 大氣壓力：86Kpa～106Kpa
工作電源	A.外電源：+24VDC±15%，紋波≤±5%，適用于4-20mA輸出、脈沖輸出、RS485等 B.內電源：1組3.0V10AH鋰電池，電池電壓在2.0V～3.0V時均可正常工作。當電壓低于2.0時出現欠壓指示
整機耗能	外電源：< 1W 內電源:平均功耗≤ 1W,可連續使用三年以上。
信號輸出功能	脈沖信號、4-20mA電流信號、控制信號
通訊輸出功能	RS485通訊
實時記錄功能⑤	起停記錄、日記錄、定時間間隔記錄
信號接線口	內螺紋M20×1.5或其他
防爆等級	ExdⅡBT6或ExiaⅡCT4
防護等級	IP65

測量范圍及工作壓力:

公稱通徑（mm）	型號	標準量程（m3/h)		擴展量程（m3/h）		常規耐壓等級（Mpa）	特制高壓等級（Mpa）	安裝方式
DN20	CTSLWQ－20	A	2.2-25	B	4-40	1.6	2.5,4.0	法蘭
DN25	CTSLWQ－25	A	2.2-25	B	4-40	1.6	2.5,4.0	法蘭（螺紋）
DN32	CTSLWQ－32	A	5-50	B	6-60	1.6	2.5,4.0	法蘭
DN40	CTSLWQ－40	A	5-50	B	6-60	1.6	2.5,4.0	法蘭（螺紋）
DN50	CTSLWQ－50	A1	6-65	B1	5-70	1.6	2.5,4.0	法蘭
DN50	CTSLWQ－50	A2	10-100	B2	8-100	1.6	2.5,4.0	法蘭
DN65	CTSLWQ－65	A	15-200	B	10-200	1.6	2.5,4.0	法蘭
DN80	CTSLWQ－80	A1	13-250	B	10-160	1.6	2.5,4.0	法蘭
DN80	CTSLWQ－80	A2	20-400	B	10-160	1.6	2.5,4.0	法蘭
DN100	CTSLWQ－100	A1	20-400	B	13-250	1.6	2.5	法蘭
DN100	CTSLWQ－100	A2	32-650	B	13-250	1.6	2.5	法蘭
DN125	CTSLWQ－125	1	25-700	B	20-800	1.6	2.5	法蘭
DN150	CTSLWQ－150	A1	32-650	B	80-1600	1.6	2.5	法蘭
DN150	CTSLWQ－150	A2	50-1000	B	80-1600	1.6	2.5	法蘭
DN200	CTSLWQ－200	A1	80-1600	B	50-1000	1.6	______	法蘭
DN200	CTSLWQ－200	A2	130-2500	B	50-1000	1.6	______	法蘭
DN250	CTSLWQ－250	A1	130-2500	B	80-1600	1.6	______	法蘭
DN250	CTSLWQ－250	A2	200-4000	B	80-1600	1.6	______	法蘭
DN300	CTSLWQ－300	1	200-4000	B1	130-2500	1.6	______	法蘭
DN300	CTSLWQ－300	1	200-4000	B2	320-6500	1.6	______	法蘭

氣體渦輪流量計型譜規格及說明:

型譜規格									說明
	CTSLW								渦輪流量計
介質		S							水
		Q							氣
		Y							油
介質壓力			1						低壓和常壓≤2.5MPa
			2						中壓≤6.4MPa
			3						高壓≤32MPa
介質溫度				1					常溫-20℃~55℃
				2					中溫-20℃~120℃
				3					高溫-20℃~180℃
防爆等級					1				普通型
					2				隔爆型
					3				本安型
輸出方式						0			無輸出
						1			頻率輸出
						2			4-20mA輸出
						3			1~5V輸出
顯示方式							0		無顯示
							1		就地顯示
口徑								-010	Φ10
								-015	Φ15
								-025	Φ25
								…	…
								-200	Φ200
