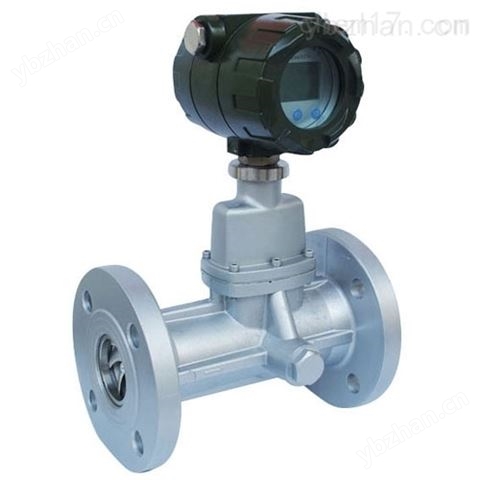

LUX系列北京燃氣流量計，氣體流量計，氧氣流量計，天然氣流量計，旋進旋渦氣體流量計，流量計
無機械可動部件，耐腐蝕，穩定可靠，壽命長，無須特殊維護；
實現了機電一體化，日常的計量過程不需人工值守；
工藝安裝條件不苛刻，直管段可較孔板和渦街流量計大大縮短；
流量測量范圍較寬（qmax/qmin=15～20）
體積小、重量輕，離線標定較為方便；
測量信號既可就地顯示，也可按需遠傳；
一、無線型旋進旋渦天然氣流量計概述
LUX系列天然氣計量表屬于速度式流量計，利用流體漩渦的進步現象，采用壓電晶體作傳感元件結合單片機技術設計而成，具有流量范圍寬，計量準確可靠等特點。適用于單相氣體流量或總量的計量。廣泛應用于石油、化工、冶金及城市燃氣管網等部門氣體流量的計量。
本流量計執行JJG198-94《速度式流量計檢定規程》和Q/ZCY 10-1999企業標準。
二、天然氣計量表原理
當沿著軸向的流體流量傳感器入品時，在漩渦發生體的作用下，被強制圍繞中心線旋轉，產生漩渦流，漩渦流在文丘利管中旋進，到達收縮段突然節流后，使漩渦流加速，當通過擴散段時，漩渦中心沿一錐形螺旋線進動。此時，漩渦中心通過檢測點的進動頻率與流體的流速成正比。由壓電傳感器檢測到的漩渦流進動頻率信號經放大、濾波、整形后轉換成流量值進行就地顯示或信號選擇。
三、天然氣計量表特點
1、電路采用表面貼裝工藝、結構緊湊、可靠性高
2、采用微功耗*，憑內、外電源均可工作，整機功耗低；
3、采用高性能微處理器和現代濾波技術，軟件功能強大，性能*；
4、無機械可動部件、穩定性好、不易腐蝕、無需機械維修；
5、前后直管段要求低，前≥3DN，后≥1DN；
6、采用高對比度的液晶顯示器，可顯示累積流量和瞬時流量，讀數方便，清晰直觀；
7、儀表具有密碼設置功能，防止非法設定；
8、儀表具有停電數據保存功能；
9、新地顯示流量值，并帶有脈沖信號和（4~20）mA標準模擬信號遠傳輸出，便于和二次儀表連接。
三、天然氣計量表技術性能指標
1、 型號規格、基本參數見下表
型號規格 | 公稱通徑DN（mm） | 正流量范圍（m3/h） | 工作壓力等級（MPa） | Qmax對應的頻率（Hz） | 備 注 |
LUXB-20 | 20 | 1.5~15 | 1.6;2.5;4.0 | 1875 | 1、 工作壓力≤1.6MPa為鋁金外殼；≤4.0Mpa為然鑄鋼或不銹鋼外殼；>4.0Mpa為特殊規格，請在訂貨時注明； 2、 儀表準確度為1級和1.5級； 3、 未特殊注明均按1.5級出廠。 |
LUXB-25 | 25 | 2.5~25 | 1.6;2.5;4.0 | 1250 |
LUXB-32 | 32 | 4~45 | 1.6;2.5;4.0 | 1125 |
LUXB-50 | 50 | 8~100 | 1.6;2.5;4.0 | 585 |
LUXB-80 | 80 | 22~340 | 1.6;2.5;4.0 | 445 |
LUXB-100 | 100 | 50~750 | 1.6;2.5;4.0 | 525 |
LUXB-150 | 150 | 150~2250 | 1.6;2.5;4.0 | 410 |
LUXB-200 | 80 | 340~3600 | 1.6;2.5;4.0 | 265 |
注：隨著壓力的增大流量范圍也隨之擴大。
2、工作電源
內電源：3V鋰電池，功耗≤0.3mW，可使用兩年；
外電源：24VDC±15%，功耗≤1W。
3、輸出信號
脈沖信號：三線制脈沖信號輸出，傳輸距離≤200m;
（4~20）mA標準模擬信號：線性對于（0~Qmax）m3/h流量范圍的模擬信號，傳輸距離 ≤1500m，接管方式為兩線制或三線制。
RS485通訊接口信號，直接與上位機聯網，可遠傳儀表相關參數及實時數據等。同時與MODEM可帶8臺流量計。
五、旋進旋渦流量計使用條件
環境溫度：-30攝氏度~+55攝氏度
相對溫度：5%~95%
介質溫度：-30攝氏度~+80攝氏度
大氣壓力：86kPa~106kPa
更多選型參數，請致電本公司！！
北京無線型旋進旋渦天然氣流量計
