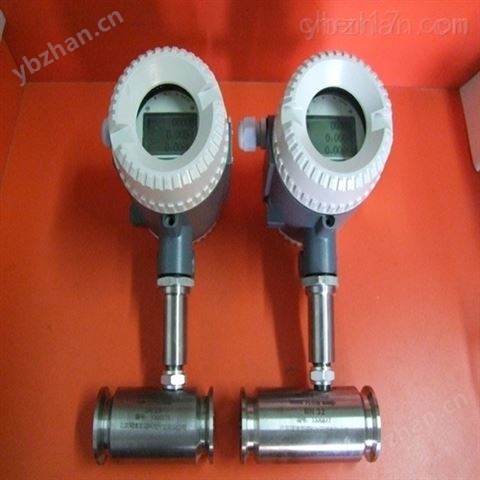

JCLWGY-N渦輪流量傳感器，渦輪流量傳感器生產廠家
一、簡介：
JCLWGY-N渦輪流量傳感器儀表自身不具備現場顯示功能，它將檢測到的流量信號遠傳遠傳輸出。流量信號可分為脈沖信號或電流信號（4-20mA）；
二、產品特點：
1. 高精確度，一般可達±1%R、±0.5%R，高精度型可達±0.2%R
2. 重復性好，短期重復性可達0.05%~0.2%,正是由于具有良好的重復性，如經常校準或在線校準可得到*的精確度，在貿易結算中是選用的流量計
3. 輸出脈沖頻率信號，適于總量計量及與計算機連接，無零點漂移，抗*力強
4. 可獲得很高的頻率信號（3-4kHz），信號分辨力強
5. 范圍度寬，中大口徑可達1:20，小口徑為1:10
6. 結構緊湊輕巧，安裝維護方便，流通能力大
7. 適用高壓測量，儀表表體上不必開孔，易制成高壓型儀表
8. 型傳感器類型多，可根據用戶特殊需要設計為各類型傳感器，例如低溫型、雙向型、井下型、混砂型等
9. 可制成插入型，適用于大口徑測量，壓力損失小，價格低，可不斷流取出，安裝維護方便。
三、基本參數與技術性能
1.技術性能：表1
儀表口徑及連接方式 | 4、6、10、15、20、25、32、40采用螺紋連接 |
（15、20、25、32、40）50、65、80、100、125、150、200采用法蘭連接 |
精度等級 | ±0.5%R |
量程比 | 1:10；1:15；1:20 |
儀表材質 | 304不銹鋼、316（L）不銹鋼等 |
被測介質溫度（℃） | -20～＋120℃ |
環境條件 | 溫度－10～+55℃，相對濕度5%～90%，大氣壓力86～106Kpa |
輸出信號 | 4-20mADC電流信號（LWGY-□C型） |
供電電源 | LWGY-□B型：自帶鋰電池供電（可連續使用3年）；LWGY-□C型：+24VDC |
信號傳輸線 | 2×0.3（二線制） |
傳輸距離 | ≤1000m |
信號線接口 | 內螺紋M20×1.5（LWGY-□C型） |
防爆等級 | ExdIIBT6 |
防護等級 | IP65 |
2.測量范圍及工作壓力：表2
儀表口徑（mm） | 正常流量范圍（m3/h） | 擴展流量范圍（m3/h） | 常規耐受壓力（MPa） | 特制耐壓等級（MPa）（法蘭連接方式） |
DN 4 | 0.04～0.25 | 0.04～0.4 | 6.3 | 12、16、25 |
DN 6 | 0.1～0.6 | 0.06～0.6 | 6.3 | 12、16、25 |
DN 10 | 0.2～1.2 | 0.15～1.5 | 6.3 | 12、16、25 |
DN 15 | 0.6～6 | 0.4～8 | 6.3、2.5 （法蘭） | 4.0、6.3、12、16、25 |
DN 20 | 0.8～8 | 0.45～9 | 6.3、2.5 （法蘭） | 4.0、6.3、12、16、25 |
DN 25 | 1～10 | 0.5～10 | 6.3、2.5 （法蘭） | 4.0、6.3、12、16、25 |
DN 32 | 1.5～15 | 0.8～15 | 6.3、2.5 （法蘭） | 4.0、6.3、12、16、25 |
DN 40 | 2～20 | 1～20 | 6.3、2.5 （法蘭） | 4.0、6.3、12、16、25 |
DN 50 | 4～40 | 2～40 | 2.5 | 4.0、6.3、12、16、25 |
DN 65 | 7～70 | 4～70 | 2.5 | 4.0、6.3、12、16、25 |
DN 80 | 10～100 | 5～100 | 2.5 | 4.0、6.3、12、16、25 |
DN 100 | 20～200 | 10～200 | 2.5 | 4.0、6.3、12、16、25 |
DN 125 | 25～250 | 13～250 | 1.6 | 2.5、4.0 |
DN 150 | 30～300 | 15～300 | 1.6 | 2.5、4.0 |
DN 200 | 80～800 | 40～800 | 1.6 | 2.5、4.0 |
