壓力傳感器芯體生產研發，普通直徑19mm

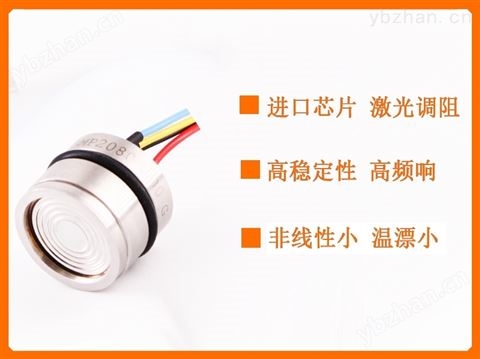

SMP2080系列 OEM小體積 金屬膜隔離壓力傳感器芯體
壓力傳感器芯體生產研發，普通直徑19mm
SMP2080系列OEM通用型金屬膜隔離壓力傳感器芯體
●產品概述
SMP2080系列OEM標準型金屬膜隔離壓力傳感器芯體
的外形、裝配尺寸及密封方式與國外主流同類產品相一致，
可以直接替換。每只產品的生產過程都采用了嚴格的老化、
篩選和測試工序，確保每個產品的優良品質和高可靠性。
該系列產品能夠可靠應用于液壓系統、工業過程控制等
應用場合。
●產品特點
n 測量范圍 -100kPa…0kPa～20kPa…70MPa
n 進口芯片、激光修調
n 全不銹鋼316L材質，特殊應用有哈氏C，鈦，鉭等多種材質。
n φ19mm×15mm通用尺寸
●應用領域
n 工業過程控制
n 氣體、液體及蒸汽壓力檢測
n 液位測量
●外形結構:（單位:mm）
量程<20MPa 量程≥20MPa
●技術參數
結構特性 | |
膜片材質 | 316L不銹鋼 |
殼體材質 | 316L不銹鋼 |
管腳引線 | 鍍金柯伐/100mm硅橡膠引線 |
背部引壓管 | 316L不銹鋼(僅表壓及負壓) |
密封圈 | 丁腈橡膠 |
電氣特性 | |
供電電源 | ≤2.0mADC |
輸入阻抗 | 2.8kΩ~5 kΩ |
輸出阻抗 | 2.8kΩ~5 kΩ |
響應時間 | (10%～90%)：<1ms |
絕緣電阻 | 100MΩ, 100V DC |
允許過壓 | 2倍滿量程或110MPa（最小值），其中0B/0A/02過壓5倍 |
環境條件 | |
介質適用性 | 對316L不銹鋼及丁腈橡膠無腐蝕的各種流體 |
振動 | 在 10gRMS，(20～2000)Hz 條件下無變化 |
沖擊 | 100g，11ms |
位置影響 | 在任何方向偏離 90°，零點變化≤±0.05%FS |
基準條件 | |
環境溫度 | （25±1）℃ |
濕度 | （50%±10%）RH |
大氣壓力 | (86~106) kPa |
電源 | （1.5±0.0015）mA DC |
各項試驗均按照國家相關標準進行，包括GB/T2423-2008、GB/T8170-2008、GJB150.17A-2009等，也符合本公司《壓力傳感器企業標準》所規定的相關內容。 | |
●推薦安裝使用結構:（單位:mm）
說明：
傳感器的膜片上。
●參數表 (1.5 mA 情況下測試)
項 目 | 最小值 | 典型值 | 值 | 單位 |
非 線 性 |
| ±0.1 | ±0.25 | %FS,BFSL |
重 復 性 |
| ±0.05 | ±0.075 | %FS |
壓力遲滯 |
| ±0.05 | ±0.075 | %FS |
零點輸出 |
|
| ±2.0 | mV DC |
滿量程輸出 | 45 | 100 |
| mV DC |
補償溫度范圍 | 0～70 | ℃ | ||
工作溫度范圍 | -40～125 | ℃ | ||
貯存溫度范圍 | -55～150 | ℃ | ||
零點溫度誤差 |
| ±0.75 | ±1.0 | %FS,參比 25℃ |
滿度溫度誤差 |
| ±0.75 | ±1.0 | %FS,參比 25℃ |
長期穩定性誤差 |
| ±0.2 |
| %FS/year |
備注：1.以上性能指標在基準條件下測試 2.溫漂測試溫度范圍為補償溫度范圍 | ||||
●電氣連接
管腳 | 電氣定義 | 導線顏色 |
4 | 輸出正（+OUT） | 紅色 |
10 | 輸出負（－OUT） | 藍色 |
11 | 輸入負（－IN） | 黃色 |
12 | 輸入正（+IN） | 黑色 |
●選型指南
SMP2080 | 系列OEM通用型金屬膜隔離壓力傳感器芯體 | |||||
| 量程編碼 | 測量范圍 | 壓力類型 | 量程編碼 | 測量范圍 | 壓力類型 |
0B | 0～20kPa | G | 12 | 0～2MPa | G/A | |
0A | 0～35kPa | G | 13 | 0～3.5MPa | G/A | |
02 | 0～70kPa | G | 14 | 0～7MPa | A/S | |
03 | 0～100kPa | G/A | 15 | 0～15MPa | A/S | |
07 | 0～200kPa | G/A | 17 | 0～20MPa | A/S | |
08 | 0～350kPa | G/A | 18 | 0～35MPa | A/S | |
09 | 0～700kPa | G/A | 19 | 0～70MPa | A/S | |
10 | 0～1MPa | G/A |
|
|
| |
| 代號 | 壓力類型 | ||||
G | 表壓 | |||||
A | 絕壓 | |||||
S | 密封表壓 | |||||
| 代號 | 電氣連接 | ||||
1 | 鍍金柯伐引腳 | |||||
2 | 100mm硅橡膠軟導線 | |||||
| 代號 | 特殊測量 | ||||
Y | 表壓型可用于測負壓 注② | |||||
SMP2080-0B-G-1-Y 完整的規格型號 注3 | ||||||
注①：表壓型測負壓時會影響傳感器的零點和滿度值，此時與參數表所規定的值不同，需客戶自行在后續電路上進行微調，直到所需值。
注②：可為客戶提供組裝型或焊接型產品，需提供草圖，并經確認后提供產品。
選型提示：
1：壓力傳感器適合于客戶裝配外殼使用，使用時注意采用推薦的安裝方式，避免壓緊傳感器前后兩個端面，從而造成傳感器不穩定。
2：鍍金柯伐引線上焊接時，請使用25W以下烙鐵，低溫焊錫并在3秒內焊接完成，避免熱量傳遞對傳感器造成影響。
3：如需要對傳感器進行二次焊接，若焊接參數及方法不當會對傳感器造成不可修復的損壞，此時請與本公司取得聯系，或由本公司直接提供焊接好的組件。
