<ul id="qqie6"></ul> 目錄:天津宇創屹鑫科技有限公司>>壓力變送器>>隔膜壓力變送器>> YC3351法蘭式隔膜壓力變送器
| 產地 | 國產 | 加工定制 | 是 |
|---|

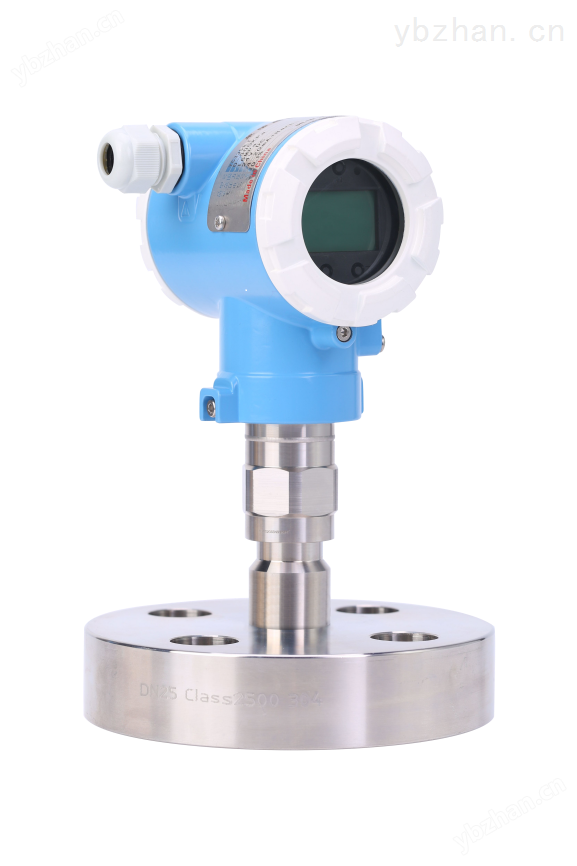

法蘭式隔膜壓力變送器
壓力變送器是工業實踐中最為常用的一種傳感器，其廣泛應用于各種工業自控環境，涉及水利水電、鐵路交通、智能建筑、生產自控、航空航天、軍工、石化、油井、電力、船舶、機床、管道等眾多行業。下面就簡單介紹一些常用壓力變送器的原理及其應用、壓力變送器是用于測量液體、氣體或蒸汽的液位、密度和壓力，然后將壓力信號轉變成4～20mADC信號輸出。
法蘭式隔膜壓力變送器
性能參數
| 測量介質： | 氣體、蒸汽、液體 |
| 精度： | ±0.075%、±0.1%、±0.2%（包括從零點開始的線性、回差和重復性） |
| 穩定性： | ±0.2%/年 |
| 電源： | 10～36V DC（推薦24V DC） |
| 調量程的參考精度： | 若 TD>10 (TD= 量程 / 調節量程 ) 則為：±(0.075×TD)% |
| 環境溫度： | -40℃ ~85℃ |
| 測量介質溫度： | -40℃~400℃ |
| 貯藏溫度： | -40℃ ~85℃ |
| 顯示： | LCD、OLED |
| 顯示器顯示模塊溫度： | -20℃~70℃（LCD）、-40℃~80℃（OLED） |
物理參數
| 測量膜片： | 316L、哈氏合金C、鉭、鈦、鎳、蒙乃爾 、雙相鋼、PFA、鍍金 |
| 過程連接： | 不銹鋼316L 、304 |
| 填充液： | 硅油、氟油等 |
| 變送器外殼： | 鋁合金材質，外表噴涂環氧樹脂 |
| 外殼密封圈： | 丁腈橡膠 |
| 銘牌： | 不銹鋼304 |
| 外殼防護等級： | IP67 |
| 防爆等級： | Exd Ⅱ CT6 Gb、Exia Ⅱ CT6 Ga |
電源及負載條件
| 電源電壓為： | 24V DC R≤(Us-10V)/ImaxΩ 其中Imax=21 mA |
| 電源電壓： | 36V DC |
| 最小電源電壓： | 10V DC |
| 數字通訊負載范圍： | 250～600Ω |
功能參數
| 在量程的上下限范圍內，可以任意設置，只要標定量程≥設置量程。 建議選擇量程比盡可能低的量程，以優化性能。 | |
| 安裝位置的變化，會發生零位影響，可以通過調零校正，無量程影響。 | |
| 兩線制4-20mA，符合NAMIR NE43規范，疊加數字信號（Hart協議） | |
| Imin（最小）:3.9mA Imax ，=21.0mA | |
| 低報模式（最小）：3.9mA 高報模式：21mA （用戶可預設定） | |
| 高報模式 | |
| 如果傳感器或電路出現故障，自動診斷功能自動輸出22.0mA | |
| 放大器部件阻尼常數為0.1s；傳感器時間常數為0.1～1.6s，取決于量程及量程比。 附加的可調時間常數為：0～100s | |
| <15s |
電磁兼容性(EMC)
A、射頻輻射試驗產品裝配分解圖
外形尺寸
范圍和量程
| 量程代碼 | 最小量程（KPa） | 量程（KPa） | 額定壓力（值） |
| A | -40～40 | 0～6～40 |
法蘭的額定壓力 |
| B | -100～100 | 0～40～100 | |
| C | -100～400 | 0～100～400 | |
| D | -100～4000 | 0～40～4000 | |
| E | -100～32000 | 0～4000～32000 |
壓力法蘭與最小量程關系對照表
| 液位法蘭 | 標稱直徑 | 最小量程 |
| 平膜式 | DN 50/2" | 6KPa |
| DN 80/3" | 6KPa | |
| DN 100/4" | 6KPa | |
| 插筒式 | DN 50/2" | 6KPa |
| DN 80/2" | 6KPa | |
| DN 100/4" | 6KPa |
產品選型
| 型號 | 規格代碼 | 參數說明 |
| YC3351 | B | 隔爆型，防爆等級 Exd Ⅱ CT6 Gb |
| D | 本安型，防爆等級 Exia Ⅱ CT6 Ga | |
| L | 無防爆 | |
|
| LT | 智能平膜法蘭壓力變送器 |
| CY | 智能插筒法蘭壓力變送器 | |
| 量程范圍 | A | 0～6～40KPa |
| B | 0～40～100KPa | |
| C | 0～100～400KPa | |
| D | 0～400～4000KPa | |
| E | 0～4000～32000KPa | |
| 輸出信號 | S1 | 4～20mA |
| S2 | 4～20mA+Hart | |
| 精度 | J1 | ±0.5% |
| J2 | ±0.2% | |
| J3 | ±0.1% | |
| J4 | ±0.075% | |
| 顯示 | X1 | LCD |
| X2 | OLED（耐低溫-40℃ ) | |
| 電氣連接 | D1 | M20*1.5(標準) |
| D2 | 1/2NPT內螺紋 | |
| 安裝支架 | B0 | 無安裝支架 |
| B1 | 支架 | |
| 法蘭材質 | 22 | 304不銹鋼 |
| 23 | 316L不銹鋼 | |
| 膜片材質 | N1 | 316L |
| N2 | 哈氏合金C | |
| N3 | 蒙乃爾合金 | |
| N4 | 鉭 | |
| N5 | 鈦 | |
| N6 | 鎳 | |
| N7 | 雙相鋼 | |
| N8 | 316L鍍金 | |
| N9 | 特殊要求 | |
| 涂層 | T1 | 無 |
| T2 | 噴涂四氟 | |
| 法蘭尺寸 | C1 | DN50 |
| C2 | DN80 | |
| C3 | DN100 | |
| C4 | 2” | |
| C5 | 3” | |
| C6 | 4” | |
| C7 | 客戶定制 | |
| 插筒長度 | L0 | 0(平法蘭) |
| L1 | 50mm | |
| L2 | 100mm | |
| L3 | 150mm | |
| LX | 客戶定制 | |
| 插筒材質 | Z0 | 無 |
| Z1 | 316L不銹鋼 | |
| Z2 | 客戶定制 | |
| 毛細管長度 | F0 | 無毛細管 |
| F1 | 1m | |
| F2 | 2m | |
| F3 | 3m | |
| FX | 客戶定制 | |
| 灌充液 | G1 | 硅油 |
| G2 | 氟油 | |
| 選型舉例 | YC3351-AGPCS2J2X1G121Y1D1B3 0～10KPa 隔膜壓力變送器 | |
