產品簡介

產品概述LC系列橢圓齒輪流量計系直讀累積式儀表，是計量流經管道內液體流量總和的容積式流量計?？蓮V泛用于石油，化工，醫藥衛生等部門的流量測量產品特點測量精度高、流量范圍寬、重復性好螺旋轉子轉

詳細介紹

產品概述

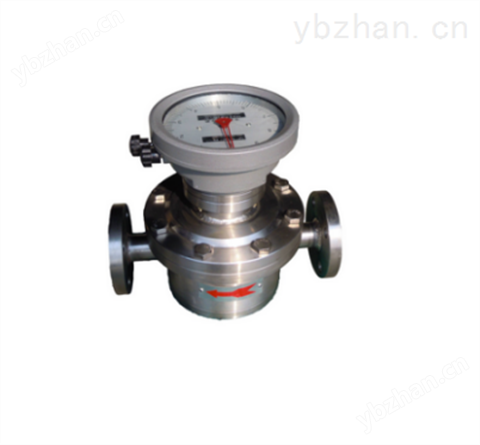

LC系列橢圓齒輪流量計系直讀累積式儀表，是計量流經管道內液體流量總和的容積式流量計?？蓮V泛用于石油，化工，醫藥衛生等部門的流量測量

產品特點

測量精度高、流量范圍寬、重復性好

螺旋轉子轉動均勻，震動小、壽命長

對被測液體的粘度變化不敏感，尤其適合于粘度較高液體的測量

結構簡單、外形尺寸小、重量輕

技術參數

主要優點：
◆ 口徑從6~150mm；
◆ 外殼材質有多種供選擇：鋁、不銹鋼及中高壓不銹鋼、PPS、青銅等；
◆ 軸承材質有多種供選擇：陶瓷、青銅、哈氏合金、碳化物、PPS、不銹鋼等；
◆ 軸的材質：316不銹鋼；
◆ O形環的材質有VITON、氟橡膠、不銹鋼、特氟隆供選擇；
◆ 量程比10：1,可達50：1；
◆ 精度為±1%和±0.5%兩種，重復性±0.03%；
◆ 安裝時直管段要求：5D＋3D，需加裝過濾器；
◆ 粘度可達1,000 000CP；
◆ 壓力等級可達551bar；
◆ 耐溫等級可達-10~60℃；

表1—標準型橢圓齒輪流量計測量范圍及工作壓力

公稱通徑（mm）	儀表材質	不同粘度下測量范圍（m3/h）			耐壓等級MPa
公稱通徑（mm）	儀表材質	0.6～2MPa.s	2～8MPa.s	8～200MPa.s	耐壓等級MPa
DN10	鑄鐵	無	0.08～4	0.04～0.4	1.6 / 6.4
DN15	鑄鐵/鑄鋼	無	0.3～1.5	0.15～1.5	1.6 / 6.4
DN15	不銹鋼	0.5～1.5	0.3～1.5	0.25～2.5	1.6
DN20	鑄鐵/鑄鋼	0.75～3	0.4～3	0.3～3	1.6 / 6.4
DN20	不銹鋼	1～3	0.6～3	0.5～3	1.6
DN25	鑄鐵/鑄鋼	1.5～6	0.8～6	0.6～6	1.6 / 6.4
DN25	不銹鋼	2～6	1.2～6	1～6	1.6
DN40	鑄鐵/鑄鋼	3～15	2～15	1.1～15	1.6 / 6.4
DN40	不銹鋼	2.5～20	2～20	1.5～20	1.6
DN50	鑄鐵/鑄鋼	4.8～24	3～24	2.4～24	1.6 / 6.4
DN50	不銹鋼	8～24	4.8～24	4～24	1.6
DN65	鑄鐵/鑄鋼	8～40	5～40	4～40	1.6 / 6.4
DN65	不銹鋼	15～40	8～40	6.5～40	1.6
DN80	鑄鐵/鑄鋼	12～60	8～60	6～60	1.6 / 6.4
DN100	鑄鐵/鑄鋼	20～100	13～100	10～100	1.6 / 6.4
DN150	鑄鐵/鑄鋼	38～190	24～190	19～190	1.6 / 2.5
DN200	鑄鐵/鑄鋼	68～340	45～340	34～340	1.6 / 2.5
適用條件： · 被測液體溫度：-20℃～+100℃ · 精度等級：0.5級

型譜							說明
ZXLC	橢圓齒輪流量計
傳感器形式	D						電子表頭
	B						機械表頭
材質形式		A	鑄鐵型			QA	鑄鐵鋁齒型
		E	鑄鋼型			TA	鑄鐵高溫型
		NA	鑄鐵高粘型			NE	鑄鋼高粘型
		B	不銹鋼型
測量介質			2	普通液體
			3	汽柴油
			4	潤滑油
			5	高粘度化工原料
			6	食品油，植物油
公稱通徑			25 … … 150				DN25 … 單位：mm DN40 DN50 … DN150
使用環境				P			普通型
				B			防爆型
輸出信號	本項可復選				1		脈沖輸出
					2		4～20mA電流輸出
					3		RS-485通訊
					4		4～20mA電流輸出，液晶顯示
					0		無信號輸出
