過熱蒸汽流量計為全面推廣產品在國內*開拓民族品牌聲譽，產品硬件質保二年．技術部和銷售部２４小時為客戶提供，產品選型。咨詢，現場工控自動化設計等服務.

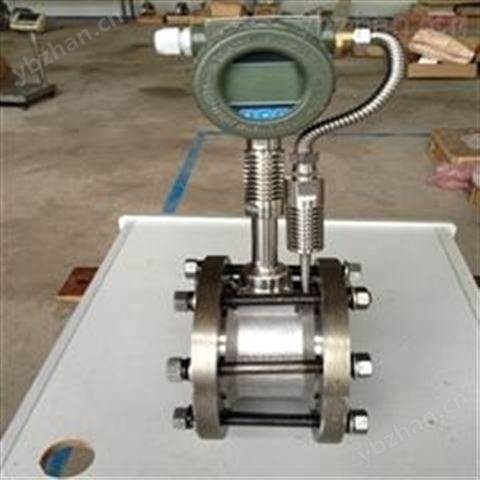

過熱蒸汽流量計
主要芯片及關鍵零部件全部采用進口部件．延長使用壽命，保證了儀表的安全性，提高了測量精度．*可替代同類進口產品．為全面推廣產品在國內*開拓民族品牌聲譽，產品硬件質保二年．技術部和銷售部２４小時為客戶提供，產品選型。咨詢，現場工控自動化設計等服務.
過熱蒸汽流量計產品特點：
1.表體中同時集成溫壓補償功能，可測量流體的標準體積流量或標準質量流量
2..全智能化、數字化電路設計，可自動補償被測流體密度或標況體積
3.全新的數字濾波和修正功能使流量測量更加精準可靠
4.電池供電型無需外接電源既可連續工作兩年以上
5.全新點陣漢字液晶顯示，使用操作更方便，數字信號輸出，可同計算機、DCS等數字系統配套使用
6.·量程范圍大，壓力損失小，準確度高
7.有抗酸，耐腐、高溫、防爆等多種類型
8.·可用于測量飽和蒸汽，過熱蒸汽，各種氣體，水及低粘度、低溫液體
9.抗震型：一體化蒸汽流量計采用設計*的傳感器進行檢測從根本上消除了外界振動的影響。
10.防爆型設計：本安型 Ex ibⅡCT1-T6隔爆型 Ex dⅡCT1-T6。
11.智能型：現場可以通過手動健、磁棒或手操器修改儀表參數和儀表量程。
12.精度高：液體≤±0.75%的測量值，氣體/蒸氣≤±1%的測量值。
13.顯示方式：可顯示被測介質的瞬時流量和累計流量。
14.輸出方式：4--20mA電流信號輸出/脈沖信號和觸點信號。
15.通訊方式：HART—Protocol通訊協議，HART—Protocol現場總線。
渦街流量計是根據卡門（Karman）渦街原理測量氣體、蒸汽或液體的體積流量、標況的體積流量或質量流量的體積流量計。
并可作為流量變送器應用于自動化控制系統中。一體化蒸汽流量計是應用流體振蕩原理來測量流量的，流體在管道中經過渦街流量。
渦發生體特征寬度有關，(見下圖）。
式中:f為旋渦的釋放頻率，Hz；v為流過旋渦發生體的流體平均速度，m/s；d為旋渦發生體特征寬度，m；St為斯特羅哈數，無量綱，
它的數值范圍為0.14－0.27。
St是雷諾數的函數，St=f（l/Re）。
當雷諾數Re在102~105范圍內，St值約為0.2，因此，在測量中，要盡量滿足流體的雷諾數在102~105，旋渦頻率f=0.2v/d。
由此可知，通過測量旋渦頻率就可以計算出流過旋渦發生體的流體平均速度v，再由式q=vA可以求出流量q，其中A為流體流過旋渦發生體的截面積。
代號 | 通徑 | 流量范圍㎡/h | ||||||
LUGB-25 | DN25 | 1~10(液體) | 7~70（氣體） | 蒸汽流量請查看說明書，DN300以上推薦使用插入式渦街流量計 | ||||
LUGB-32 | DN32 | 1.5~18(液體) | 15~150（氣體） | |||||
LUGB-40 | DN40 | 2.2~27(液體) | 22.6~150（氣體） | |||||
LUGB-50 | DN50 | 4~55(液體) | 35~350（氣體） | |||||
LUGB-80 | DN80 | 9~135(液體) | 90~900（氣體） | |||||
LUGB-100 | DN100 | 14~200(液體) | 140~1400（氣體） | |||||
LUGB-150 | DN150 | 32~480(液體) | 300~3000（氣體） | |||||
LUGB-200 | DN200 | 56~800(液體) | 550~5500（氣體） | |||||
代號 | 功能1 | |||||||
N | 無溫壓補償 | |||||||
Y | 有溫壓補償 | |||||||
代號 | 輸出型號 | |||||||
F1 | 4-20mA輸出（二線制） | |||||||
F2 | 4-20mA輸出（三線制） | |||||||
F3 | RS485通訊接口 | |||||||
代號 | 被測介質 | |||||||
J1 | 液體 | |||||||
J2 | 氣體 | |||||||
J3 | 蒸汽 | |||||||
代號 | 連接方式 | |||||||
L1 | 法蘭卡裝式 | |||||||
L2 | 法蘭連接式 | |||||||
代號 | 功能2 | |||||||
E1 | 1.0級 | |||||||
E2 | 1.5級 | |||||||
T1 | 常溫 | |||||||
T2 | 高溫 | |||||||
T3 | 蒸汽 | |||||||
P1 | 1.6MPa | |||||||
P2 | 2.5MPa | |||||||
P3 | 4.0MPa | |||||||
D1 | 內部3.6V供電 | |||||||
D2 | DC24V供電 | |||||||
B1 | 不銹鋼 | |||||||
B2 | 碳鋼 | |||||||
針對售后反饋的情況，與大家共同探討一下，就是發現好多客戶買到就直接安裝在管道上也不
看說明書，產品計量不精確就說我們產品質量有問題，結果有時售后到現場一看*是他們安裝過程中沒有按照說明書操作流程，
一體化蒸汽流量計在實際應用中，往往大流量遠低于儀表的上限值，隨著負荷的變化，小流量又往往會低于儀表的下限值，儀
表并非工作在它的工作段，為了解決這一問題，通常采用在測量處縮徑提高測量處的流速，并選用較小口徑的儀表以利于儀表
的測量，但是這種變徑方式必須在變徑管與儀表間有長度為15D以上的直管段進行整流，使加工、安裝都不方便。其結構尺寸小，
僅為工藝管內徑的1/3，與渦街流量計作成一體，不僅不需要另外附加一段直管段，還可以降低對工藝管直管段的要求安裝非常方便。
