防爆型金屬轉子流量計指針型金屬管浮子流量計是基于浮子位置測量的一種變面積流量儀表。可測量（甲烷，丙烷，乙炔，氨氣，氫氣，氮氣，煤氣，瓦斯氣體等）有多種測量形式供用戶可選采用全金屬結構、Modular概念設計，因其具有體積小、壓損小、量程比大（10：1）、安裝維護方便等特點，故廣泛應用于各行業復雜、惡劣環境下、對小流量、低流速、各種苛刻介質條件的流量測量與過程控制。

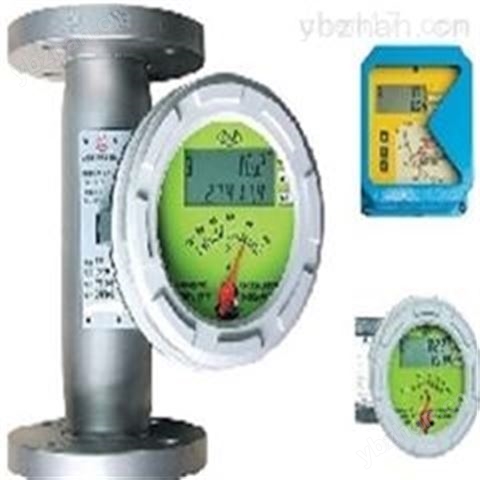

防爆型金屬轉子流量計
指針型金屬管浮子流量計是基于浮子位置測量的一種變面積流量儀表。可測量（甲烷，丙烷，乙炔，氨氣，氫氣，氮氣，煤氣，瓦斯氣體等）有多種測量形式供用戶可選采用全金屬結構、Modular概念設計，因其具有體積小、壓損小、量程比大（10：1）、安裝維護方便等特點，故廣泛應用于各行業復雜、惡劣環境下、對小流量、低流速、各種苛刻介質條件的流量測量與過程控制。
防爆型金屬轉子流量計
正確安裝注意點：
(1)流量計必須垂直安裝，所測流體自下而上經流量計，進出口保證有5倍儀表口徑的直管段，對于新安裝的管路，流量計安裝前應將管道沖洗干凈。
(2)在流量計上游應安裝閥門，在下游5~10倍儀表口徑處安裝流量調節閥。對于小口徑儀表在上游應安裝過濾器，若被測介質中含有磁性物質，則應在流量計前安裝磁過濾器。
(3)為便于檢修和更換流量計，在儀表安裝時需接旁道管路。
(4)當被測介質較臟時，應及時清洗管子與浮子。
(5)金屬轉子流量計的測量準確度一般為1.5級，當要求測量準確度較高時，則不宜選擇金屬管轉子流量計
三、金屬轉子流量計技術參數“
◇模塊化組合設計，維修方便，正常使用免維護
◇單軸、非接觸新型磁耦全結構，信號傳輸更穩定
◇雙行、大屏幕液晶顯示瞬時、累計流量，可帶背光
◇指針型具有掉電保護、數據備份及恢復功能
◇全金屬結構，抗震、耐壓、耐溫、防腐
◇短行程、總主250mm，設計安裝更方便
四、 指針型金屬管浮子流量計技術參數
測量范圍:水（20℃）1-200000 l／h 空氣（20℃，0．1013MPa）0．03－4000m3／h 參見流量表，特殊流量可訂制
量程比：標準型10：1 特殊型20：1
精度： 標準型1．5級 特殊型1．0級
壓力等級：標準型： DN15－DN50 4.0MPa DN80-DN200 1.6MPa
特殊型： DN15－DN50 25MPa DN80-DN200 16MPa
夾套的壓力等級為1．6MPa
特殊型在選型和訂貨前應與工廠協商
壓力損失：7kPa-70kPa
介質溫度：標準型：－80℃-＋200℃：PTFE：0℃－85℃
高溫型：高可達400℃
介質粘度：DN15: <(F15.1-F15.3)
<(F15.4-F15.8)
DN25: <
DN50-DN150: <
環境溫度：液晶型－30℃－+85℃
指針型－40℃－+120℃
連接形式：標準型：DIN2501標準法蘭
特殊型：由用戶的任意標準法蘭或螺紋
電纜接口：M20＊1．5
供電電源：標準型24VDC二線制4－20mA（10．8VDC－36VDC）
交流型：85－265VAC 50HZ
電池型：3．6V@4AH鎳氫電池
報警輸出：上限或下限瞬時流量報警
標準型：集電極開路輸出（大100mA@30VDC內部阻抗100歐）
特殊型：繼電器輸出（觸點容量大5A@250VAC）
脈沖輸出：累積脈沖輸出，小間隔50毫秒
液晶顯示：瞬時流量顯示數值范圍：0－50000
累計流量顯示數值范圍：0－
防護等級：IP65
防爆標志：本安型iaⅡCT6 隔爆型dⅡCT6
二、技術參數
| 通徑(mm) | 流量范圍 | 壓力損失KPa | ||||
| 水L/h | 空氣m3/h | 水 | 空氣 | |||
| 常規型 | 指針型 | 常規型/指針型 | 常規型 | 指針型 | ||
| 15 | 2.5-25 4.0-40 6.3-63 10-100 16-160 25-250 40-400 63-630 | 2.5-25 4.0-40 6.3-63 10-100 16-160 25-250 40-400 | 0.07-0.7 0.11-1.1 0.18-1.8 0.28-2.8 0.48-4.8 0.7-7.0 1.0-10.0 1.6-16.0 | 6.5 6.5 6.6 6.6 6.8 7.0 8.6 11.1 | 5.5 5.5 5.6 5.6 5.8 6.1 7.3 | 7.1 7.2 7.3 7.5 8.0 10.8 10.0 14.0 |
| 25 | 100-1000 160-1600 250-2500 400-4000 | 63-630 100-1000 160-1600 250-2500 | 3-30 4.5-45 7-70 11-110 | 7.0 8.0 10.8 15.8 | 5.9 6.0 6.8 9.2 | 7.7 8.8 12.0 19.0 |
| 50 | 630-6300 1000-10000 1600-16000 | 400-4000 630-6300 000-10000 | 18-180 25-250 40-400 | 8.1 11.0 17.0 | 6.8 9.4 14.5 | 8.6 10.4 15.5 |
| 80 | 2500-25000 4000-40000 | 1600-16000 2500-25000 | 60-600 80-800 | 8.1 9.5 | 6.9 8.0 | 12.9 18.5 |
| 100 | 6300-63000 | 4000-40000 | 100-1000 | 15.0 | 8.5 | 19.2 |
| 150 | 20000-100000 | 600-3000 | 19.2 | 20.3 | ||
