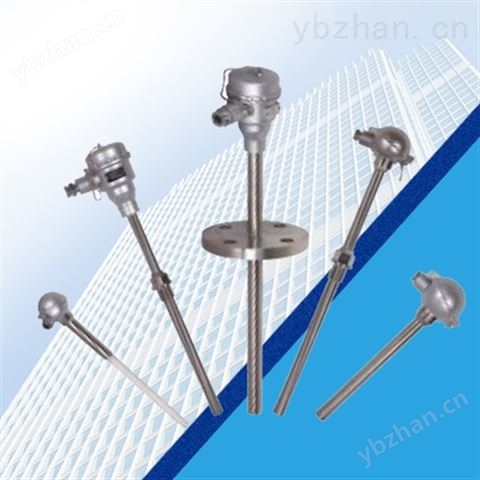

防爆熱電偶

返回列表頁

參考價

面議

具體成交價以合同協議為準

產品型號

品牌

廠商性質其他

所在地

在線詢價收藏產品

聯系方式：戴經理查看聯系方式

更新時間：2021-04-22 10:29:04瀏覽次數：442次

聯系我時，請告知來自儀表網

產品分類 品牌分類

  溫度儀表

雙金屬

熱電阻

全部產品列表

暫無信息

安徽卓銳自動化科技有限公司

經營模式：其他

商鋪產品：108條

所在地區：

聯系人：戴經理

詢價 給他留言

產品簡介

產品特點/Productfeatures-----------------------------------------------------------◆◆概述隔爆或本安熱電偶與裝配式熱電偶的結構、原理基本相同

詳細介紹

產品特點/Product features-----------------------------------------------------------◆◆

概述
隔爆或本安熱電偶與裝配式熱電偶的結構、原理基本相同，所區別的是，隔爆或本安型產品接線盒在設計上采用防爆特殊結構，接線盒用高強度鋁合金壓鑄而成，并具有足夠的內部空間、壁厚和機械強度，橡膠密封圈的熱穩定性均符合國家防爆標準。所以，當接線盒內部的爆炸性混合氣體發生爆炸時，其內壓不會破壞接線盒，而由此產生的熱能不能向外擴散、傳爆。

主要技術指標

量程規格

型號

分度號

測量范圍

精度等級

允許偏差Δt ℃

ZREK

ZREK2

0～600℃

±1.5℃或±0.004%∣t∣

Ⅱ

±2.5℃或±0.75%∣t∣

注："t“為感溫元件實測溫度，

熱響應時間

在溫度出現階躍變化時，熱電偶的輸出變化至相當于該階躍變化的50%所需的時間，稱為熱響應時間，用 T0.5表示。

公稱壓力

一般是指常溫下，保護管所能承受的靜態外壓而不破裂，試驗壓力一般采用公稱壓力的1.5倍。實際上，允許工作壓力不僅與保護管材料、直徑、壁厚有關，而且還與其結構形式、安裝方法、置入深度以及被測介質的流速、種類有關。

熱電偶絕緣電阻

常溫絕緣電阻的試驗電壓為：直流500±50V。

測量常溫絕緣電阻的大氣條件為：溫度15~35℃，相對濕度45%，大氣壓力86~106kPa。

對于長度＞1米的熱電偶，常溫絕緣電阻值與其長度的乘積應不小于 100 MΩ.M即：
Rr·L＞100 MΩ·m L＞1m式中：Rr-熱電偶的常溫絕緣電阻值， MΩ；L-熱電偶的長度，m對于長度≤1米的熱電偶，常溫絕緣電阻值應不小于100 MΩ

技術參數/Technical parameters-------------------------------------------------------◆◆

防爆類型和級組

防爆級組：dⅡBT4或dⅡCT4 dⅡBT6或dⅡCT6

本安級組：iaⅡBT4或iaⅡCT4（多對式）

iaⅡBT6或iaⅡCT6（多對式）

外殼防護等級IP65

原理結構

隔爆或本安熱電偶與裝配式熱電偶的結構、原理基本相同，所區別的是，隔爆或本安型產品接線盒（外殼）在設計上采用防爆特殊結構，接線盒用高強度鋁合金壓鑄而成，并具有足夠的內部空間是、壁厚和機械強度，橡膠密封圈的熱穩定性均符合國家防爆標準。所以，當接線盒內部的爆炸性混合體氣體發生爆炸時，其內壓不會破壞接線盒，而由此產生的熱能不能向外擴散一傳爆。

由于產品采用上述防爆特殊結構，使產品*符合使用在dⅡBT4至dⅡCT6、ibIIBT4、iaIIBT4、iaIICT6防爆類別范圍內，只要用戶遵守產品使用規則，產品就能達到可靠的防爆效果。

型號表示

Z	R	規格					內容
		E	鎳鉻-銅鎳（康銅）
		N	鎳鉻-鎳硅（鎳鉻-鎳鋁）
		測溫元件材料	K	鎧裝式
			代號	偶絲對數
			無	單支
			2	雙支
			鎧裝形式	2	固定螺紋
				4	固定法蘭
				安裝固定形式	4	隔爆型、本安型
					接線盒形式	設計序號	0
Z	R	N	K	2	4	0
