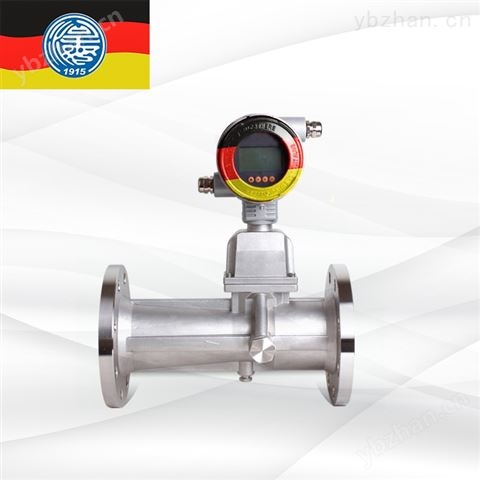

Focvor5102旋進旋渦氣體流量計

詳細介紹

HLUX系列智能旋進旋渦氣體流量計采用微處理技術，具有功能強、流量范圍寬、操作維修簡單，安裝使用方便等優點，主要技術指標達到國外同類產品*水平。廣泛應用于石油、化工、電力、冶金、煤炭等行業各種氣體、液體計量。

1、內置式壓力、溫度、流量傳感器具備多種補償方式可供用戶選擇，安全性能高，結構緊湊，外形美觀。

2、就地顯示溫度、壓力、瞬時流量和累積總量。

3、采用新型信號處理放大器和*的濾波技術，有效地剔除了壓力波動和管道振動所產生的干擾信號，大大提高了流量計的抗*力，使小流量具有出色的穩定性。

4、*時間顯示及實時數據存儲之功能，無論什么情況，都能保證內部數據不會丟失，可性保存。

5、整機功耗極低，能憑內部電池*供電運行，是理想的無需外電源就地顯示儀表。

6、防盜功能可靠，具有密碼保護，防止參數改動。

7、具備兩線制和三線制4～20mA標準電流信號輸出，脈沖輸出和RS485接口。36.2-2010有關規定。隔爆型防爆標志為ExdⅡCT6。

本系列產品執行國家JJG198-94《速度式流量計檢定規程》Q/320831AHH003-2004《HLUX系列智能旋進旋渦氣體流量計》企業標準。

本系列產品經儀器儀表防爆安全監督部（NEPSI）檢定認可，符合國家標準GB3836.1-2010、GB38

鋁合金殼體旋進流量計流量范圍			不銹鋼殼體旋進流量計流量范圍
型號規格	公稱通徑DN(mm)	流量范圍(m3/h)	型號規格	公稱通徑DN(mm)	流量范圍(m3/h)
HLUX-20	20	2.0-15.0	HLUX-20	20	2.0-15.0
HLUX-25	25	2.5-30.0	HLUX-25	25	2.5-30.0
HLUX-32	32	4.5-60.0	HLUX-32	32	4.5-60.0
HLUX-50	50	10.0-150.0	HLUX-50	50	10.0-150.0
HLUX-80	80	28.0-400.0	HLUX-80	80	28.0-400.0
HLUX-100	100	50.0-800.0	HLUX-100	100	50.0-800.0
HLUX-150	150	150.0-2250.0	HLUX-150	150	150.0-2250.0
HLUX-200	200	360.0-3600.0	HLUX-200	200	360.0-3600.0
該流量范圍為產品出廠檢定的流量范圍（常溫、常壓下介質為空氣，密度為1.205kg/m3）；同時壓力的增大，流量范圍也隨之增大。

RS485通訊：可傳輸瞬時流量、累積流量、壓力和溫度參數。

4.電氣性能指標

工作電源：外電源：+24VDC

內電源：3.6V鋰電池；

整機功耗：外電源，＜1W

內電源：＜0.3mW，

輸出方式：脈沖信號

4～20mA電池信號：對應流量0～Qmax，20mA對應流量可由用戶自己設定。

1.標準狀態條件：P=101.325kPa，T=293.15K

2.使用條件：

環境溫度：-30～+60℃

介質溫度：-20～+80℃

相對溫度：5%～95% 大氣壓力：86KPa～106KPa

3、流量計規格、基本參數和性能指標（見表）

1、鋁合金殼體旋進流量外表尺寸

注：1、上表所有數據僅基于標準型旋進流量計； 2、與表中不同的壓力和口徑為特殊規格，特殊說明； 3、以上尺寸執行HG20593-2009法蘭標準，特殊說明； 2.不銹鋼殼體旋進流量計外形尺寸

鋁合金殼體旋進流量計外形及安裝尺寸表
公稱通徑 DN（mm）	壓力等級（PN）	安裝總長度 L（mm）	安裝總高度 H（mm）	法蘭外徑 D（mm）	螺栓孔中心圓直徑 K（mm）	螺栓孔數量 n 螺栓孔直徑 d
20	1.6MPa	160	410	105	75	4-Φ14
25	1.6MPa	180	420	115	85	4-Φ14
32	1.6MPa	200	430	140	100	4-Φ18
50	1.6MPa	232	440	165	125	4-Φ18
80	1.6MPa	330	490	200	160	8-Φ18
100	1.6MPa	413	510	220	180	8-Φ18
150	1.6MPa	575	560	285	240	8-Φ22
200	1.6MPa	700	620	340	295	12-Φ22

注：1、上表所有數據僅基于標準型旋進流量計； 2、與表中不同的壓力和口徑為特殊規格，特殊說明； 3、法蘭執行標準HG20593-2009,特殊說明；

不銹鋼殼體旋進流量計外形尺寸
公稱通徑 DN（mm）	壓力等級（PN）	安裝總長度 L（mm）	安裝總高度 H（mm）	法蘭外徑 D（mm）	螺栓孔中心圓直徑 K（mm）	螺栓孔數量 n 螺栓孔直徑 d
20	4.0MPa	200	300	105	75	4-Φ14
25	4.0MPa	200	300	115	85	4-Φ14
32	4.0MPa	200	360	140	100	4-Φ18
50	4.0MPa	230	370	165	125	4-Φ18
50	6.3MPa	240	390	180	135	4-Φ22
80	1.6MPa	330	420	200	160	8-Φ18
80	6.3MPa	330	430	215	170	8-Φ22
100	1.6MPa	410	485	220	180	8-Φ18
150	1.6MPa	570	510	285	240	8-Φ22
200	1.6MPa	700	570	340	295	12-Φ22

1）0.8～3KHz等精度測頻；

2）4-20mA輸出；

3）上下限報警輸出，其監控的參數、高低報警和電平輸出方式可根據需要設置；

4）三路12位AD輸入（溫度、壓力、電池電壓）；

5）0～1000Hz頻率輸出；

6）累積流量可記錄；

7）整機平均功耗450μA。

跳線版

撥碼版

接線端子含義如下：

+24V	24V 電源輸入（正）
-24V	24V 電源輸入（負）
電流輸出	4 ～ 20mA 輸出
頻率輸出	24V 脈沖輸出
（報警）上限	上限報警輸出
（報警）下限	下限報警輸出
GND	3V脈沖輸出地
BF	3V 脈沖輸出
RS485 A	485 通訊線（A+）
RS485 B	485 通訊線（B+）

接線示意圖

1、流量計應根據流向標志安裝。

2、流量計可水平、垂直或任意角度傾斜安裝。

3、上下游直管段要求見圖1

4、被測介質內除含有較大顆粒或較長纖維性雜質外，一般無需安裝過濾器。

5、流量計周圍不應有強外磁場干擾及強烈的機械振動。

6、流量計必須可靠接地。

1.在運行過程中若發生流量計顯示值與實際流量示值不符合時，應首先檢查用戶的管道系統是否符合流量計的安裝要求。

2.故障排除見表

故障現象	可能原因	排除方法
接通外電源后無輸出信號	1.管道無介質流量或流量低于始動流量	1.提高介質流量，使其滿足流量要求
	2.檢查電源與輸出線連接是否正確	2.正確接線
	3.前置放大器損壞（積算儀不計數，瞬時值為“0”）	3.更換前置放大器
無流量時流量計有流量顯示	1.流量計接地不良及強電和其它地線接線受干擾	1.正確接好地線，排除干擾
	2.放大器靈敏度過高或產生自激	2.更換前置放大器
	3.供電電源不穩，濾波不良及其他電氣干擾	3.修理、更換供電電源，排除干擾
瞬時流量示值顯示不穩定	1.放大器靈敏過高或過低，有多計、漏計脈沖現象	1.更換前置放大器
	2.流量計葉輪轉速不穩定	2.對葉輪重新安裝或排除臟物
	3.接地不良	3.檢查接地線路，使之正常
累積流量示值和實際量不符合	1.流量計儀表系數輸入不正確	1.重新標定后輸入正確的儀表系數
	2.用戶正常流量低于或高于選用流量計的正常流量范圍	2.調速管道流量使其正常或選用合適的規格
	3.流量計本身超差	3.重新標定
轉換顯示不正常	轉換按鍵接觸不良	更換按鍵
睡眠喚醒或換上新電池出現列機	上電復位電路不正常或振動電路不起振	重新電池（需取出后延時5秒后重裝）
