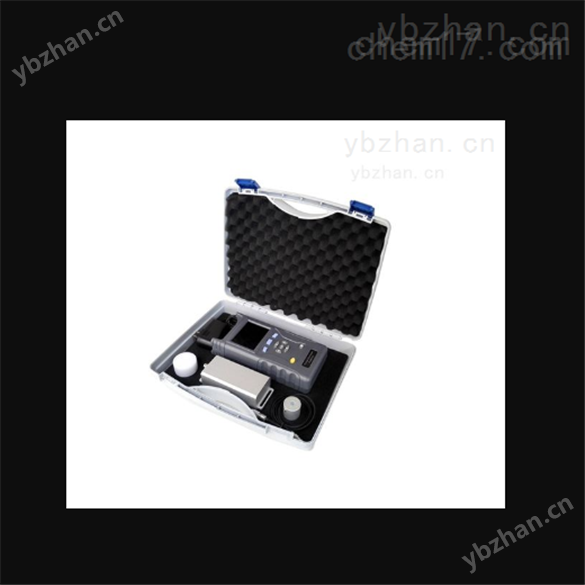

牡丹江市手持式TEV局部放電監測儀采用暫態對地電壓（TEV）測量和超聲波（US）測量兩種新興技術對開關柜進行故障檢測。 設備采用便攜式，操作簡單，TEV傳感器貼在箱壁，US傳感器沿著開關柜上的縫隙掃描檢測，對高壓開關及開關柜無任何損害，所有的檢測對高壓開關及開關柜設備的運行不產生任何影響。
牡丹江市手持式TEV局部放電監測儀
一、產品簡介
內置進口超聲傳感器；電氣故障在故障點產生超聲波，超聲模式下通過耳機聽取局放放電超聲信號，以檢查泄漏的方法掃描一片區域，各種特征振動聲、爆音、嗡嗡聲可以與不同的故障相關聯。
通過采集中高壓開關柜內部局部放電產生的不同信號可對設備的運行狀態進行快速帶電檢測。該儀器可在設備運行狀態下進行安裝檢測，對設備的正常運行沒有任何影響，便于工作人員及時對開關柜的運行狀態進行評估，大大提高設備運行的可靠性、安全性和有效性。
牡丹江市手持式TEV局部放電監測儀
二、功能特點
內置進口超聲傳感器；電氣故障在故障點產生超聲波，超聲模式下通過耳機聽取局放放電超聲信號，以檢查泄漏的方法掃描一片區域，各種特征振動聲、爆音、嗡嗡聲可以與不同的故障相關聯。
內置高精度TEV傳感器，耦合局部放電產生的電磁信號，找出潛在的內部放電故障風險。
超聲模式下，主界面顯示局部放電幅值，使用黃綠紅三色提局部放電的嚴重程度；同時可調節耳機聽取音量。
暫態地電波模式下，主界面顯示局部放電幅值；每個工頻周期內的脈沖個數、脈沖總數及放電強度等級。
采用可充電鋰電池供電，可保證設備持續工作6小時以上。
界面顯示使用真彩色LCD，電池電量實時提示；物理薄膜按鍵簡單易用并配有外接高保真降噪耳機。
三、技術指標
測量范圍 | 0-60dB |
測量帶寬 | 3-100MHz |
精度 | ±1dB |
多每周期脈沖數 | 1000 |
小脈沖計數水平 | 1 |
超聲波傳感器
測量范圍 | -7dB~60dB |
分辨率 | 1dB |
精度 | ±1dB |
靈敏度 | -61dB |
中心頻率 | 40.0±1.0KHz |
帶寬 | 2.0KHz |
電池
內置電池 | 鋰電池，8.4V，1800mAh |
使用時間 | 大約6小時 |
充電時間 | 大約5小時 |
電池保護 | 過壓過流保護 |
電池充電器
額定電壓 | 8.4V |
充電輸出電流 | 1A |
使用溫度 | 10℃-60℃ |
使用濕度 | <80% |
硬件
外殼 | 單色成型塑料 |
屏幕 | 240*320 TFT液晶顯示屏 |
控制 | 6x按鍵 |
接口 | Micro USB接口；充電器接口；耳機接口；外接聚波器接口 |
耳機 | 高保真降噪耳機 |
四、安全注意事項
用于3-35kV中高壓開關柜、環網柜中絕緣狀態的檢測與評估。該裝置使用時有如下注意事項：
（1）請在溫度-20℃～50℃，相對濕度不超過80％的室內使用。
（2）請遠離易燃易爆危險品。
（3）為防止干擾或漏電事故，請在充電時關閉電源開關。
（4）如有液體與腐蝕性物質接觸到儀器，應立即關機，由本公司售后服務人員處理。
（5）所有主機與附件均不得拆開，若確實需要，請由本公司售后服務人員拆開。
