JY20KVA/100KV工頻耐壓試驗裝置主要用于對各種電器產品、電氣元件、絕緣材料等進行規定電壓下的絕緣強度試驗，以考核產品的絕緣水平，發現被試品的絕緣缺陷，衡量過電壓的能力，是電力運行相關部門、電工電器制造企業、冶金、煤礦、電氣化鐵路相關部門、科研單位及高等院校等需要耐壓試驗設備的產品。

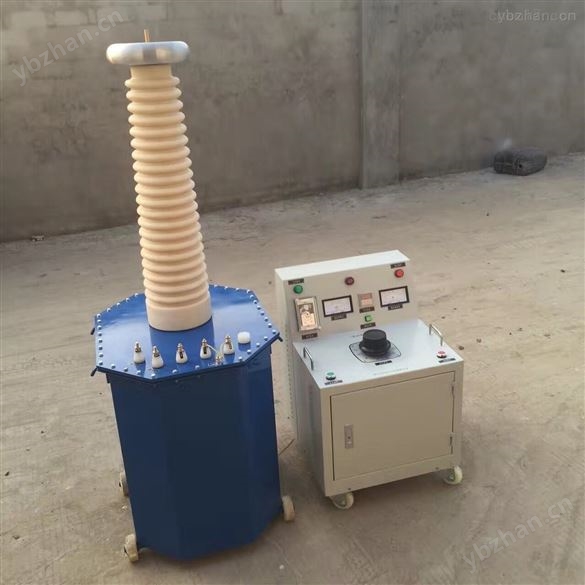

JY20KVA/100KV工頻耐壓試驗裝置
使用方法：
中限流電阻R1應根據試驗變壓器的額定容量來選擇。如高壓側額定輸出電流在 100-300MA時，可取0.5-1Ω/V（試驗電壓）；高壓側額定輸出電流為1A以上時，可取1Ω/V（試驗電壓）。常用水電陰作為限流電阻，管于長度可按150KV/m考慮，管子和粗細應具有足夠的熱容量（水阻液配制方法：用蒸餾水加入適量硫酸銅配制成各種不同的陰
球間隙及保護電阻：當電壓超過球間隙整定值時（一般取試驗電壓的110%-120%）球間隙放電，對被試品起到保護作用。球間隙保護電阻可按1Ω/V（試驗電壓）選取。
在工頻耐壓試驗中，低壓側測量電壓（儀表電壓）不是非常準確的，其原因是由于試驗變壓器存在著漏抗，在這上個漏抗上必然存在著壓降或容升，使試品上的電壓低于或高于低壓側測量電壓表上反映出來的電壓。工頻耐壓試驗時，被試品上的電壓高于試驗變壓器的輸出電壓，也就是所謂容升現象。感應耐壓試驗時。試驗變壓器的漏抗必須存在著壓降。為了準確測量被試品上所施加電壓，因此常在高壓側接入RCF阻容分壓器來測量電壓。
是根據國家電力行業標準而設計的、性能*的智能耐壓試驗設備，用于對各種電器產品、電氣元件、絕緣材料等進行規定電壓下的絕緣強度試驗，以考核產品的絕緣水平，發現被試品的絕緣缺陷，衡量過電壓的能力。該儀器廣泛應用于電工制造部門、電力運行部門、科研單位和高等院校。
產品特性：
◆ 大屏液晶顯示器、高速熱敏打印機,試驗結果可查看和打印。
◆ 高低壓電壓、電流四路測量方式，可實時監測高低壓電流、電壓值。
◆ 采用高精度傳感器和高性能14位AD采集芯片，可自動捕捉峰值電壓、電流，便于做擊穿試驗。
◆ 任選自動及手動操作、交直流耐壓方式或串級耐壓方式，任意設定輸出電壓、高低壓電流上限和計時時間。
◆ 系統具有耐壓試驗自動診斷分析功能，易于發現試品擊穿、閃絡等故障及解決問題。
◆ 完善的過壓、過流保護，設定值上限保護。逼近式調壓算法，到達設定電壓后自動計時，計時結束后自動降壓回零。
◆ 進入功能界面后，可以選擇 “時鐘設置”、“注意事項”、 “接線示意圖”等界面。
◆ 超過設定高低壓電流任一電流時自動切斷電壓輸出，降壓回零，并發聲光報警。
◆ 具有回零檢測功能，回零確定后方可進行下一步操作，安全可靠。
◆ 具有絕緣阻抗檢測功能，直接反映被試品絕緣強度。
◆ 精良的軟硬件抗干擾設計，多種抗干擾手段，適應惡劣電磁環境。
JY20KVA/100KV工頻耐壓試驗裝置
產品參數：
◆ 輸入電壓：AC220（380）V±10% 50Hz±1
◆ 輸出電壓：AC 0-250（430）V
◆ 輸出高壓：0-500kV
◆ 輸出電流：0-1000mA
◆ 輸出容量：0-500kVA
◆ 計時范圍：0-999S
◆ 環境溫度：－20℃至50℃
◆ 電壓精度 ≤1% （F.S）
◆ 電流精度 ≤1% （F.S）
