BF10-050加速式均速管流量傳感器

返回列表頁

參考價

面議

具體成交價以合同協議為準

產品型號

品牌

廠商性質其他

所在地

在線詢價收藏產品

聯系方式：查看聯系方式

更新時間：2021-03-05 11:34:17瀏覽次數：192次

聯系我時，請告知來自儀表網

產品分類 品牌分類

  BF10均速管流量傳感器

全部產品列表

暫無信息

博卡測控技術（上海）有限公司

經營模式：其他

商鋪產品：38條

所在地區：

詢價 給他留言

產品簡介

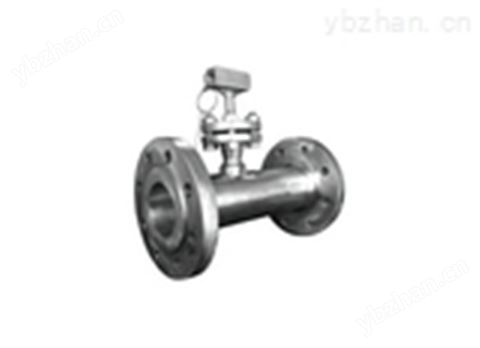

BF10-050加速式均速管流量傳感器

詳細介紹

BF10-050加速式平衡均速管流量傳感器

是由加速管、平衡器和均速管三位一體科學組合而成的全新流量測量裝置

BF10-050是為了解決現場低流速、寬量程、直管段不足或無直管段，測量精度要求高且穩定的難度，而研究、設計、開發出的具有全新理念的新一代差壓式流量測量技術。

傳統方法是改變工藝管道的內徑，也就是縮徑處理，人為提高流體的流速以便達到流量計的測量要求。這樣處理的缺陷在于，縮徑處理后流體的流場急劇變化，通常需要10D甚至20D以上的距離，流體才能達到有效測量所需的紊流狀態。要縮短紊流狀態的距離，通常采用加裝整流器的方法，但是傳統的整流器都是在整流器后至少3倍以上的距離才能有效測量，再加上整流器本身的長度，實際的距離并沒有減少多少。

BF10-050收縮式流態校正管段廓形是對稱的。它有入口圓筒（含膨脹節）、入口收縮段、圓筒形喉部和逐漸放大的擴散段所組成。其中，管段的入口處的圓筒和收縮段起到了提高流速的作用，并將不規則的復雜流態在圓筒形喉部迅速整理成線性的流線剖面，使流體收縮，由此克服了流速偏低，量程寬和上游直管段不足或無直管段而造成的無法測量或測量不準確的現場難題；出口處是一段逐漸放大的擴散段，此擴散段的作用使加速后的壓力損失降到了小。

首先，在加速管部分，針對不同工藝條件采用專有加速角度處理，使流體在提高流速的同時初步調節流場，以減少后部所需直管段距離。

其次，在加速管的收縮口后與喉部段之前設有平衡器。該平衡器是一個多孔徑平衡紊流器，每個孔的尺寸和分布是基于現場工藝參數定制的，稱為平衡孔。當流體穿過平衡孔時，流體將被平衡器整流，形成近似有效測量的紊流流場狀態，BF10-050無需后續直管段即可精確測量。

后，均速管部分，采用*流線型的水滴形截面的均速管流量傳感器，插入在平衡器的后部的圓筒形喉部的位置，通過均速管來取得差壓值。

性能特點

精度高：±0.5%

重復性好：±0.1%

量程比大：可達65:1

可測管徑寬：8~1000mm或更大

可測介質廣：單項氣體、蒸汽以及滿管、粘度不大于10里泊的液體

可測更低和更高的流速

無需直管段要求

平衡器為板式節流整流器，其長度與其它傳統整流器相比可以忽略不計

平衡器為多孔結構可分散流體阻力，有效的減小了渦流的形成和紊流摩擦，從而降低壓力損失。

平衡器多孔對稱的設計，減少了紊流剪切力和渦流的形成，從而大大降低了滯留死區的形成，保證臟污介質順利通過多個孔，減小了流體孔被堵塞的機會，達到*使用的目的。

型號說明

連接方式

型號	BF10-050型	BF10-100/110型	BF10-150型	BF10-200S型
圖示
連接方式	法蘭、螺紋、焊接	雙金屬環壓脹密封螺紋連接通用型	金屬絲壓脹密封彈簧鎖定螺紋連接型	金屬絲壓脹密封螺紋連接在線安裝型
公稱通徑（DN）	8-1000mm	38-1050mm	38-1800mm	38-12000mm
傳感器大小	05#、10#、15#	05#、10#、15#	05#、10#、15#	05#、10#、15#、20#
壓力等級	MAX. ANSI 2500	MAX. ANSI 150	MAX. ANSI 600	雙桿: ANSI 600 單桿: ANSI 150
精度	±0.5%~±1.0%	±0.5%~±1.0%	±0.5%~±1.0%	±0.5%~±1.0%
重復性	±0.1%	±0.1%	±0.1%	±0.1%
量程比	MAX.65:1	大于10：1	大于10：1	大于10：1
材質	碳鋼，304不銹鋼，316不銹鋼，特殊材質	碳鋼，304不銹鋼，316不銹鋼，特殊材質	碳鋼，304不銹鋼，316不銹鋼，特殊材質	碳鋼，304不銹鋼，316不銹鋼，特殊材質
壓損	不到差壓值的3%	不到差壓值的3%	不到差壓值的3%	不到差壓值的3%
直管段	沒有要求	前7D 后3D	前7D 后3D	前7D 后3D
應用范圍	適用于流速低、流量變化大、直管段不足的小管徑氣體、液體和蒸汽測量。	通常用于常溫、常壓下液體、氣體及其它非危險性氣體、液體的測量。	通常用于溫度不超過300℃，壓力不超過3.0 MPa的空氣、水、蒸汽及其它非易燃易爆氣體、液體的測量。	通常用于風量、水、煤氣等介質的測量。

型號	BF10-400型	BF10-500/510型	BF10-601型	BF10-602型
圖示
連接方式	金屬絲壓脹密封法蘭連接在線安裝型	法蘭密封連接型	金屬絲壓脹密封螺紋連接在線安裝型	金屬絲壓脹密封螺紋連接在線安裝型
公稱通徑（DN）	38-12000mm	38-12000mm	38-12000mm	38-12000mm
傳感器大小	05#、10#、15#、20#	05#、10#、15#、20#、25#	05#、10#、15#、20#	05#、10#、15#、20#
壓力等級	雙桿：ANSI 600 單桿：ANSI 150	MAX.ANSI 2500	MAX.ANSI 2500	MAX.ANSI 2500
精度	±0.5%~±1.0%	±0.5%~±1.0%	±0.5%~±1.0%	±0.5%~±1.0%
重復性	±0.1%	±0.1%	±0.1%	±0.1%
量程比	大于10:1	大于10:1	大于10:1	大于10:1
材質	碳鋼，304不銹鋼，316不銹鋼，特殊材質	碳鋼，304不銹鋼，316不銹鋼，特殊材質	碳鋼，304不銹鋼，316不銹鋼，特殊材質	碳鋼，304不銹鋼，316不銹鋼，特殊材質
壓損	不到差壓值的3%	不到差壓值的3%	不到差壓值的3%	不到差壓值的3%
直管段	前7D 后3D	前7D 后3D	前7D 后3D	前7D 后3D
應用范圍	通常用于風量、水、煤氣、天然氣等介質的測量。	適用于通常介質測量外還特別適用于高溫高壓蒸汽、氫氣、氧氣等易燃易爆介質的測量。510型特別適用于大流量的蒸汽、超大管徑的圓管、方管氣體測量。	適用于更多、更臟的粉塵，煤氣。	適用于粉塵，煤氣。

選型表

型號			說明
BF10			均速管流量傳感器
傳感器型號	050		管道加速型（8-1000mm）
	100		螺紋連接型
	110		雙面支撐螺紋連接型
	150		安全鎖定型
	200S		單桿驅動螺紋連接在線安裝型
	200D		雙桿驅動螺紋連接在線安裝型
	200SPI		單桿驅動螺紋連接在線安裝部分插入型
	200DPI		雙桿驅動螺紋連接在線安裝部分插入型
	400S		單桿驅動法蘭連接在線安裝型
	400D		雙桿驅動法蘭連接在線安裝型
	400SPI		單桿驅動法蘭連接在線安裝部分插入型
	400DPI		雙桿驅動法蘭連接在線安裝部分插入型
	500		法蘭連接型
	500PI		法蘭連接部分插入型
	510		雙面支撐法蘭連接型
	510CL		雙面支撐法蘭連接自清洗型
	601		螺紋連接在線安裝型（底部斜口開孔）
	602		螺紋連接在線安裝型（底部兩側開孔）
傳感器尺寸	05		05號傳感器
	10		10號傳感器
	15		15號傳感器
	20		20號傳感器
	25		25號傳感器
傳感器材質	SL		316L不銹鋼
	AY		合金鋼
	SP		特殊材質（可預訂）
外徑/壁厚(方管:長/寬/壁厚)	XXX/XX (XXX/XXX/XX)
管道走向	H	水平
	V	垂直
管道材質	CS	碳鋼管道
	SS	不銹鋼管道
	EP	特殊材質管道
接頭	P/R	螺紋連接接頭，P接頭開口向上，R接頭開口在兩側
	PS/RS	焊接連接接頭，PS接頭開口向上，RS接頭開口在兩側
	HPS/HRS	高溫高壓焊接接頭，HPS開口向上,HRS接頭開口在兩側
	F	一體化接頭
	H	高溫一體化接頭
可選項	管道球閥或閘閥	B3C/S，B5C/S，B8C/S，B12C/S		碳鋼/不銹鋼球閥
		G3C/S，G5C/S，G8C/S，G12C/S		碳鋼/不銹鋼閘閥
	法蘭等級	FXXXC/S		ANSI150- ANSI2500 碳鋼或不銹鋼法蘭
	一次截止閥	C2GC/C2GS/C2NSL		碳鋼閘閥/不銹鋼閘閥/不銹鋼針閥
