一、概述

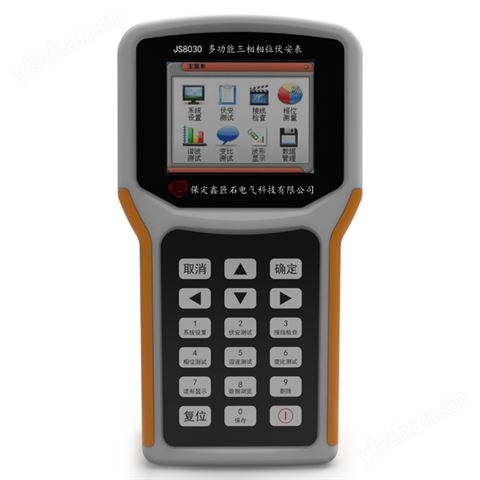

這是我公司開發的一款三相相位伏安表，兼顧三相相位伏安表、諧波測試儀等功能，是一款性價比高的用電檢查、稽查設備。是用電稽查、供電所、計量、調度、繼電保護等諸多部門的的檢測工具。
功能特點
可測量單相、三相交流電的電壓、電流、有功功率、無功功率、相位、相序、功率因數、頻率等諸多工頻電參數。
測試的單、三相交流電壓、電流有效值均為真有效值，不受波形失真影響。
根據測試到的電參量，可以判別變壓器的接線組別、感性容性負載，測試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電能表的接線是否正確等。
10A量程，最小1mA電流測試范圍，方便各種輕負荷或變壓器空載運行場合的使用。
可直觀顯示三相電壓、電流向量圖，并智能判別三相四線96種、三相三線48種計量裝置的接線結果。
可以顯示電壓、電流的波形圖，可測56次以內諧波含量及波形失真度。
可以進行相位測量，實時測量各電壓、電流之間的相角關系。
可測量低壓CT的變比、比差、角差。
內置32MB Flash存儲器，儀器可以看做是一個32MB的U盤。
可以保存測試結果，包括電表信息、電壓、電流、功率等電參數信息，向量圖、接線檢查結果、56次諧波等計算結果。可保存數據量達3萬條以上。
采用3.2”TFT真彩320×240液晶屏，彩色圖標全中文顯示，操作直觀、方便。
內置高能鋰離子電池，壽命長，方便使用。
技術指標
工作電源：1500mAh/7.4V鋰電池
工作功耗：<3VA
電壓量程：AC30～AC450V，分辨率：0.001V。
電流（鉗表）量程：
10A、50A、500A、1500A可選，各量程的工作范圍如下：
| 量程 | 10A | 50A | 500A | 1500A |
| 工作范圍(A) | 0.001~12 | 0.5~55 | 20~550 | 100~1650 |
頻率范圍：45Hz～65Hz，準確度：±0.01Hz
相位測量：－180°～＋180°，準確度：±0.1°
測量精度：電壓、電流：±（0.2%讀數+0.2%量程） ，有功功率：±（0.3%讀數+0.2%量程），無功功率：±（0.5%讀數+0.5%量程）
輸入阻抗：電壓回路≥600kΩ，電流回路≤0.01Ω
工作溫度：－20℃～＋50℃ 溫度影響﹤±20ppm/℃
內置時間誤差：24小時變差≤0.02%
內置U盤容量：31.5MB
外型尺寸：185×95×40(mm)
重量： 0.5kg
