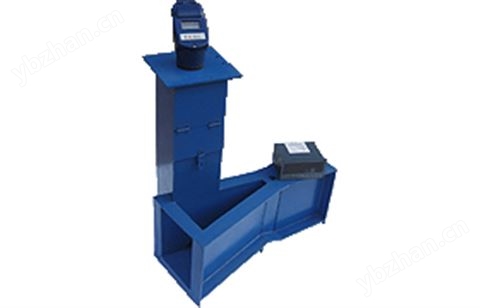

智能型明渠流量計

返回列表頁

參考價

面議

具體成交價以合同協議為準

產品型號

品牌

廠商性質生產商

所在地南京市

在線詢價收藏產品

聯系方式：徐慧查看聯系方式

更新時間：2025-07-24 09:28:10瀏覽次數：288次

聯系我時，請告知來自儀表網

產品分類 品牌分類

  流量儀表

全部產品列表

暫無信息

南京克羅尼自動化科技有限公司

經營模式：生產廠家

商鋪產品：144條

所在地區：江蘇南京市

聯系人：徐慧（銷售）

詢價 給他留言

產品簡介

智能型明渠流量計明渠流量計超聲波明渠流量計一、概述：智能型是由流量顯示儀、流速計、液位計組成的流速面積法測流量的明渠測量流量系統

詳細介紹

智能型明渠流量計

超聲波明渠流量計

明渠流量計 超聲波明渠
流量計

一、概述：

智能型是由流量顯示儀、流速計、液位計組成的流速面積法測流量的明渠測量流量系統。
智能明渠流量計系統，適用于水庫、河流、水利工程、城市供水、污水處理、農田灌溉、水政水資源等矩形、梯形明渠及涵洞的流量測量。

二、明渠流量計工作原理：

智能明渠流量計以流速-水位運算法為基礎，并采用了的伺服水位跟蹤測速系統和微處理器，從而確保測速和運算的準確性的一種新型智能化流量系統，根據渠道的寬度和測量精度的要求，采用明渠測流的數學模型。
智能型明渠流量系統顯示儀中微處理器根據傳感器實測的水位值、流速值和已置入的渠道幾何尺寸、邊坡系數、渠道精度、水力坡道、流速垂直平面修正系數，并按照預定的數學模型計算出渠道的斷面平均瞬時流量。

三、明渠流量計特點：

明渠流量計測量范圍大（0.05-10m/s），流量測量不受支流面回水的影響；
明渠流量計測量不受水中漂浮物、泥沙、氣泡和水位大幅度變化的影響，流速傳感器結構簡單、體積小、安裝方便對水流不產生阻力。標準渠道不需要改造即可直接安裝，安裝施工費用低；
儀表顯示功能：可同時顯示水位、斷面平均流速、斷面瞬時流量、累計流量等測量數據；
儀表輸出接口：脈沖（頻率）、RS485/RS232、（電流）；
儀表報警內容：水位超限、流量超限、流速超限等報警項；
明渠流量計具有數據保存功能，可在長期斷電的情況下保存設置參數和流量值；
儀表具有：有線、無線數據遠傳功能（GPRS無線通訊）；
通訊協議支持標準Modbus(RTU)協議；
儀表內置防雷功能；

四、明渠流量計主要技術指標

測量精度：流速±1.0% 、水位±0.5% 、系統±2.5%
功耗：<5VA
電源：DC12V/24V、AC220V
測量范圍：流速0.05-10m/s
渠寬0.5-20m
渠深0.5-20m
累積流量顯示值：9999999999
瞬時流量顯示值：10000
流速顯示值：19.99
水位顯示值：19.999

五、明渠流量計安裝示意圖：

（1）、電磁流速——超聲波液位示意圖：
（2）、電磁流速——壓阻式液位示意圖：

六、智能明渠流量計的實用案例
超聲波明渠流量計

一、產品簡介：

超聲波明渠流量計積算儀是一款通用工業智能儀表，具有工業通用4-20mA，0-20mA，1-5V，0-5V等線性信號輸入方式，及RS485串口輸入功能（可選）。本儀表集成兩路信號輸入控制模塊，可同時分別控制每路信號，也可以對兩路做相關運算，并顯示和輸出結果。配合本公司的超聲波液位計使用，可組成液位差控制系統。本儀表集成明渠流量積算儀功能，可作為明渠流量計使用。創新數據源設計，使應用更具靈活性。

二、產品特色：

●四路信號輸入（模擬＋數字可以同時輸入）

●兩路4-20mA電流信號變送輸出

●明渠流量計功能

●復合數學運算功能（液位差）

●RS485通信接口（支持Modbus協議）

●U盤一鍵下載

●雙通道繼電器輸出

●DC12V 5W電源輸出（可選24V）

●微型打印機接口（可選）

●內置8只AA電池

三、主要技術參數：

性能指標：

量程：用戶自己設置

顯示精度：視輸入信號而定

標定：出廠標定,可現場校準

顯示：2.8英寸LCD

信號輸入：4～20mA；0～20mA；1～5V； 0～5V；RS485；

按鍵：4位輕觸鍵

輸出：

電壓輸出：DC 12V或24V

信號輸出：RS485；2 通道繼電器

繼電器觸點容量:AC:5A 250V DC:10A 120V

供電工作電壓：AC160V～250V正常功耗：＜5W

物理性能：

外形尺寸：185×256mm

材質：ABS工程塑料

重量：2Kg

環境性能：

工作溫度：0～50℃

壓力：常壓
三、安裝應用示意圖
