產品簡介

SHK-CTB-1電流互感器二次...

詳細介紹

產品說明：

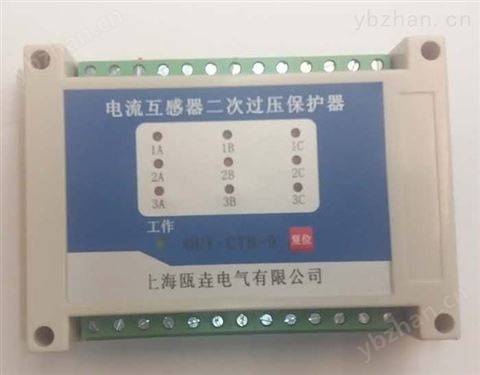

OUY-CTB系列電流互感器二次過電壓保護器

(可替換以下廠家型號)

SHK-CTB電流互感器二次過電壓保護器
SHK-CTB-1，
SHK-CTB-2
SHK-CTB-3
SHK-CTB-4
SHK-CTB-6
SHK-CTB-9
SHK-CTB-12
SHK-CTB-18

概述

電流互感器（簡稱CT）在電力系統中，廣泛應用于一次測量、控制和保護。正常工作時，二次側處于近似短路狀態，輸出電壓很低，但在運行中如果二次繞組開路，或一次繞組流過異常電流（如雷電流、諧振過電流、電容充電電流、電感啟動電流等），就會在二次側產生數千伏甚至上萬伏的過電壓，這不僅給二次系統絕緣造成危害，甚至危及工作人員的生命安全。

我公司生產的CTB系列電流互感器二次過電壓保護器就是針對這一情況而設計，能夠有效防止因CT二次開路而引起的事故。

適用范圍

電流互感器二次過電壓保護器主要適用于CT二次側的差動繞組、過流繞組、測量繞組、母線保護繞組、備用繞組等，用于抑制瞬態過電壓低于設備耐沖擊過電壓，泄放電涌能量，從而保護系統電路及設備。

正常使用條件和安裝條件

1.　正常使用條件

a.　電壓：持續施加在過壓保護器接線端子間的電壓不應超過其最

大持續工作電壓。

b.　使用環境溫度：－20℃～70℃。

c. 使用環境濕度：<95%RH。

d.　外殼防護等級：IP20。

e.　污染等級：安裝地點的污染等級為2級。

2.安裝條件

a.　安裝類別：根據過電壓保護器的電壓保護水平分為Ⅱ、Ⅲ兩個類別；

b.　安裝位置：

推薦用于較少暴露的地點；

應安裝在無顯著振動和沖擊的地方。

3. 安裝方式：采用TH35－7.5型鋼軌安裝。

4.　接線方式：螺釘壓緊接線。

技術指標：

供電電源	交直流輸入100-240V
正常漏電流IL20V	≤1μA
輸入電阻	＞100M
導通電壓	150v±10%（可根據用戶要求設定）
導通時間	50ms≤Ｔs≤250ms
保護繼電器接點容量	AC220V/5A
使用CT規格	二次側峰值大于150V
保護電流	5A
工作環境	溫度：-20℃～+70℃ 濕度：≤95%RH
復方方式	手動按鈕復位
抗震性能	10-50-10HZ 2g 3min
可靠安全性	符合IEC834-1要求
工作電源	AC220V,50HZ
功　　耗	≤5W
安裝方式	軌道式
