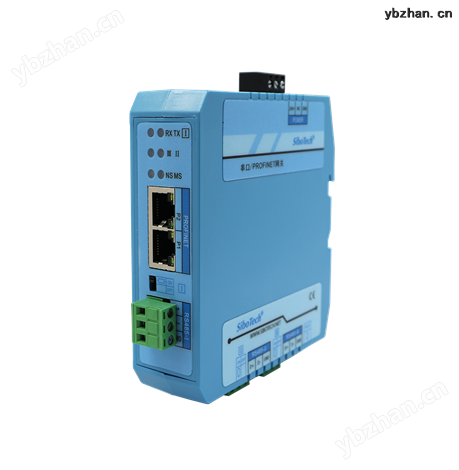

通用串口（三路隔離）/ PROFINET網關 返回列表頁

產品特點：

1、配置方便：用戶不必了解PROFINET IO和Modbus技術細節，無需任何編程就可以完成對網關的配置；

2、應用***：串口轉PROFINET IO智能網關與主流的PLC、DCS以及各種支持串口的Modbus設備都兼容；

3、功能強大：兩個10M/100M自適應的網口，支持菊花鏈?zhǔn)竭B接，內置以太網交換功能；

4、調試方便：提供免費配置、調試軟件TS-123，支持雙向數據監視、支持命令狀態監視等；

5、恢復出廠：支持一鍵還原，恢復出廠配置；

技術特性：

1、TS-180在PROFINET一端為PROFINET從站，在串口端可以為Modbus主站或從站及自定義協議（視具體的協議而定）；

2、支持標準的PROFINET I/O協議，通過PROFINET一致性認證；

3、PROFINET支持的***多32個槽位，支持的輸入字節數為384，的輸出字節數為384（用戶可使用的長度受限于具體的PLC和通信模塊的PDU大小），輸入輸出字節數的長度可以通過STEP7或TIA等主站軟件設定；

4、有3個串口，支持RS-232或者RS-485電氣接口，串口3還支持RS-422電氣接口(RS422接口需要訂貨時說明）；

5、終端電阻：RS-485接口增加終端電阻，通過撥動開關可設；

6、串口端支持的協議類型：Modbus主站、Modbus從站、自定義協議以及通用模式（接收式、問答式）；

7、串口參數：
①工作方式：半雙工；
②波特率：300、600、1200、2400、4800、9600、19.2K、38.4K、57.6K、115.2Kbps可選；
③數據位：7位、8位可選；
④校驗位：無、奇、偶、標志、空格可選；
⑤停止位：1、2位可選；

8、Modbus主站：
①功能碼：01H、02H、03H、04H、05H、06H、0FH、10H號功能；
②格式：RTU格式和ASCII格式；
③功能：寫命令連續輸出、禁止輸出或逢變輸出的可選擇功能；
④每個子網***多可配置48條Modbus命令；
⑤支持自動降級功能；
⑥支持I/O狀態字，監控Modbus讀寫命令狀態；

9、Modbus從站：
①功能碼：03H、04H、06H、10H號功能；
②格式：RTU格式和ASCII格式；

10、供電：24VDC(9V ~ 30V)，250mA(24V DC)；

11、隔離電源：串口 主數字電路 電源三方*隔離，安全性高；

12、電磁兼容：CISPR 11 class A；

13、內置靜電防護：15KV ESD；通信端口隔離：3KV；

14、機械尺寸：34mm（寬）×116mm（高）×107.4mm（深）；

15、防護等級：IP20；
