<ul id="qqie6"></ul> 珠海國測電能儀表科技有限公司

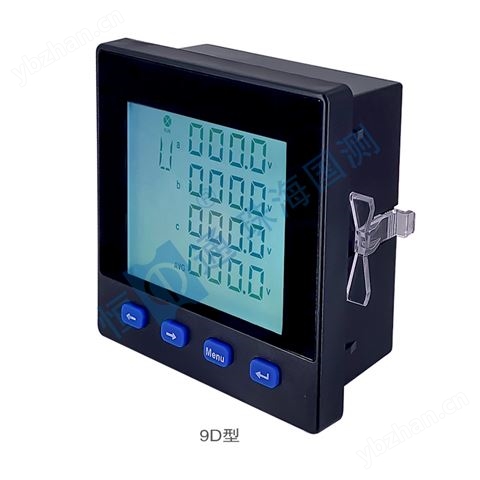

產品型號：PD21 9D型產品介紹：該表具有高精度的電力參數實時測 量、諧波測量、正反向有功/無功電能計量、 集成了 RS485通訊接口，可與各種智能配電系統和能量管理系 統集成，共享豐富的監測數據。 安裝式數顯多功能表有著的性價比，可直接取 代常規電力變送器、測量儀表、電能計量表及相關的輔 助單元?？蓮V泛用于各行業的配電管理、自動和智能化 的監控系統中。
| 功能特點 |
提供LCD顯示，本地數據查詢；
高精度實時測量三相電壓、電流、功率、功率因數、頻率、電壓電流不平衡度、電壓相角、電壓 電流平均值等電參量；
測量三相電壓電流2—31次諧波畸變率（選配）；
2-31次諧波分量,電壓、電流K因子；
測量正反向有功、無功電能數據；
支持RS-485通訊，Modbus-RTU、645-2007雙協議；
脈沖輸出（有功脈沖、無功脈沖可選）；
電流電壓變比可編程設置；
安裝方便，接線簡單，工程量?。?/span>
多種外形選擇，滿足不同柜體電氣回路的要求。
| 技術指標 |
| 測量精度 | 有功電能：0.5S級 、1級、0.2S級 |
| 無功電能：1級、2級 | |
| 輸入參數 | 接線方式：單相、三相三線、三相四線 |
額定電壓：AC 57.7V、AC100V、AC220V、AC380V（可根據要求定制） | |
| 額定電流：AC1A、AC5A | |
過負載：電壓：1.2倍(持續)，2倍/1秒(瞬時) 電流：1.2倍(持續)，10倍/5秒(瞬時) | |
| 頻率：45~65Hz（常規50Hz、60Hz） | |
| 工作電源 | 工作范圍：AC/DC 80V~270V |
| 功耗：<5VA | |
| 環境 | 正常工作溫度：-25℃～+55℃ |
| 極限工作溫度：-40℃～+70℃ | |
| 存儲和運輸溫度：-40℃～+70℃ | |
| 存儲和工作濕度：≤85%，無腐蝕性氣體場所 | |
| 大氣壓力：80Kpa～110Kpa | |
| 海拔: ≤5000m | |
| 安全 | 絕緣電阻：>100MΩ |
| 交流耐壓：AC 2kV | |
| 功能模塊 | 通訊接口：RS-485通訊，Modbus-RTU協議，波特率1200~19200bps，默認2400bps |
| 機械參數 | 面框尺寸(mm)：96×96； |
| 開孔尺寸(mm)：91×91； |
| 產品外形尺寸圖 |
| 產品標準 |
GB/T 17215.321《交流電測量設備 特殊要求 第21部分靜止式有功電能表（1級和2級）》
GB/T 17215.322《交流電測量設備 特殊要求 第22部分靜止式有功電能表（0.2S級和0.5S級）》
GB/T 17215.323《交流電測量設備特殊要求第23部分：2級和3級靜止式無功電能表》
GB/T 22264.1《安裝式數字顯示電測量儀表 第1部分：定義和通用要求》
GB/T 22264.2《安裝式數字顯示電測量儀表 第2部分：電流表和電壓表的特殊要求》
GB/T 22264.3《安裝式數字顯示電測量儀表 第3部分：功率表和無功功率表的特殊要求》
GB/T 22264.7《安裝式數字顯示電測量儀表 第7部分：多功能儀表的特殊要求》
GB/T 22264.8《安裝式數字顯示電測量儀表 第8部分：推薦的試驗方法》
