<ul id="qqie6"></ul> 上海有恒測控技術有限公司
| 材質 | 不銹鋼,鑄鋁合金 | 產地 | 國產 |
|---|---|---|---|
| 防爆標志 | 本安型：ExdⅡia CT2-T5隔爆型：ExdⅡCT2-T5? ???? | 工作溫度 | -20℃～55℃℃ |
| 公稱直徑 | 20-300mm | 加工定制 | 是 |
| 精度等級 | 0.5 | 款式 | 電子帶數顯 |
| 量程比 | 1：6～1：30 | 流量測速范圍 | 11000kg/h |
| 適用介質 | 氣體,液體,蒸汽 | 溫度范圍 | 高溫 |
| 壓力范圍 | 高壓 | 質保 | 1年 |
| 轉換器形式 | 分體式 |

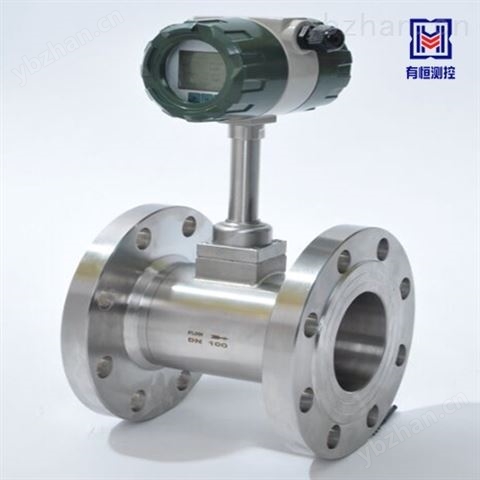

上海有恒DN20-DN300管道式蒸汽渦街流量計可配溫度壓力補償，配智能流量積算儀（流量計算機）LUGB/E型渦街流量儀表廣泛適用于石油、化工、冶金、熱力、紡織、造紙等行業對過熱蒸汽、飽和蒸汽、壓縮空氣和一般氣體（氧氣、氮氣氫氣、天然氣、煤氣等） 、水和液體（如：水、汽油、酒精、苯類等）的計量和控制。
上海有恒管道式蒸汽渦街流量計可配溫度壓力補償，配智能流量積算儀（流量計算機）LUGB/E型渦街流量儀表廣泛適用于石油、化工、冶金、熱力、紡織、造紙等行業對過熱蒸汽、飽和蒸汽、壓縮空氣和一般氣體(氧氣、氮氣氫氣、天然氣、煤氣等) 、水和液體（如：水、汽油、酒精、苯類等）的計量和控制。
1、LUGB系列滿管型壓電式渦街流量儀表：DN20-DN300
2、LUGE系列滿管型電容式渦街流量儀表：DN20-DN300
3、LUGB/E系列電池供電型渦街流量儀表：DN20-DN300
DN20-DN300管道式蒸汽渦街流量計工作原理
在流體中設置非流線型旋渦發生體（阻流體），則從旋渦發生體兩側交替地產生兩列有規則的旋渦，這種旋渦稱為卡曼渦街。旋渦列在旋渦發生體下游非對稱地排列。設旋渦的發生頻率為f，被測介質來流的平均速度為V，旋渦發生體迎流面寬度為d，表體通徑為D，根據卡曼渦街原理，有如下關系式:f=StV/d
式中：
f－發生體一側產生的卡門旋渦頻率
St－斯特羅哈爾數（無量綱數）
V－流體的平均流速
d－旋渦發生體的寬度
由此可見，通過測量卡門渦街分離頻率便可算出瞬時流量。其中,斯特羅哈爾數（St）是無因次未知數，表示斯特羅哈爾數（St）與雷諾數（Re）的關系。
三.DN20-DN300管道式蒸汽渦街流量計主要技術指標
公稱通徑(mm) | 25，40，50，65，80，100，125，150，200，250，300，(300～1000插入式) |
公稱壓力(MPa) | DN25-DN200 4.0(>4.0協議供貨)，DN250-DN300 1.6(>1.6協議供貨) |
介質溫度(℃) | 壓電式：-40～260，-40～320；電容式： -40～300, -40～400，-40～450（協議訂貨） |
本體材料 | 1Cr18Ni9Ti，(其它材料協議供貨) |
允許振動加速度 | 壓電式:0.2g 電容式:1.0～2.0g |
精確度 | ±1%R，±1.5%R，±1FS；插入式：±2.5%R，±2.5%FS |
范圍度 | 1：6～1：30 |
供電電壓 | 傳感器：+12V DC，+24V DC；變送器：+12V DC ，+24V DC；電池供電型：3.6V電池 |
輸出信號 | 方波脈沖(不包括電池供電型)：高電平≥5V，低電平≤1V；電流：4～20mA |
壓力損失系數 | 符合JB/T9249標準 Cd≤2.4 |
防爆標志 | 本安型：ExdⅡia CT2-T5隔爆型：ExdⅡCT2-T5 |
防護等級 | 普通型IP65 潛水型 IP68 |
環境條件 | 溫度-20℃～55℃，相對濕度5%～90%，大氣壓力86～106kPa |
適用介質 | 氣體、液體、蒸汽 |
傳輸距離 | 三線制脈沖輸出型：≤300m，兩線制標準電流輸出型 (4～20mA)：負載電阻≤750Ω |
附表 參比條件下渦街流量傳感器工況流量范圍
儀表口徑 (mm) | 液體 | 氣體 | ||
測量范圍 (m3/h) | 輸出頻率范圍 (Hz) | 測量范圍 (m3/h) | 輸出頻率范圍 (Hz) | |
20 | 1~10 | 40~396 | 5.5~50 | 218~1982 |
25 | 1.6~16 | 32~325 | 8.5~70 | 172~1420 |
40 | 2.5~25 | 13~130 | 22~220 | 115~1147 |
50 | 3.5~35 | 9~93 | 36~320 | 96~854 |
65 | 6.5~68 | 8~82 | 50~480 | 61~583 |
80 | 10~100 | 6~65 | 70~640 | 45~417 |
100 | 15~150 | 5~50 | 130~1100 | 43~367 |
125 | 27~275 | 5~47 | 200~1700 | 33~290 |
150 | 40~400 | 4~40 | 280~2240 | 27~221 |
200 | 80~800 | 3~33 | 580~4960 | 24~207 |
250 | 120~1200 | 3~26 | 970~8000 | 20~171 |
300 | 180~1800 | 2~22 | 1380~11000 | 17~136 |
