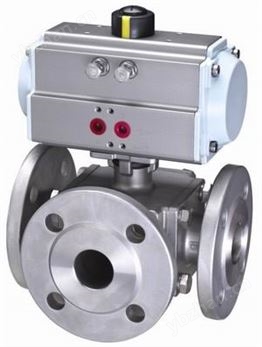

三通氣動法蘭球閥

參考價

面議

具體成交價以合同協議為準

產品型號Q44F

品牌

廠商性質生產商

所在地上海

在線詢價收藏產品

聯系方式：李女士查看聯系方式

更新時間：2024-09-12 07:44:53瀏覽次數：119次

聯系我時，請告知來自儀表網

上海彭臣泵閥有限公司

經營模式：生產廠家

商鋪產品：336條

所在地區：上海上海市

聯系人：李女士（銷售經理）

詢價 給他留言

產品簡介

三通L型球閥：1、三通切換閥在結構上采用一體化結構，4面閥座的密封型式，法蘭聯接少，可靠性高，設計實現了輕量化

詳細介紹

三通L型球閥：

1、三通切換閥在結構上采用一體化結構，4面閥座的密封型式，法蘭聯接少，可靠性高，設計實現了輕量化。

2、三通球芯分T形和L形，使用壽命長，流通能力大，阻力小。

3、三通切換閥按作用式分單作用和雙作用兩種型式，單作用式的特點是一旦動力源發生故障時，球閥將處于控制系統要求的狀態。

三通切換閥性能參數

三通切換閥主要外形和連接尺寸

公稱通徑	主要外形尺寸和連接尺寸
公稱通徑	L	D	D1	D2	b	Z-d	H	W
Q44F-16C Q44F-16P Q644F-16C Q644F-16P Q944F-16C Q944F-16P Q45F-16C Q45F-16P Q645F-16C Q645F-16P Q945F-16C Q945F-16P
15	108	95	65	45	14	414	95	140
20	117	105	75	55	14	414	105	160
25	127	115	85	65	14	414	113	180
32	140	135	100	78	16	418	135	250
40	165	145	110	85	16	418	142	300
50	178	160	125	100	16	418	154	350
65	191	180	145	120	18	418	175	350
80	203	195	160	135	20	818	190	400
100	229	215	180	155	20	818	225	500
125	356	245	210	185	22	818	245	600
150	394	280	240	210	24	823	265	800
200	457	335	295	265	26	1223	305	800
250	533	405	355	320	30	1225	370	1300
