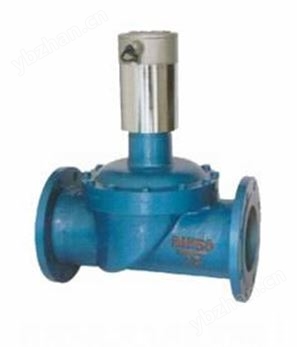

| ZCM天然氣、煤氣電磁閥 ZCM煤氣電磁閥具有結構簡單、流量大，壽命長，安全可靠等特點。適用于城市煤氣、液化石油氣、天然氣等多種煤氣為加熱燃燒介質管路作二位式通斷切換，進行溫度自動控制的執行結構，它廣泛應用于紡織業、印染業的煤氣熱定型和玻璃、燈泡業的窯爐加熱及其它行業的煤氣加熱自控系統。
二、煤氣電磁閥型號規格說明 煤氣電磁閥結構及原理 本閥系一次開閥的直動式低壓電磁閥。控制介質通斷的閥口密封墊，通過閥桿直接與活動鐵芯相連。 根據斷電時所處開關狀態的不同可分為常閉電磁閥和常開電磁閥，常閉電磁閥，斷電常位時，靠銜鐵自重、密封彈簧及介質壓力將閥口封住，切斷了被控介質的流道。 電磁線圈通電后，電磁閥克服銜鐵自重及密封彈簧、介質壓力的作用力將活動鐵芯連同閥口密封墊吸上，打開閥口，被控介質便可流通了。 常開電磁閥斷電時，電磁吸力等于零，在彈簧的作用下把動鐵芯、閥桿向上提起，閥門打開，介質流通。當通電時由于吸力作用動鐵芯下移，推動閥桿，閥門關閉，介質斷止。 煤氣電磁閥主要技術參數 | 公稱通徑（mm） | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | | 工作介質 | 煤氣、天然氣等 | | 介質溫度（℃） | ≤60 | | 公稱壓力（MPa） | 1.0 | | 工作壓差（MPa） | 0～0.02 | 0～0.04 | | 電源電壓 | AC220V其它規格可作特殊訂貨 | | 使用壽命 | 按JB/T7352-94規定 | | 額定流量系數（KV） | | 泄漏量（ml/min） | 按JB/T7352-94?F規定 | | 功耗（VA） | 70 | 90 | 150 | 870 | 1100 | 3000 | | 防爆標志 | dIIBT4 | | 防爆證編號 | CE991010 | | 出線口接頭 | 內螺紋M20×1.5 | | 環境溫度 | -40～+60℃ | 煤氣電磁閥外形尺寸及連接形式 | 公稱通徑
DN | 外形尺寸 | 內螺紋 | 外形尺寸 | 法蘭連接 | | H | L | G | H | L | D | D1 | D2 | b | f | N-d | | 15 | 148 | 92 | 1/2 | | | | | | | | | | 20 | 148 | 92 | 3/4 | | | | | | | | | | 25 | 148 | 110 | 1 | 210 | 160 | 115 | 85 | 65 | 16 | 3 | 4-Φ14 | | 32 | 182 | 120 | 11/4 | 221 | 180 | 140 | 100 | 76 | 18 | 3 | 4-Φ18 | | 40 | 182 | 140 | 11/2 | 230 | 200 | 150 | 110 | 84 | 18 | 3 | 4-Φ18 | | 50 | 192 | 162 | 2 | 252 | 230 | 165 | 125 | 99 | 20 | 3 | 4-Φ18 | | 65 | | | | 324 | 250 | 185 | 145 | 118 | 20 | 3 | 4-Φ18 | | 80 | | | | 335 | 270 | 200 | 160 | 132 | 20 | 3 | 8-Φ18 | | 100 | | | | 475 | 320 | 220 | 180 | 156 | 22 | 3 | 8-Φ18 | | 125 | | | | 516 | 360 | 250 | 210 | 184 | 22 | 3 | 8-Φ18 | | 150 | | | | 540 | 400 | 285 | 240 | 211 | 24 | 3 | 8-Φ22 | | 200 | | | | 540 | 600 | 340 | 295 | 266 | 24 | 3 | 8-Φ22 | | 250 | | | | 610 | 750 | 395 | 350 | 319 | 26 | 3 | 12-Φ22 | | 300 | | | | 640 | 850 | 445 | 400 | 370 | 26 | 4 | 12-Φ22 | 煤氣電磁閥安裝須知 1、安裝時電磁閥線圈向上，并保持垂直位置，電磁閥上箭頭或標記應與管道流向一致，不得安裝在有濺水或漏水的地方。 2、電磁閥的工作介質應清潔無顆粒雜質，電磁閥內件表面上的污物及過濾器，需定期清潔干凈。 3、在電磁閥發生故障時，為了及時隔離電磁閥，并保證系統正常運行，安裝旁路裝置（如圖一）。 4、在管路系統中，安裝在支路上的電磁閥通徑應小于主管道閥門的通徑（如圖二）。 5、安裝電磁閥前，管道必須清洗干凈。建議在電磁閥前安裝過濾器，蒸汽管道安裝疏水閥。 6、不能將電磁閥安裝在管道的低凹處，以免因蒸汽冷凝水、雜質等沉淀在閥內而防礙動作。 7、普通型電磁閥不能在爆炸危險場合使用。 8、在管路剛性不足情況下，建議把電磁閥前管道用支架固定，以免電磁閥工作時引起振動。 9、在安裝電磁閥前，要注意看清產品電磁閥標牌，認真閱讀使用說明書電磁閥，判斷電磁閥產品是否符合使用條件。 10、電磁閥前后管道上需安裝壓力表，以便觀察管道壓力。 七、使用保養 1、建議使用單位派專人負責使用保養。 2、電磁閥安裝后需通入介質實驗動作數次，確認正常后方可投入正式使用。 3、應定期清洗大閥內外及銜吸合面的污物，注意不要損壞密封面。 4、電磁閥較長時間不用時，應關閉閥前手動閥，重新啟用時，蒸汽電磁閥應將冷凝水排除干凈，并作試動作數次，待開關正常后方可投入使用。 5、電磁閥從管路上卸下不用時，應將內部零件拭凈并用壓縮空氣吹凈儲存。 6、使用時間較長時，如活塞與閥座間密封不好，可將活塞密封面重新磨平，現和閥座研磨。 7、工作時，要注意閥門前后壓力表，要求工作壓力不得超過額定壓力，工作壓差必須在額定壓差范圍內。當工作壓力超過額定壓力或工作壓差超過額定壓差時，電磁閥要停止使用，關閉前后手動閥，以免電磁閥爆炸和泄漏。 |
